binder 09 0451 70 14-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St. kaufen

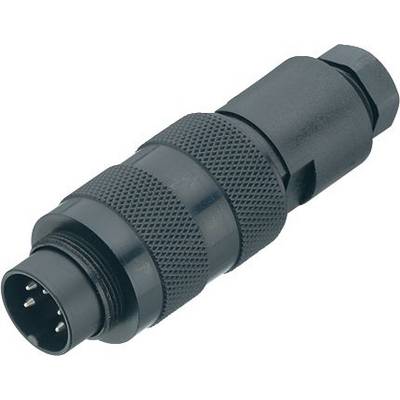

'Schwarzer Steckverbinder mit mehreren Stiften, robustes Design, geeignet für elektronische Geräte.'

Abbildung ähnlich

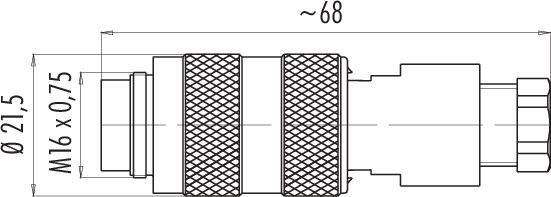

Technische Zeichnung eines zylindrischen Steckverbinders. Beschriftet mit Maßen: 'Ø 21,5', 'M16 x 0,75', Länge: '~68'.

Ein Kreisdiagramm mit Buchstaben, die Punkten zugeordnet sind. Buchstaben von A bis U sind um den Kreis verteilt.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

105 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (35,29 € / Stück)

35,29 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

09 0451 70 14 Serie 723

M16 IP67 Kabelstecker
Polzahl: 14
6.0 - 8.0 mm
ungeschirmt
löten
IP67

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 09 0451 70 14

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 14

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 09 0451 70 14-20

Polzahl: 14

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

09 0101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

09 0101 25 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

09 0101 70 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

09 0101 79 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

09 0102 25 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

09 0102 70 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 79 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214489

09 0102 79 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

09 0103 00 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

09 0103 09 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

09 0103 80 02

7 A

Löten

Flanschstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215017 binder 09 0451 70 14-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215017 binder 09 0451 70 14-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
