binder 09 0452 70 14-20 Kabeldose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St. kaufen

Schwarzer elektrischer Rundstecker mit mehreren Stiften, die für Kabelverbindungen verwendet werden.

Abbildung ähnlich

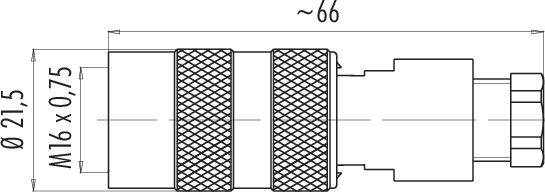

Technische Zeichnung eines Steckers mit M16 x 0,75 Gewinde, Durchmesser 21,5 mm, Länge ca. 66 mm. Seitenansicht mit Details.

Ein Diagramm eines 13-poligen Steckers mit Buchstabenbeschriftungen, die die Anschlussbelegung zeigen.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Di., 13. Okt.

36 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (36,97 € / Stück)

36,97 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

09 0452 70 14 Serie 723

M16 IP67 Kabeldose
Polzahl: 14
6.0 - 8.0 mm
ungeschirmt
löten
IP67

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 09 0452 70 14

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 14

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 09 0452 70 14-20

Polzahl: 14

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Dokumente & Downloads

Datenblatt

Datenblatt 3215018 binder 09 0452 70 14-20 Kabeldose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215018 binder 09 0452 70 14-20 Kabeldose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
