binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St. kaufen

Zylinderförmiges schwarzes Gerät mit weißem Ring, das wie ein Anschlusstecker aussieht.

Abbildung ähnlich

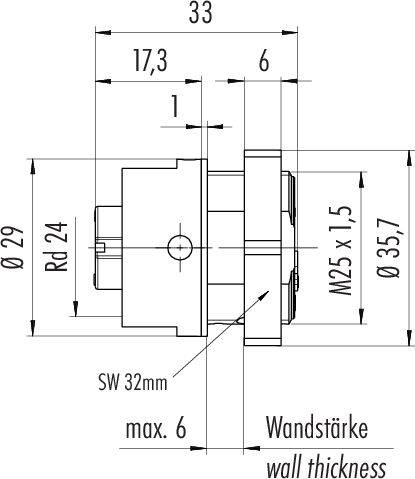

Technische Zeichnung eines zylindrischen Teils mit Maßen: Durchmesser 29 mm, Länge 33 mm, Schlüsselweite 32 mm, max. Wandstärke 6 mm.

1/2

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Gesamtpolzahl

4 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

49 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,12 € / Stück)

17,64 €

-14 %

15,12 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

09 4224 150 04 Serie 693

RD24 Flanschdose
Polzahl: 3+PE
ungeschirmt
schraubklemm
IP67
UL
ESTI+
VDE
Zentralbefestigung

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Typ: 09 4224 150 04

Produkt-Art: Flanschdose

Bauform: Buchse, gerade

Gesamtpolzahl: 4 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Verschluss: Zentralschraube

Voreilender Kontakt (PE): Ja

Nennspannung: 400 V
600 V

Kontaktmaterial: CuZn

: AWG 14

Herst.-Teilenr.: 09 4224 150 04-20

Polzahl: 4

max. Querschnitt: 2.50 mm²

Querschnitt-Bereich: 2.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 693

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215189

Dieser Artikel

09 4224 150 04

16 A

Schraubklemme

Buchse, gerade

1 St.

4 + PE

Flanschdose

400 V600 V

binder 09 4203 00 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215184

09 4203 00 07

10 A

Crimpen

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4204 00 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215185

09 4204 00 07

10 A

Crimpen

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4219 150 07-20 Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215186

09 4219 150 07

10 A

Schraubklemme

Flanschstecker

1 St.

7 + PE

Flanschstecker

250 V

binder 09 4220 150 07-20 Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215187

09 4220 150 07

10 A

Schraubklemme

Buchse, gerade

1 St.

7 + PE

Flanschdose

250 V

binder 09 4223 150 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3215188

09 4223 150 04

16 A

Schraubklemme

Flanschstecker

1 St.

4 + PE

Flanschstecker

400 V600 V

binder 99 4201 00 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216117

99 4201 00 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 110 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216118

99 4201 110 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 14 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216119

99 4201 14 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

binder 99 4201 160 07-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 693 1 St.

Bestell-Nr.:3216120

99 4201 160 07

10 A

Crimpen

Stecker, gerade

1 St.

7 + PE

Kabelstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215189 binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215189 binder 09 4224 150 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 693 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
