binder 77 3408 3405 50003-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gerade, Buchse, gewinkelt 0.6 m kaufen

Schwarzes Kabel mit zwei Steckkupplungen: Eine gerade und eine abgewinkelte für industrielle Verbindungen.

Abbildung ähnlich

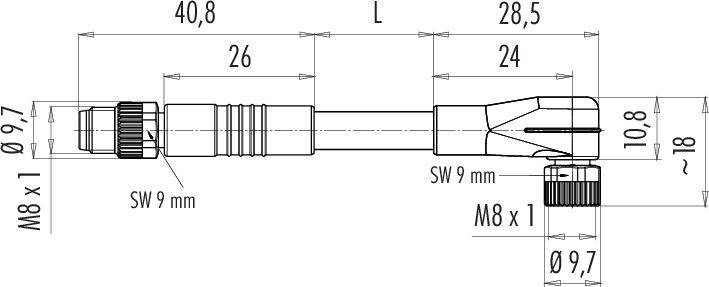

Technische Zeichnung eines Metallverbinders mit Maßen: Länge 40,8 mm, Durchmesser M8 x 1, und Achsabstand 28,5 mm.

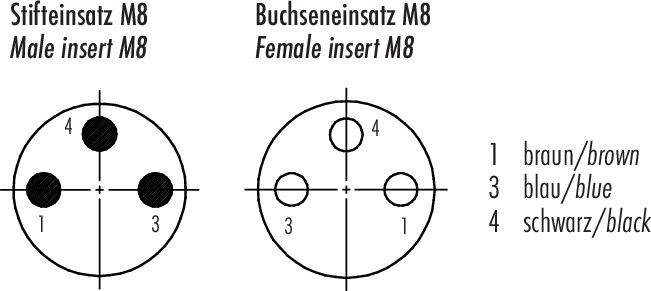

'Stifteinsatz M8' und 'Buchseneinsatz M8' Anschlussschema. Pinbelegung 1: braun, 3: blau, 4: schwarz. Dreipolige Verbindungen.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform

Stecker, gerade

Buchse, gewinkelt

Anschlussseite A

Anschlussseite B

Polzahl

Datenblatt (PDF)

Lieferung Di., 10. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (21,84 € / Stück)

21,84 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

77 3408 3405 50003-0060 Serie 718

M8 Verbindungsleitung Kabelstecker - Winkeldose
Polzahl: 3
ungeschirmt
am Kabel angespritzt
IP67
UL listed
PUR schwarz
3 x 0.34 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PUR
Material Verriegelung: Zinkdruckguss vernickelt
Isolation Litze: PP9Y halogenfrei
Kabelquerschnitt: 3 x 0.34 mm²
Verfahrgeschwindigkeit: ≤ 3.33 m/s
Biegeradius Kabel bewegt: ≥ 10 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 77 3408 3405 50003-0060

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gerade
Buchse, gewinkelt

Anschlussseite A: M8

Anschlussseite B: M8

Polzahl: 3

Kabellänge: 0.6 m

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.34 mm²

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Min. Temperatur: -50 °C

Max. Temperatur: 80 °C

Verschlussart: Schraub

Herst.-Teilenr.: 77 3408 3405 50003-0060-20

Inhalt: 1 St.

Kabel-Ø: 4.3 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216634

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216635

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216636

4 A

Stecker, gerade

Snap-In

10 V30 V

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216659

4 A

Buchse, gerade

Schraub

30 V

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216660

4 A

Flanschstecker

Schraub

30 V

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216850

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216851

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Bestell-Nr.:3216852

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3216853

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216854

4 A

Flanschstecker

Snap-In

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3217041 binder 77 3408 3405 50003-0060-20 Sensor-/Aktor-Steckverbinder, konfektioniert Stecker, gerade, Buchse, gewinkelt 0.6 m

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
