binder 79 0234 20 04-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 6 kaufen

Ein schwarzer Winkelstecker mit mehreren Stiften, geeignet für elektronische Verbindungen, mit einem langen Kabel.

Abbildung ähnlich

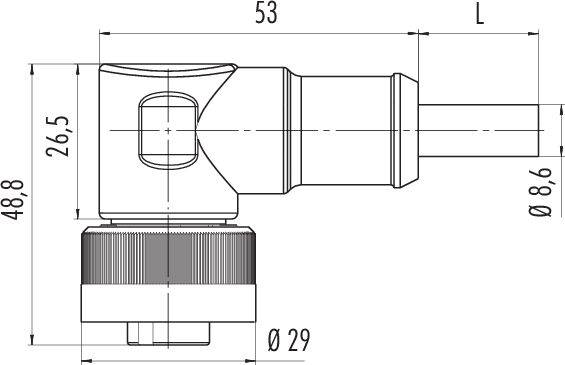

Technische Zeichnung einer rechtwinkligen Verbindung mit Maßangaben: Gesamtlänge 53mm, Höhe 48,8mm, Durchmesser variabel.

1/2

Abbildung ähnlich

Produkt-Art

Rundstecker konfektioniert

Bauform

Buchse, gewinkelt

Gesamtpolzahl

4 + PE

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

10 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (41,17 € / Stück)

41,17 €

zzgl. MwSt.

Nur noch 10 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

79 0234 20 04 Serie 692

RD24 Winkeldose
Polzahl: 3+PE
ungeschirmt
am Kabel angespritzt
IP67
PVC schwarz
4 x 1.50 mm²

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA12
Isolation Litze: PVC
Kabelquerschnitt: 4 x 1.50 mm²
Biegeradius Kabel bewegt: ≥ 15 x Ø
Biegeradius Kabel fest: ≥ 7.5 x Ø
Halogenfrei: Nein
Montageart: Kabelmontage

Typ: 79 0234 20 04

Produkt-Art: Rundstecker konfektioniert

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 4 + PE

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 80 °C

Nennstrom: 16 A

Min. Temperatur: -20 °C

Nennstrom - gerundet: 16 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 400 V

Kontaktmaterial: CuZn

: AWG 16

Herst.-Teilenr.: 79 0234 20 04-20

Polzahl: 4

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 692

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 79 0234 20 04-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 1 St.

Bestell-Nr.:3215424

Dieser Artikel

16 A

Kabel mit Stecker

Buchse, gewinkelt

1 St.

4 + PE

Rundstecker konfektioniert

400 V

binder Flanschstecker Flanschstecker Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2559977

10 A

Crimpen

Flanschstecker

20 St.

7 + PE

Flanschstecker

250 V

binder Flanschdose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2559978

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Flanschdose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561345

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561346

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561347

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 7 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561348

10 A

Crimpen

Buchse, gerade

20 St.

7 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561357

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561358

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 692 20 St.

Bestell-Nr.:2561359

16 A

Schraubklemme

Buchse, gerade

20 St.

4 + PE

Kabeldose

400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215424 binder 79 0234 20 04-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 6

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215424 binder 79 0234 20 04-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 6

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
