binder 79 6130 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St kaufen

Ein rundes, mehrpoliges Stecker-Kabel mit Metallgehäuse wird gezeigt, häufig verwendet für Audio- oder Elektronikverbindungen.

Abbildung ähnlich

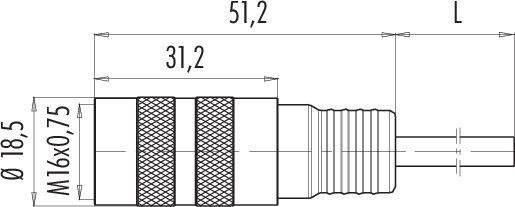

Technische Zeichnung eines Steckers mit Abmessungen. Der Durchmesser beträgt 18,5 mm, die Länge insgesamt 51,2 mm, Gewinde M16x0,75.

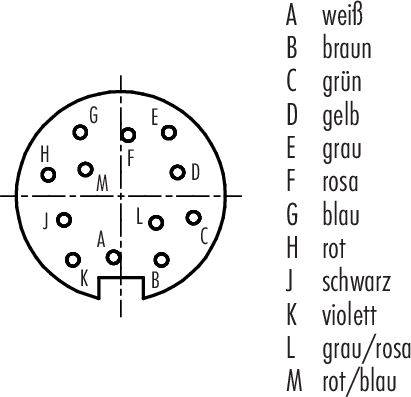

'Diagramm eines Steckers mit farbcodierten Pins von A bis M; Zuordnung: A: weiß, B: braun, C: grün, D: gelb, E: grau, F: rosa, G: blau, H: rot, J: schwarz, K: violett, L: grau/rosa, M: rot/blau.'

1/3

Abbildung ähnlich

Produkt-Art

Rundstecker konfektioniert

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Kabel mit Stecker

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

27 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (53,77 € / Stück)

53,77 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

79 6130 20 12 Serie 425

M16 IP67 Kabeldose
Polzahl: 12
geschirmt
am Kabel angespritzt
IP67
TPE-U (PUR) schwarz
12 x 0.25 mm²

Technische Daten

EMV-Tauglichkeit: geschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Isolation Litze: PE 2Y
Kabelquerschnitt: 12 x 0.25 mm²
Biegeradius Kabel bewegt: ≥ 12 x Ø
Biegeradius Kabel fest: ≥ 5 x Ø
Halogenfrei: Ja
Montageart: Kabelmontage

Typ: 79 6130 20 12

Produkt-Art: Rundstecker konfektioniert

Bauform: Buchse, gerade

Gesamtpolzahl: 12

Anschluss: Kabel mit Stecker

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: 70 °C

Nennstrom: 3 A

Min. Temperatur: -25 °C

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: PUR

: AWG 24

Herst.-Teilenr.: 79 6130 20 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 425

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Bauform

Inhalt

Gesamtpolzahl

Nennspannung

binder 79 6130 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215498

Dieser Artikel

79 6130 20 12

Buchse, gerade

1 St.

60 V

binder 79 6013 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215485

79 6013 20 05

Stecker, gerade

1 St.

250 V

binder 79 6014 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215486

79 6014 20 05

Buchse, gerade

1 St.

250 V

binder 79 6030 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215488

79 6030 20 12

Buchse, gerade

1 St.

60 V

binder 79 6051 20 14-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215489

79 6051 20 14

Stecker, gerade

1 St.

60 V

binder 79 6052 20 14-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215490

79 6052 20 14

Buchse, gerade

1 St.

60 V

binder 79 6071 20 08-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215491

79 6071 20 08

Stecker, gerade

1 St.

60 V

binder 79 6072 20 08-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 8 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215492

79 6072 20 08

Buchse, gerade

1 St.

60 V

binder 79 6113 20 05-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215493

79 6113 20 05

Stecker, gerade

1 St.

250 V

binder 79 6114 20 05-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 425 1 St.

Bestell-Nr.:3215494

79 6114 20 05

Buchse, gerade

1 St.

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215498 binder 79 6130 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215498 binder 79 6130 20 12-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 425 1 St

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
