binder 86 6319 1121 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gewinkelt, Flanschstecker Polzah kaufen

M12-Rundsteckverbinder mit Metallschraube und drei goldenen Steckkontakten, Seitenansicht.

Abbildung ähnlich

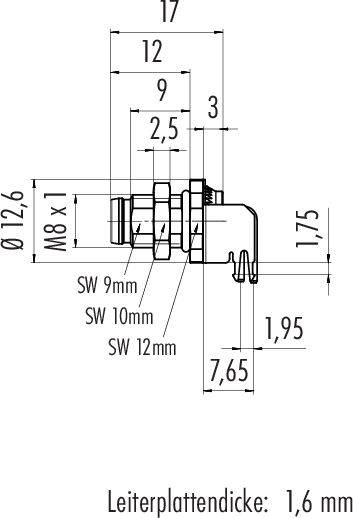

Technische Zeichnung eines Steckverbinders, Maße und Gewindegrößen sind angegeben. Hauptabmessungen: 17 mm Länge, 12,6 mm Durchmesser.

Kreisdiagramm mit vier beschrifteten Quadranten, jeweils mit einem schwarzen Kreis: oben links '2', oben rechts '4', unten links '1', unten rechts '3'.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Stecker, gewinkelt

Flanschstecker

Anschlussseite A

Polzahl

Nennspannung

60 V

Datenblatt (PDF)

Sofort-Lieferung Mo., 14. Sept.

112 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,12 € / Stück)

15,12 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

86 6319 1121 00004 Serie 718

M8 Flanschstecker
gewinkelt
Polzahl: 4
schirmbar
tauchlöten
IP67
von vorn verschraubbar

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: schirmbar
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Montageart: Gehäusemontage

Typ: 86 6319 1121 00004

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Stecker, gewinkelt
Flanschstecker

Anschlussseite A: M8

Polzahl: 4

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschluss: Löten

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

Montageart Sensor-/Aktor-Verbindungstechnik: Hinterwandmontage

: IP67

Verschlussart: Snap-In

Herst.-Teilenr.: 86 6319 1121 00004-20

Inhalt: 1 St.

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Verschlussart

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 3389 00 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216634

09 3389 00 04

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 00 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216635

09 3411 00 03

4 A

Stecker, gerade

Snap-In

60 V

binder 09 3411 40 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gerade Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3216636

09 3411 40 03

4 A

Stecker, gerade

Snap-In

10 V30 V

binder 70 3420 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216659

70 3420 005 04

4 A

Buchse, gerade

Schraub

30 V

binder 70 3421 005 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216660

70 3421 005 04

4 A

Flanschstecker

Schraub

30 V

binder 76 6018 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216850

76 6018 0111 00003-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00004-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216851

76 6018 0111 00004-0200

4 A

Buchse, gerade

Snap-In

60 V

binder 76 6018 0111 00006-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 6 1 St.

Bestell-Nr.:3216852

76 6018 0111 00006-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6018 0111 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Buchse, gerade Polzahl Sensoren: 8 1 St.

Bestell-Nr.:3216853

76 6018 0111 00008-0200

1.5 A

Buchse, gerade

Schraub

30 V

binder 76 6019 0111 00003-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Flanschstecker Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3216854

76 6019 0111 00003-0200

4 A

Flanschstecker

Snap-In

60 V

Dokumente & Downloads

Datenblatt

Datenblatt 3218473 binder 86 6319 1121 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gewinkelt, Flanschstecker Polzah

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218473 binder 86 6319 1121 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gewinkelt, Flanschstecker Polzah

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
