binder 99 0162 12 14-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 682 1 St. kaufen

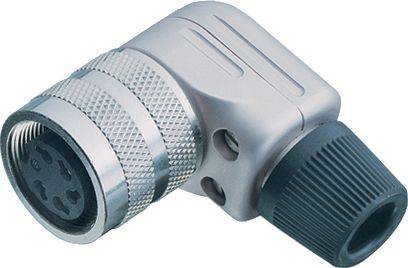

'Metallstecker mit abgewinkeltem Gehäuse und geripptem Kunststoffgriff, geeignet für industrielle Verbindungen.'

Abbildung ähnlich

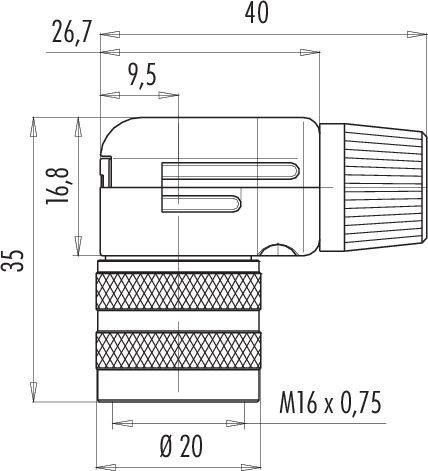

Technische Zeichnung eines Steckers, Seitenansicht, mit detaillierten Maßen: Gesamtlänge 40 mm, Durchmesser unten 20 mm, Gewinde M16 x 0,75.

'Diagramm eines Steckeranschlusses mit neun Pins, die Buchstaben G, R, E, S, O, J, T, N und C sind jeweils einem Pin zugeordnet.'

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

270 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (32,76 € / Stück)

32,76 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 0162 12 14 Serie 682

M16 IP40 Winkeldose
Polzahl: 14
6.0 - 8.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0162 12 14

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 14

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 24

Herst.-Teilenr.: 99 0162 12 14-20

Polzahl: 14

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 682

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0133 70 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214654

09 0133 70 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 72 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214655

09 0133 72 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 78 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214656

09 0133 78 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0133 79 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214657

09 0133 79 02

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0134 70 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214658

09 0134 70 02

7 A

Buchse, gewinkelt

Winkeldose

250 V

binder 09 0134 72 02-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214659

09 0134 72 02

7 A

Buchse, gewinkelt

Winkeldose

250 V

binder 09 0135 72 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214660

09 0135 72 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0135 78 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214661

09 0135 78 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0135 79 03-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214662

09 0135 79 03

7 A

Stecker, gewinkelt

Winkelstecker

250 V

binder 09 0136 72 03-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 682 1 St.

Bestell-Nr.:3214663

09 0136 72 03

7 A

Buchse, gewinkelt

Winkeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215622 binder 99 0162 12 14-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 682 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215622 binder 99 0162 12 14-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 682 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
