binder 99 0462 75 19-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 723 1 St. kaufen

Schwarzer, rechtwinkliger Steckverbinder mit rundem Stecker und mehreren Löchern, geeignet für elektronische Verbindungen.

Abbildung ähnlich

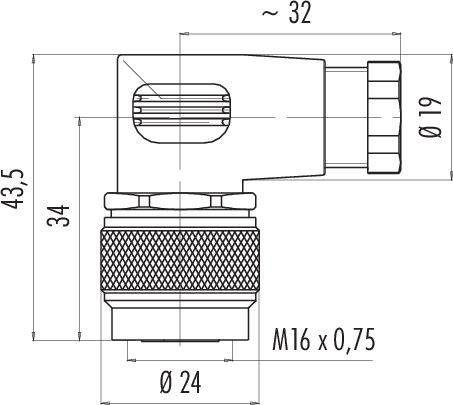

Technische Zeichnung eines Winkelfittings. Maße: Länge 32 mm, Höhe 43,5 mm, Gewinde M16 x 0,75. Durchmesser an zwei Stellen: 24 mm, 19 mm.

Diagramm eines runden Steckverbinders mit Buchstaben A-U zur Kennzeichnung der einzelnen Pins. 20 Steckplätze in zwei konzentrischen Kreisen.

1/3

Abbildung ähnlich

Produkt-Art

Winkeldose

Bauform

Buchse, gewinkelt

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Di., 13. Okt.

15 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (47,05 € / Stück)

47,05 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 0462 75 19 Serie 723

M16 IP67 Winkeldose
Polzahl: 19
6.0 - 8.0 mm
ungeschirmt
löten
IP67

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0462 75 19

Produkt-Art: Winkeldose

Bauform: Buchse, gewinkelt

Gesamtpolzahl: 19

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 24

Herst.-Teilenr.: 99 0462 75 19-20

Polzahl: 19

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Dokumente & Downloads

Datenblatt

Datenblatt 3215730 binder 99 0462 75 19-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 723 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215730 binder 99 0462 75 19-20 Winkeldose Buchse, gewinkelt Gesamtpolzahl: 19 Serie (Rundsteckverbinder): 723 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
