binder 99 0487 52 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 8 1 St. kaufen

Ein schwarzer, abgewinkelter M8-Stecker mit einem Kunststoffgehäuse und Metallgewinde. Geeignet für industrielle Anwendungen.

Abbildung ähnlich

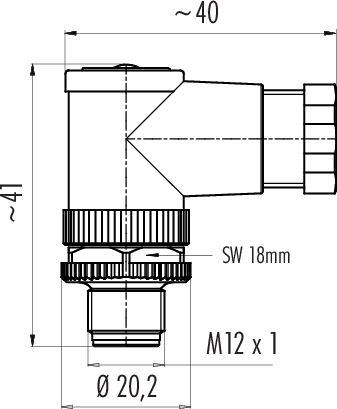

Technische Zeichnung eines Steckers mit Abmessungen: Länge etwa 40mm, Höhe etwa 41mm, Durchmesser 20,2mm. SW 18mm, Gewinde M12 x 1.

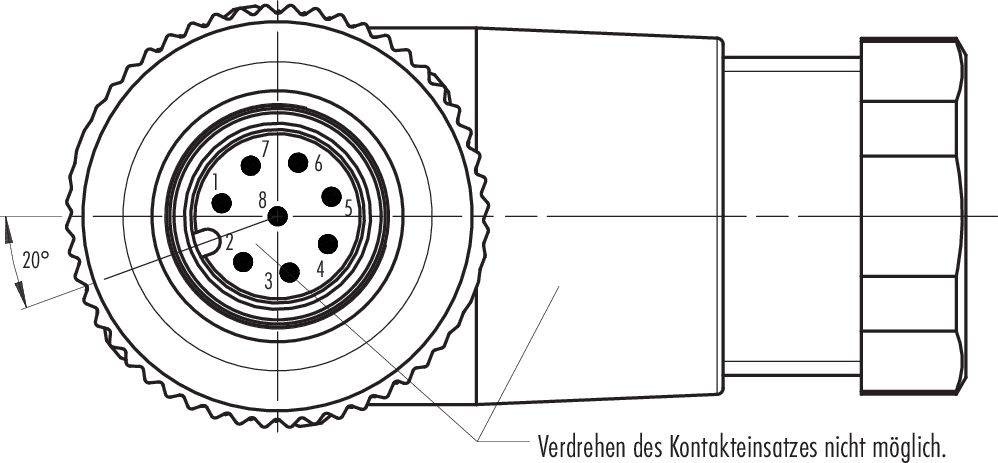

Technische Zeichnung eines Steckverbinders mit textlichem Hinweis: 'Verdrehen des Kontakteinsatzes nicht möglich'. Hauptansicht der Steckverbindung mit detaillierter Kontaktanordnung.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Stecker, gewinkelt

Stecker-Norm

Sensorik Steckverbinder

Anschlussseite A

M12

Polzahl

Datenblatt (PDF)

Lieferung Do., 1. Okt.

46 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (32,76 € / Stück)

32,76 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 0487 52 08 Serie 713

M12-A Winkelstecker
Polzahl: 8
3.0 - 6.0 mm
ungeschirmt
löten
IP40

Unser Service für Sie

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: > 10⁸ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA66 (UL94V0)
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0487 52 08

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Stecker, gewinkelt

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M12

Polzahl: 8

Nennspannung: 30 V

Nennstrom: 1.5 A

Nennstrom - gerundet: 1.5 A

Anschlussquerschnitt (max.): 0.50 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Verschlussart: Schraub

Herst.-Teilenr.: 99 0487 52 08-20

Inhalt: 1 St.

Kabel-Ø (max.): 8.0 mm

Kabel-Ø (min.): 6.0 mm

Kabel-Ø-Bereich: 6.0 - 8.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 0381 274 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 8 1 St. Piece

Bestell-Nr.:3216599

09 0381 274 08

2 A

Stecker, gerade

30 V

M12

binder 09 0431 216 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216602

09 0431 216 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 474 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216603

09 0431 474 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 70 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216604

09 0431 70 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 71 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216605

09 0431 71 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 73 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216606

09 0431 73 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 74 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216607

09 0431 74 04

4 A

Stecker, gerade

250 V

M12

binder 09 0431 76 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216608

09 0431 76 04

4 A

Stecker, gerade

250 V

M12

binder 09 0433 216 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216610

09 0433 216 05

4 A

Stecker, gerade

60 V

M12

binder 09 0433 474 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bestell-Nr.:3216611

09 0433 474 05

4 A

Stecker, gerade

60 V

M12

Dokumente & Downloads

Datenblatt

Datenblatt 3218617 binder 99 0487 52 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 8 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218617 binder 99 0487 52 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gewinkelt Polzahl Sensoren: 8 1 St.

Beschreibung

Diese Steckverbindersysteme bieten die perfekte Lösung für Sensorik und Aktoren in vielen Industriezweigen. Wir haben Steckverbinder von IP40 bis IP69K, viele davon mit UL-, VDE- und Ecolab-Zulassung, sowie FDA-konforme Modelle im Angebot. Nutzer können Rundsteckverbinder mit 2 bis 12 Kontakten und verschiedenen Anschlussoptionen bestellen, darunter Löt-, Crimp-, Tauchlöt-, Kabel- und Litzenanschlüsse. Steckverbinder mit M5-, M8- und M12-Schraubverriegelung gibt es gerade und abgewinkelt sowie als Flanschausführungen. Neben Duosteckern und Zweifachverteilern ist auch eine große Auswahl von Verbindungsleitungen erhältlich.

Eigenschaften:

• 2- bis 12-polig
• IP40 bis IP69K
• Schraubverriegelung
• Einfache Montage
• UL-, VDE- und Ecolab-Zulassung
• Verbindungsleitungen
• FDA-konforme Ausführungen
