binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St. kaufen

Ein schwarzer elektrischer Steckverbinder mit mehreren Anschlussstiften, geeignet für industrielle oder technische Anwendungen.

Abbildung ähnlich

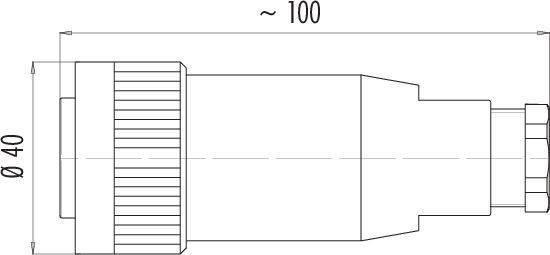

Technische Zeichnung eines zylindrischen Bauteils mit Durchmesser 40 mm und Länge ca. 100 mm, zeigt detailliertes Profil und Maße.

1/2

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

5 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

44 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (40,33 € / Stück)

40,33 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 0710 02 05 Serie 694

RD30 Kabeldose
Polzahl: 4+PE
12.0 - 14.0 mm
ungeschirmt
schraubklemm
IP65
ESTI+
VDE

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA (UL94 HB)
Kabeldurchlass: 12.0 - 14.0 mm
Montageart: Kabelmontage

Typ: 99 0710 02 05

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 5 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 400 V

Kontaktmaterial: CuSn

Gehäuse-Material: PA

: AWG 14

Herst.-Teilenr.: 99 0710 02 05-20

Polzahl: 5

max. Querschnitt: 2.50 mm²

Querschnitt-Bereich: 2.50 mm² (max)

RoHS-konform: Ja

: IP65

Serie: 694

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215857

Dieser Artikel

99 0710 02 05

20 A

Schraubklemme

Buchse, gerade

1 St.

5 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561557

99 0710 02 05

20 A

Schraubklemme

Buchse, gerade

20 St.

5 + PE

Kabeldose

400 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561558

99 0710 03 05

20 A

Schraubklemme

Buchse, gerade

20 St.

5 + PE

Kabeldose

400 V

binder Kabelstecker Stecker, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561562

99 0717 02 13

6 A

Löten

Stecker, gerade

20 St.

13 + PE

Kabelstecker

250 V

binder Kabelstecker Stecker, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561563

99 0717 03 13

6 A

Löten

Stecker, gerade

20 St.

13 + PE

Kabelstecker

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561566

99 0718 02 13

6 A

Löten

Buchse, gerade

20 St.

13 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 13 + PE Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561567

99 0718 03 13

6 A

Löten

Buchse, gerade

20 St.

13 + PE

Kabeldose

250 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561575

99 0738 02 24

3 A

Löten

Buchse, gerade

20 St.

Kabeldose

125 V

binder Kabeldose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 694 20 St.

Bestell-Nr.:2561576

99 0738 03 24

3 A

Löten

Buchse, gerade

20 St.

Kabeldose

125 V

binder 99 0709 02 05-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bestell-Nr.:3215853

99 0709 02 05

20 A

Schraubklemme

Stecker, gerade

1 St.

5 + PE

Kabelstecker

400 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215857 binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215857 binder 99 0710 02 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 + PE Serie (Rundsteckverbinder): 694 1 St.

Beschreibung

Unser Sortiment an Power-Steckverbindern ist für praktisch jede Nieder- und Hochspannungsanwendung geeignet, von Sicherheits- und CCTV-Systemen über Feldbus-Ethernet-Komponenten bis hin zu AC- und DC-Motoren. Einige Modelle erfüllen die Anforderungen extremster Umgebungen – sowohl im Innen- als auch im Außenbereich. Es sind verschiedene Anschlussoptionen erhältlich, als Verriegelungssysteme sind Bajonett-, M23-, M25- und RD24-Verriegelung möglich. Einige Modelle sind ESTI+-, UL- und VDE-zugelassen. Um den Anwendungsbereich zu erweitern, können Nutzer zwischen geraden und rechtwinkligen Kabel- und Flanschausführungen wählen.

Eigenschaften:

• 3 bis 24 Kontakte, auch mit +PE
• Schutzart von IP40 bis IP69K
• UL-, VDE- und ESTI+-Zulassung
• Kabel- und Flanschformate
• Löt-, Schraubklemm-, Crimpanschluss und angespritztes Kabel
• Schirmbare Ausführungen
