binder 99 1437 935 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St. kaufen

Industrie-Steckverbinder, zylindrische Form, Metallgehäuse, rundes Mehrpolstecksystem, geeignet für robuste Anwendungen.

Abbildung ähnlich

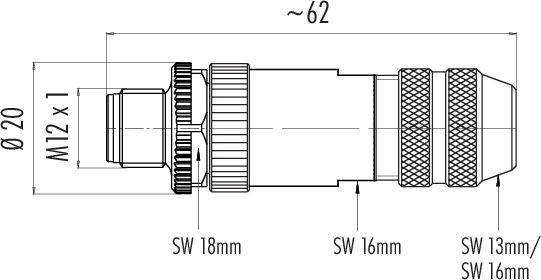

Technische Zeichnung eines zylindrischen Steckverbinders. Durchmesser 20 mm, Länge ca. 62 mm, Gewinde M12 x 1, Schlüsselweiten 18, 16, 13 mm.

Ein technisches Diagramm zeigt den Pinbelegungsplan eines 5-poligen Steckers in einer kreisförmigen Anordnung mit 45°-Markierung.

1/3

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform

Stecker, gerade

Anschlussseite A

M12

Polzahl

Nennspannung

60 V

Datenblatt (PDF)

Sofort-Lieferung Mo., 14. Sept.

36 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (35,29 € / Stück)

35,29 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 1437 935 05 Serie 715

M12-B Kabelstecker
Polzahl: 5
8.0 - 10.0 mm
schirmbar
schraubklemm
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: II
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Material Verriegelung: Zinkdruckguss vernickelt
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 1437 935 05

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Stecker, gerade

Anschlussseite A: M12

Polzahl: 5

Mantelmaterial: PUR

Nennspannung: 60 V

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.75 mm²

Anschluss: Schraubklemme

Gewinde-Typ Anschlussseite: M12

Kodierung: B

Kontaktmaterial: CuZn

Kontaktoberfläche: Au (Gold)

: IP67

Besonderheiten: X Codiert

Verschlussart: Schraub

Herst.-Teilenr.: 99 1437 935 05-20

Inhalt: 1 St.

Kabel-Ø (max.): 10.0 mm

Kabel-Ø (min.): 8.0 mm

Kabel-Ø-Bereich: 8.0 - 10.0 mm

RoHS-konform: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschlussseite A

Bauform

Polzahl

Nennspannung

Gewinde-Typ Anschlussseite

binder 09 0431 90 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 10 m Polzahl Sensoren: 4 1 St. Single

Bestell-Nr.:3216609

09 0431 90 04

4 A

M12

Flanschstecker

250 V

M12

binder 09 0435 90 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216615

09 0435 90 04

4 A

M12

Flanschstecker

250 V

M12

binder 09 0442 601 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt 10 m Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3216619

09 0442 601 04

4 A

M12

Buchse, gewinkelt

250 V

M12

binder 09 5242 00 04-20 Sensor-/Aktor-Adapter M12 Adapter Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3216647

09 5242 00 04

4 A

M12

Adapter

60 V

M12

binder 86 4233 1002 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218438

86 4233 1002 00004

4 A

M12

Flanschstecker

250 V

M12

binder 86 4333 1002 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Bestell-Nr.:3218445

86 4333 1002 00004

4 A

M12

Flanschstecker

250 V

M16

binder 86 4333 1002 00005-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker Polzahl Sensoren: 5 1 St. Piece

Bestell-Nr.:3218446

86 4333 1002 00005

4 A

M12

Flanschstecker

60 V

M16

binder 86 4533 1002 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218449

86 4533 1002 00004

4 A

M12

Flanschstecker

250 V

binder 86 4633 1002 00004-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Flanschstecker Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3218452

86 4633 1002 00004

4 A

M12

Flanschstecker

250 V

binder 86 4633 1002 00005-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M20 Flanschstecker Polzahl Sensoren: 5 1 St. Single

Bestell-Nr.:3218453

86 4633 1002 00005

4 A

M12

Flanschstecker

60 V

M20

Dokumente & Downloads

Datenblatt

Datenblatt 3218685 binder 99 1437 935 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3218685 binder 99 1437 935 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Stecker, gerade Polzahl Sensoren: 5 1 St.

Beschreibung

binder bietet 7 verschiedene Rundsteckverbinder für Signal- und Datenübertragung in modernen, automatisierten Fabriken an. Hauptsächlich handelt es sich dabei um M8-, M12-, M16- Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Bei der Datenübertragung kann unser neuester, geschirmter, X-kodierter M12-Steckverbinder Datenübertragungsraten bis zu beeindruckenden 10 Gbit/s bewältigen.

Eigenschaften:

• 6 Produktserien
• Verschiedene Verriegelungssysteme, darunter M8, M12 und M16
• Kodierung, darunter M12 - B, -D und -X
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte
• Geschirmt und schirmbar
• PUR- und PVC-Kabel
• Kabellängen von 0,5 m bis 10 m
