binder 99 2029 02 12-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 581 1 St. kaufen

'XLR-Stecker mit Metallgehäuse, geriffelte Oberfläche für besseren Griff, mehrere Pins zur Audioverbindung.'

Abbildung ähnlich

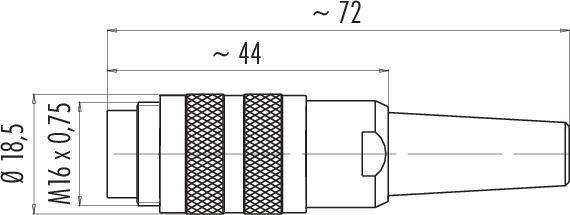

Technische Zeichnung eines zylindrischen Verbinders. Maße: Durchmesser 18,5 mm, Länge 72 mm, Gewinde M16 x 0,75.

Steckerbelegung eines DIN-Steckers, zeigt 13 nummerierte Pins (A-M) in einem kreisförmigen Anordnungsschema.

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

140 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (22,68 € / Stück)

22,68 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 2029 02 12 Serie 581

M16 IP40 Kabelstecker
Polzahl: 12
6.0 - 8.0 mm
schirmbar
löten
IP40

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 2029 02 12

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

: AWG 24

Herst.-Teilenr.: 99 2029 02 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP40

Serie: 581

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 2001 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215891

99 2001 00 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 02 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215892

99 2001 02 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215893

99 2001 09 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 10 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215894

99 2001 10 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215895

99 2001 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 20 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215896

99 2001 20 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 29 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215897

99 2001 29 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2001 92 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215898

99 2001 92 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 2002 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215899

99 2002 00 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 2002 02 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 581 1 St.

Bestell-Nr.:3215900

99 2002 02 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3215992 binder 99 2029 02 12-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 581 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3215992 binder 99 2029 02 12-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 581 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
