binder 99 5114 00 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 423 1 St. kaufen

Ein silberner, zylindrischer Metallstecker mit einer runden, mehrpoligen Anschlussfläche und geriffelter Oberfläche für besseren Halt.

Abbildung ähnlich

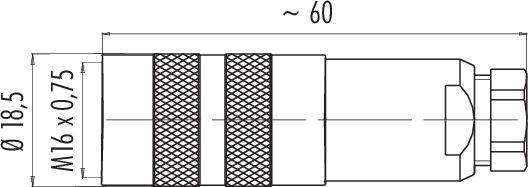

Technische Zeichnung eines zylindrischen Teils mit Maßen: Durchmesser 18,5 mm, Länge ca. 60 mm, Gewinde M16 x 0,75.

Diagramm eines 5-poligen DIN-Steckers in Draufsicht mit nummerierten Anschlüssen.

1/3

Abbildung ähnlich

Produkt-Art

Kabeldose

Bauform

Buchse, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Do., 1. Okt.

66 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (20,16 € / Stück)

20,16 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 5114 00 05 Serie 423

M16 IP67 Kabeldose
Polzahl: 5
4.0 - 6.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 5 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 4.0 - 6.0 mm
Montageart: Kabelmontage

Typ: 99 5114 00 05

Produkt-Art: Kabeldose

Bauform: Buchse, gerade

Gesamtpolzahl: 5

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Verschluss: schrauben

Nennspannung: 250 V

Kontaktmaterial: CuSn

Gehäuse-Material: Messing vernickelt

: AWG 18

Herst.-Teilenr.: 99 5114 00 05-20

Polzahl: 5

max. Querschnitt: 0.75 mm²

Querschnitt-Bereich: 0.75 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 99 5101 00 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216182

99 5101 00 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 09 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216183

99 5101 09 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 15 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216184

99 5101 15 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216185

99 5101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 40 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216186

99 5101 40 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 99 5101 75 02-20 Winkelstecker Stecker, gewinkelt Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216187

99 5101 75 02

7 A

Löten

Stecker, gewinkelt

Winkelstecker

250 V

binder 99 5102 00 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216188

99 5102 00 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 09 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216189

99 5102 09 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 15 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216190

99 5102 15 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 99 5102 19 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 423 1 St.

Bestell-Nr.:3216191

99 5102 19 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3216234 binder 99 5114 00 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 423 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3216234 binder 99 5114 00 05-20 Kabeldose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 423 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
