binder 99 5851 15 14-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 423 1 St. kaufen

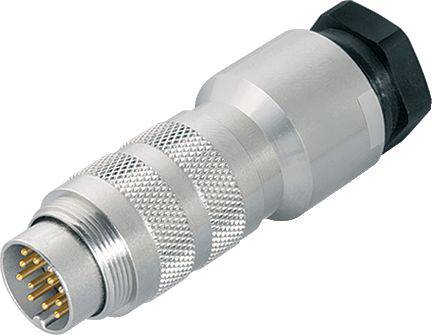

Metall-Steckverbinder mit mehreren goldenen Stiften und geriffelter Oberfläche, häufig in industriellen Anwendungen verwendet.

Abbildung ähnlich

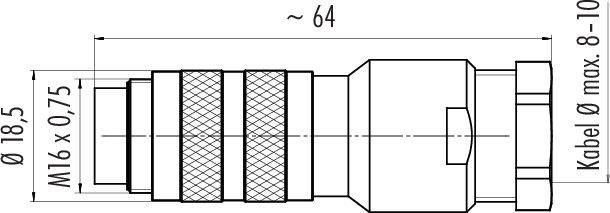

Technische Zeichnung eines Steckverbinders mit Maßen: Gesamtlänge ~64 mm, Durchmesser 18,5 mm, Gewinde M16 x 0,75, für Kabel Ø max. 8-10 mm.

'Steckverbindermuster, rund, 14-polig, mit Buchstaben von A bis U, in symmetrischer Anordnung.'

1/3

Abbildung ähnlich

Produkt-Art

Kabelstecker

Bauform

Stecker, gerade

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

18 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (34,45 € / Stück)

34,45 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

99 5851 15 14 Serie 423

M16 IP67 Kabelstecker
Polzahl: 14
8.0 - 10.0 mm
schirmbar
löten
IP67
UL

Technische Daten

EMV-Tauglichkeit: schirmbar
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 8.0 - 10.0 mm
Montageart: Kabelmontage

Typ: 99 5851 15 14

Produkt-Art: Kabelstecker

Bauform: Stecker, gerade

Gesamtpolzahl: 14

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuZn

Gehäuse-Material: Messing vernickelt

: AWG 24

Herst.-Teilenr.: 99 5851 15 14-20

Polzahl: 14

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 423

Dokumente & Downloads

Datenblatt

Datenblatt 3217554 binder 99 5851 15 14-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 423 1 St.

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
