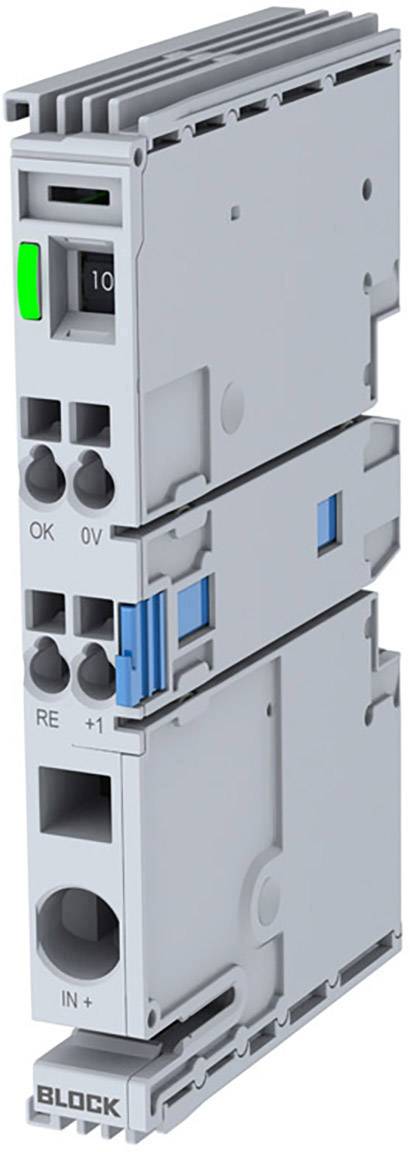

BLOCK EB-0824-100-0 Elektronischer Schutzschalter 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
Elektronischer Schutzschalter mit strombegrenzender Kennlinie
- 1-Kanal-Schutzschalter strombegrenzend
- Automatische Durchkontaktierung aller Signalpegel
- Optionale Kommunikation über Kommunikationsmodule
- Optionale Unterspannungsabschaltung im Verbund
Technische Daten
- Ausgangsstrom (max.): 1 x 0,5/1/2/3/4/5/6/8/10 A (einstellbar)
- Eingangsspannung (nominal)
24 V/DC
- Produkt-Art
Elektronischer Schutzschalter
- Eingangsspannung (min.)
18 V/DC
- Ausgangsspannung
24 V/DC
- Eingänge
1
- Eingangsspannung
18 - 30 V/DC
- Eingangsspannung (max.)
30 V/DC
- Ausgangsstrom (max.)
10 A
- Ausgangsstrom (max.) - gerundet
10 A
- Phasen
1
- Ausgangsspannung (nom.)
24 V/DC
- Anzahl Ausgänge
1 x
- Anschluss
Federklemme
- Abm.
(L x B x H) 64 x 12 x 99 mm
- Gewicht
42 g
- Ausgangsspannung (max.)
30 V/DC
- Ausgangsspannung (min.)
18 V/DC
- Herst.-Teilenr.
EB-0824-100-0
- Inhalt
1 St.
- MTBF
500000 h
- Breite
12 mm
- Höhe
99 mm
- Länge
64 mm
IP20
- Max. Temperatur
70 °C
- Min. Temperatur
-25 °C
- Typ
EB-0824-100-0
- Wirkungsgrad
99 %
Dokumente & Downloads
Datenblatt
Datenblatt 1521351 BLOCK EB-0824-100-0 Elektronischer Schutzschalter 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1521351 BLOCK EB-0824-100-0 Elektronischer Schutzschalter 24 V/DC 10 A Anzahl Ausgänge:1 x Inhalt 1 St.
Beschreibung
Hinweise
Notwendiges Zubehör:
EB-COV (Abdeckung der EasyB Module an der linken Seite zum Schutz gegen ungewolltes Berühren der vorstehenden Kontakte).
EB-BAR (Querverbinder zur Verteilung der 24 V/DC Spannung an alle kontaktierten EasyB Module).
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
