Telegärtner 100023370 100023370 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. kaufen

Metallischer RF-Koaxialstecker gezeigt in seitlicher Ansicht, mit Schraubmechanismus. Verwendet für TV- oder Radiogeräteverbindungen.

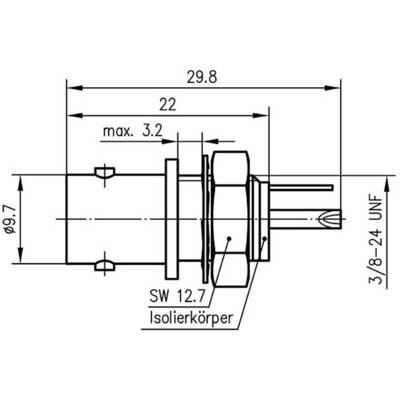

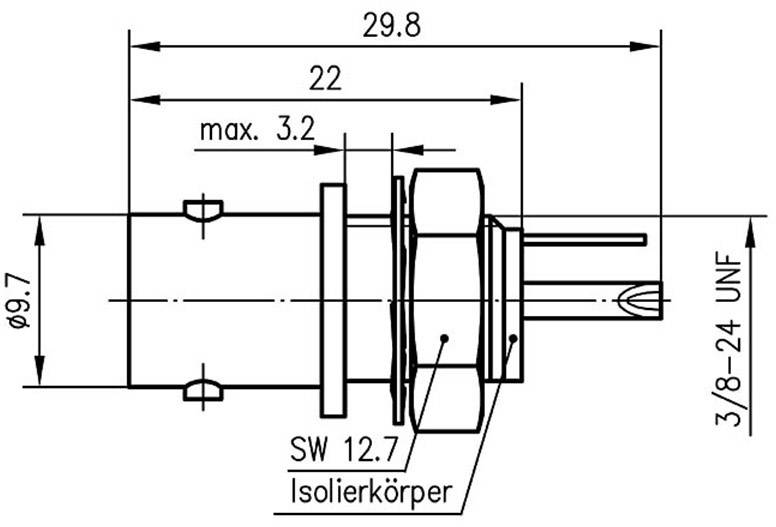

Technische Zeichnung eines Steckverbinders: Länge 29,8 mm, Durchmesser 9,7 mm, Schlüsselweite 12,7 mm, max. 3,2 mm Tiefe.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

41 Stück

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3,38 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

125 Stück

Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Kurzbeschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt. Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

BNC-Steckverbinder

Highlights & Details

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Einbaumaß: Z113
mit Isolierflansch weiß

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 9.8 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023370

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: ABS

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023370

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.009

Dokumente & Downloads

Datenblatt

Datenblatt 1090863 Telegärtner 100023370 100023370 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090863 Telegärtner 100023370 100023370 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
