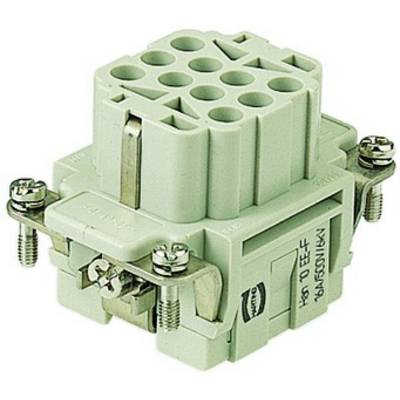

Buchseneinsatz 09320103101 HARTING Inhalt: 1 St. Buchseneinsatz
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchseneinsatz
Polzahl
10
Typ
09320103101
Herst.-Teilenr.
09320103101
Herstellerfarbe
Kieselgrau (RAL 7032)
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
15,36 €
zzgl. MwSt.
& Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
29,40 €
zzgl. MwSt.
Highlights & Details
Buchseneinsatz
- 10, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..4 mm², sonstige, V0, Mit Schutzleiter: ja, 500, 34 mm, 50,8 mm, 36,2 mm
Unser Service für Sie
Technische Daten
- Nettogewicht: 46 g
- Baugröße: 6 B
- Bemessungsstrom: 16 A
- Kontaktanzahl: 10
- Bemessungsspannung: 500 V
- Leiterquerschnitt: 0.14 mm² - 4 mm²
- Geschlecht: Buchse
- Steckzyklen: ≥ 500
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Typ
09320103101
- Produkt-Art
Buchseneinsatz
- Herst.-Teilenr.
09320103101
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Polzahl
10
- Anschluss
Crimp
- Gesamtpolzahl
10 + PE
- Inhalt
1 St.
- Material
Polycarbonat
- Max. Temperatur
+125 °C
- Voreilender Kontakt (PE)
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1989346 Buchseneinsatz 09320103101 HARTING Inhalt: 1 St. Buchseneinsatz
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1989346 Buchseneinsatz 09320103101 HARTING Inhalt: 1 St. Buchseneinsatz
Beschreibung
09320103101 HARTING Han 10EE Buchseneinsatz (F) Crimpanschluss, 10-polig+PE 500V, 16A: Typ: 10EE Crimpanschluss Bauart: Buchseneinsatz (F) Polzahl: 10-polig +PE Beschriftung: 1 - 10 Anschlusstechnik: Crimpanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 4mm² AWG: AWG26 - AWG12 Maße: Länge: 51,0mm Breite: 34,0mm Höhe: 36,2mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 6B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Polarisierter Kontakteinsatz. - Passende E-Crimpkontakte (Buchse) versilbert oder vergoldet müssen separat bestellt werden. - Durch den Einsatz eines Kodierelements (116700), können Verwechslungen gleicher Steckverbinder vermieden werden. Der dem Kodierelement gegenüberliegende Stift darf nicht bestückt sein. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
Lieferumfang
- Geliefert wird: Harting Buchseneinsatz 6 B, Han 10EE 09320103101, Verpackungseinheit: 1 Stk., EAN: 5713140049192
