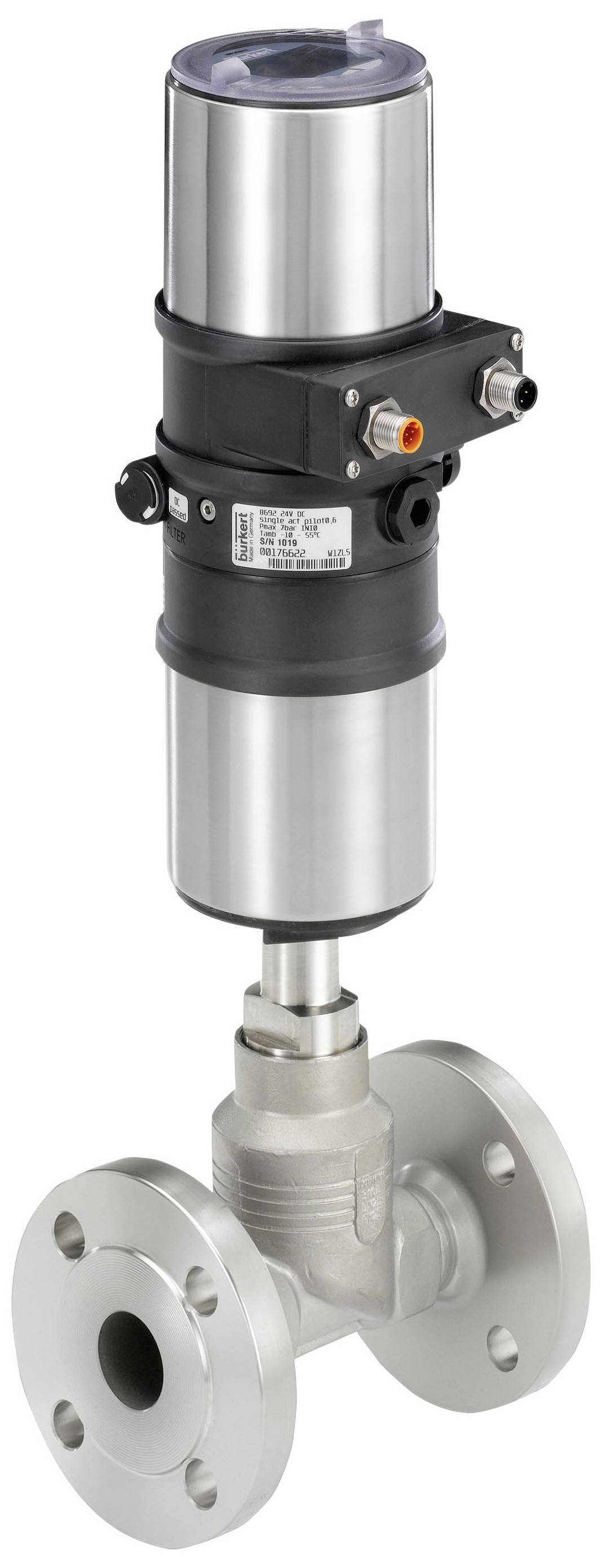

Bürkert Druckregelventil 337286 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (4.870,00 € / Stück)
€
Nur noch 1 Stück verfügbar
Technische Daten
- Antrieb - Antriebsausführung: Element Design Antrieb
- Antrieb - Antriebsgröße: DM 130 mm
- Funktionen - Funktion: Keine Angabe
- Geräteeigenschaften - Antriebsart: ohne Ventile
- Prozess- / Leitungsanschluss - Flanschbild: Schnittstelle Element-Ansteuerung und Remote Sensor zu Element-Antrieb
- Spannung - Versorgungsspannung: 24V DC
- Wirkungsweise - Steuerfunktion: Mit Federkraft geschlossen
- Werkstoff: Edelstahl
- Dichtwerkstoff: PTFE
- Nennweite: 80 mm
- Leitungsanschluss: Flanschende nach DIN EN 1092-1 für DN80 (PN25) (alt: DIN 2634)
- Elektr. Anschluss: Kabeldurchführung
- Ansteuerung: 0-10V, 0-5V, 4-20mA, 0-20mA einstellbar
- Leitungsanschluss 1: nicht vorhanden
- Wege/Stellungen: 2 Wege / 2 Stellungen
- Schnittstelle Arm./Antrieb: Nippelgewinde M100 x 2 (Standard DN 80)
- Steuerluftanschluss: Schnittstelle Element-Ansteuerung und Remote Sensor zu Element Antrieb
- Pneumatische Funktion: Einfachwirkend DN 2,5
- Ventiltyp: Geradsitzventil Typ 2301
- Bauform: ohne
- Wegsensor: Ohne
- Ansteuerungstyp: Positioner 8692
- Fluidischer Anschluss: G 1/8 / VA
- Bedienung/Konfig.: Tastatur und Display intern
- Näherungsschalter: Ohne
- Software-Rückmelder: 1 Binäreingang + 1 analoger Ausgang
- Zusatzfunktion: Ohne
- Kommunikation: Service-büS
- Anbau: ohne
- Bedienung: Nicht vorhanden
- Ventilblock VB1: Nicht bestückt
- Steuerfunktion VB1: Keine Angabe
- Ventilblock VB2: Nicht bestückt
- Steuerfunktion VB2: Keine Angabe
- Zulassung System: Ohne Zulassung
- Zubehör: Ohne
- Zulassung Komponente: UL listed für USA und Canada cULus
- Herst.-Teilenr.
337286
- Gehäusematerial
Edelstahl
- Dichtungsmaterial
PTFE
- Betriebsspannung
24 V/DC
- Nennweite
80 mm
- Typ
8802
- Produkt-Art
Druckregelventil
Dokumente & Downloads
Datenblatt
Datenblatt 3047934 Bürkert Druckregelventil 337286 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047934 Bürkert Druckregelventil 337286 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 St.
Beschreibung
Das Design der System-Serie Typ 8802 Continuous ELEMENT erlaubt die einfache Integration von digitalen Automatisierungseinheiten in allen Ausbaustufen. Vom einfachen Positioner Basic, über leistungsfähige Positioner mit optionaler Feldbusschnittstelle bis zum vollwertigen digitalen Prozessregler mit Bedienung über ein hintergrundbeleuchtetes Grafikdisplay. Das hochintegrierte System aus Regelventil und Automatisierungseinheit zeichnet sich durch Kompaktheit und Glattflächigkeit im Design, integrierte Steuerluftkanäle, Schutzart IP65/67/NEMA 4X und eine hohe chemische Beständigkeit aus.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
