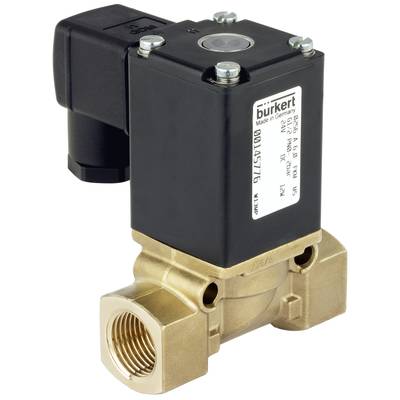

Bürkert Magnetventil 145727 0256 24 V 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (144,00 € / Stück)
€
Nur noch 3 Stück verfügbar
Highlights & Details
2/2-Wege-Magnetventil; direktwirkend
- NVBlockverschraubtes Spulensystem
- Bis Nennweite DN12
- Gehäuse in Messing und Edelstahl
- Vielfältige Anwendungsmöglichkeiten
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: NBR (Nitrilkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 6 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
- Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00314802 - 2518
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 56 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 80 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 30 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Ja
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 20 ms
- Geräteeigenschaften - Schaltzeit schließen min: 20 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 540 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 4 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,5 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 5/32 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/4
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/4
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 40 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung DC: 12 W
- Spule (Kern) - Reduzierte Leistung DC: 12 W
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 12 W
- Medien-Temperatur Bereich
-10 bis 90 °C
- Herst.-Teilenr.
145727
IP65
- Betriebsdruck (max.)
0 bar
- Betriebsspannung
24 V
- Max. Medien-Temperatur
90 °C
- Min. Medien-Temperatur
-10 °C
- Max. Umgebungstemperatur
55 °C
- Produkt-Art
Magnetventil
Dokumente & Downloads
Datenblatt
Datenblatt 3047591 Bürkert Magnetventil 145727 0256 24 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047591 Bürkert Magnetventil 145727 0256 24 V 1 St.
Beschreibung
Das direktwirkende Hubanker-Magnetventil Typ 0256 ist vielseitig einsetzbar. Im stromlosen Zustand ist das Ventil durch Federkraft geschlossen. Beim Schalten wird der Kern gegen eine Feder angezogen; das Ventil öffnet. Das Ventil ist vorzugsweise zum Sperren, Dosieren, Füllen und Belüften für vielseitige Einsatzzwecke mit neutralen Medien geeignet.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
