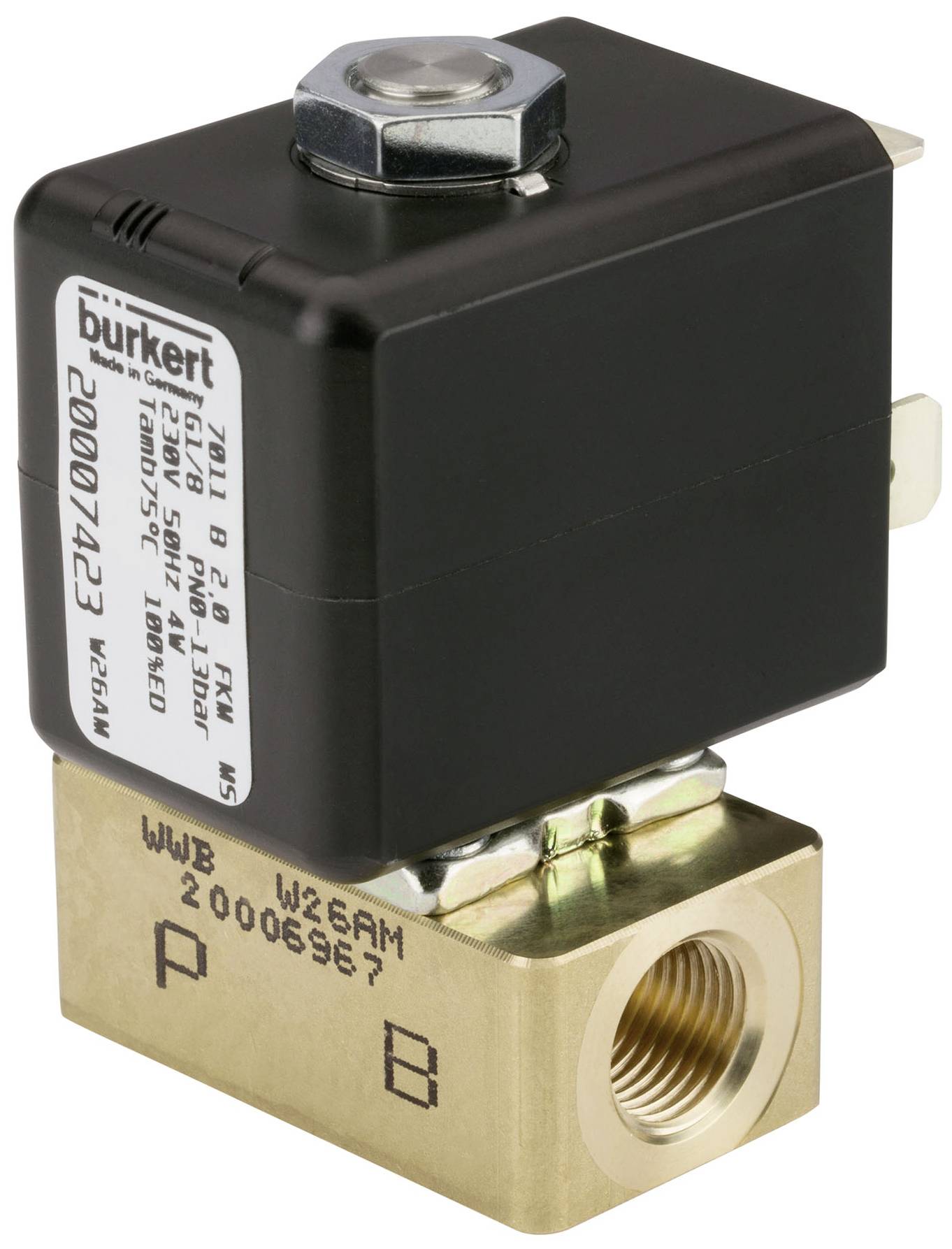

Bürkert Magnetventil 20074765 7011 24 V 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
45,70 €
3
3% = 1,49 €
44,21 €
5
4% = 1,98 €
43,72 €
10
5% = 2,47 €
43,23 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (45,70 € / Stück)
45,70 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Magnetventil 20074765
- Direktwirkendes und kompaktes Kleinventil bis Nennweite DN 2,4
- Übergestecktes Spulensystem
- Einfache und schnelle Flansch- oder Anschlussplattenmontage
- Schnellkupplung (Push-In Fitting) für Schlauchsteckverbinder
- Explosionsgeschützte Ausführungen
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 100 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 75 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 24 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Kolben
- Geräteeigenschaften - Schaltzeit öffnen max.: 15 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 17 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 8 ms
- Geräteeigenschaften - Schaltzeit schließen min: 10 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 1,6 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,06 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/16 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 5
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: M
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: M
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 5
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 24,5 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 12 V
- A
- Spule (Kern) - Bemessungsleistung AC: 6,5 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 4 W
- Spannung Frequenz: 50 Hz
- Produkt-Art
Magnetventil
- Betriebsspannung
24 V
- Betriebsdruck (max.)
0 bar
- Medien-Temperatur Bereich
-10 bis 100 °C
- Herst.-Teilenr.
20074765
- Max. Medien-Temperatur
100 °C
- Min. Medien-Temperatur
-10 °C
IP65
- Max. Umgebungstemperatur
75 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3048157 Bürkert Magnetventil 20074765 7011 24 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3048157 Bürkert Magnetventil 20074765 7011 24 V 1 St.
Beschreibung
Das Ventil 7011 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Gehäuse- und Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Das Programm wird ergänzt durch Ausführungen nach DVGW EN 161 und explosionsgeschützte Ausführungen. Für eine flexible Schlauchanschlusstechnik können Push-In Fittings gewählt werden. In Verbindung mit einem Stecker nach Industriestandard Form B oder DIN EN 175301-803 C erfüllen die Ventile die Schutzart IP65.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
