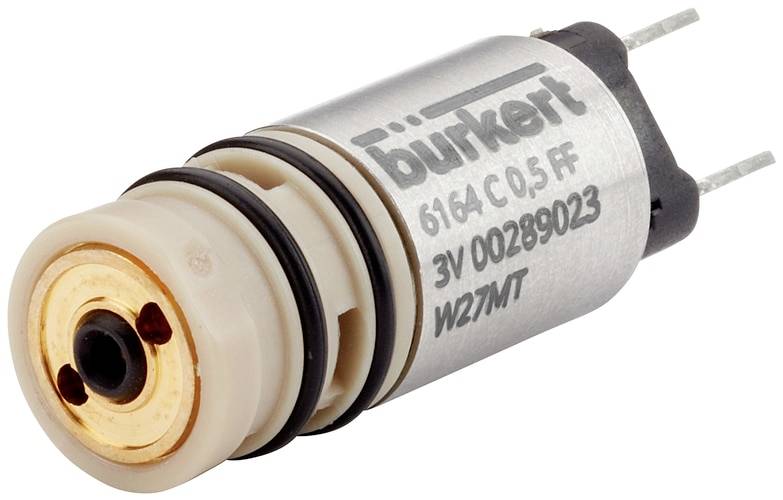

Bürkert Pneumatikventil 6164 272893 -0.8 bis 9 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (46,90 € / Stück)
46,90 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 55 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: -0,8 bar
- Druck & Temperatur - Nenndruck max: 9 bar
- Elektrischer Anschluss - Elektrischer Anschluss Art: Anschlusspins 0,5x0,5x5,08 mm
- Elektrischer Anschluss - Elektrischer Anschluss Position: oben
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2
- Elektrischer Anschluss - Elektrischer Anschluss Polarität: irrelevant
- Geräteeigenschaften - Schaltzeit öffnen max.: 5 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 5 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Geräteeigenschaften - Ventilaufbau: ohne Fluidikgehäuse
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Baubreite (Nennwert): 10 mm
- Nennweite (Kv Wert) - QNn Wert (Gas): 6 l/min
- Nennweite (Kv Wert) - Ventil Nennweite: 0,5 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Bürkert-Cartridge-Anschlussbild
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Bürkert-Cartridge-Anschlussbild
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Typ: Bürkert-Cartridge-Anschlussbild
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Spule (Kern) - Spule Art: fest integriert
- Spule (Kern) - Spule Werkstoff (Umhüllung): Edelstahl
- Spule (Kern) - Bemessungsleistung DC: 0,7 W
- Spule (Kern) - Reduzierte Leistung DC: 0,7 W
- Werkstoffe - Ventil Werkstoff mediumsberührend: PEEK (Polyetheretherketon)
- Werkstoffe - Ventil Werkstoff 2 mediumsberührend: PA (Polyamid)
- Werkstoffe - Ventil Werkstoff 3 mediumsberührend: Edelstahl
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offenC - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 0,7 W
- Betriebs-Medium
Sauerstoff
- Produkt-Art
Pneumatikventil
- Ausführung
6164
- Betriebstemperatur
-10 bis 55 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
55 °C
- Herst.-Teilenr.
272893
- Material (Details)
FKM (Fluorkautschuk). Edelstahl. PEEK (Polyetheretherketon). PA (Polyamid)
- Anschluss
Bürkert-Cartridge-Anschlussbild
- Betriebsdruck (max.)
9 bar
- Betriebsdruck (min.)
-0.8 bar
- Betriebsdruck-Bereich
-0.8 bis 9 bar
- Betriebsmedium
Sauerstoff
- Breite
10 mm
- Rohr-Ø
0.5 mm
- Max. Medien-Temperatur
55 °C
- Min. Medien-Temperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3047221 Bürkert Pneumatikventil 6164 272893 -0.8 bis 9 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047221 Bürkert Pneumatikventil 6164 272893 -0.8 bis 9 bar 1 St.
Beschreibung
Kundenspezifische Anwendungen werden immer komplexer. Bauraum, fluidische Performance und Kosteneinsparungen sind entscheidende Kriterien. Hierdurch steigen die Anforderungen an die verwendeten Komponenten. Der Typ 6164 wurde mit dem Ziel entwickelt, die pneumatische Ansteuerung durch eine bestmögliche Integrierbarkeit des Pilotventils in Block bzw. Kunststoffspritzteilen zu ermöglichen und damit eine kompaktere Bauform zu realisieren.
Durch eine kompromisslose Verlässlichkeit, überdurchschnittliche Lebensdauer und fluidischen Kennwerten setzt der Ventiltyp neue
Maßstäbe.
Eine Vielzahl von Zulassungen und Konformitäten ermöglichen den Einsatz in medizinischen Anwendungen wie Medienleisten in der
Dentaltechnik oder Sauerstoffsteuerung in Beatmungsgeräten.
