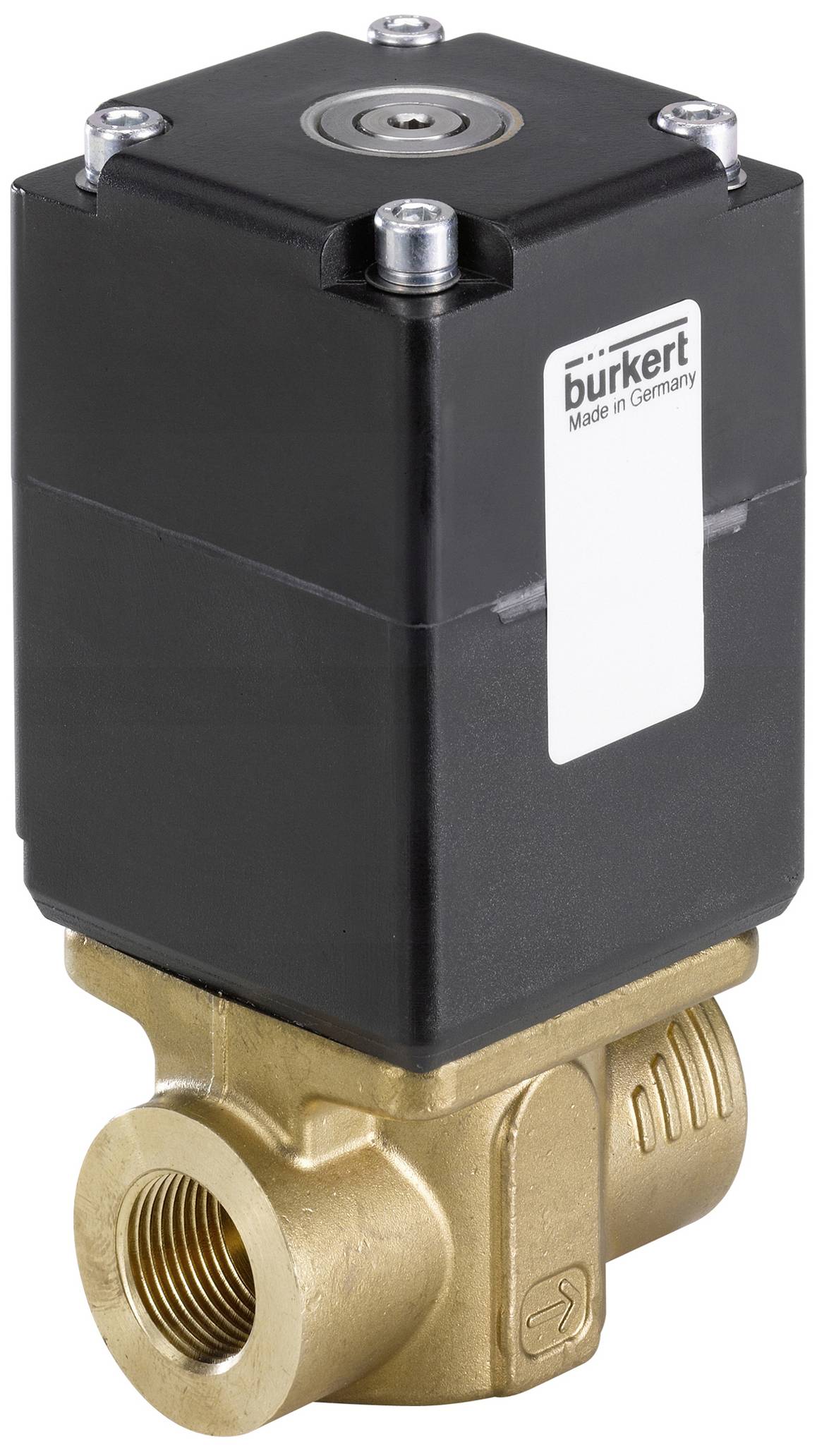

Bürkert Proportional-Druckregelventil 239088 2875 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (234,00 € / Stück)
234,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
2/2-Wege-Proportionalventil
- Hervorragender Stellbereich
- Sehr gutes Ansprechverhalten
- Kompakte Stellventilbauform
- Nennweiten DN 2...9,5 mm
- Optional: Explosionsgeschützte Spule
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: -1 bar
- Druck & Temperatur - Nenndruck max: 8 bar
- Druck & Temperatur - Differenzdruck max: 8 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Elektrischer Anschluss - Elektrischer Anschluss Typ: male
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: stetig
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Formfeder
- Geräteeigenschaften - PWM-Frequenz min.: 400 Hz
- Geräteeigenschaften - PWM-Frequenz max.: 500 Hz
- Geräteeigenschaften - Stellbereich: 1:100
- Geräteeigenschaften - Kernführung 2: Laufbuchse
- Medium & Kalibrierung - Einbaulage: beliebig
- Medium & Kalibrierung - für flüssige Medien geeignet: Ja
- Medium & Kalibrierung - für gasförmige Medien geeignet: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 485 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 4 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,45 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 5/32 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 3/8
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 3/8
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 49 mm
- Spule (Kern) - Spulen-Widerstand: 21,4 Ohm
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungsrohr Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 1 Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 2 Werkstoff: PEEK (Polyetheretherketon)
- Spule (Kern) - Mediumsberührtes Teil Distanzhülse Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Einpressitz Werkstoff: Edelstahl
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Zulassungen - Nennleistung: 16 W
- Produkt-Art
Proportional-Druckregelventil
- Betriebsdruck (max.)
8 bar
- Herst.-Teilenr.
239088
- Betriebsdruck (min.)
-1 bar
- Medien-Temperatur Bereich
-10 bis 90 °C
- Max. Medien-Temperatur
90 °C
- Min. Medien-Temperatur
-10 °C
IP65
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3047175 Bürkert Proportional-Druckregelventil 239088 2875 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047175 Bürkert Proportional-Druckregelventil 239088 2875 1 St.
Beschreibung
Das direktwirkende Proportionalventil Typ 2875 kann als Stellglied zur Prozessregelung eingesetzt werden. Aufgrund einer elastomeren Sitzdichtung ist das Ventil im Bereich des auf die Nennweite bezogenen Nenndruckes dichtschließend (integrierte Absperrfunktion). Der Betätigungsanker des Ventils ist reibungsfrei gelagert, was zu einem außergewöhnlichen Stellverhalten führt. Dieses Ventil ist insbesondere für anspruchsvolle Regelaufgaben geeignet (hoher Stellbereich, trockene Gase, etc.).
