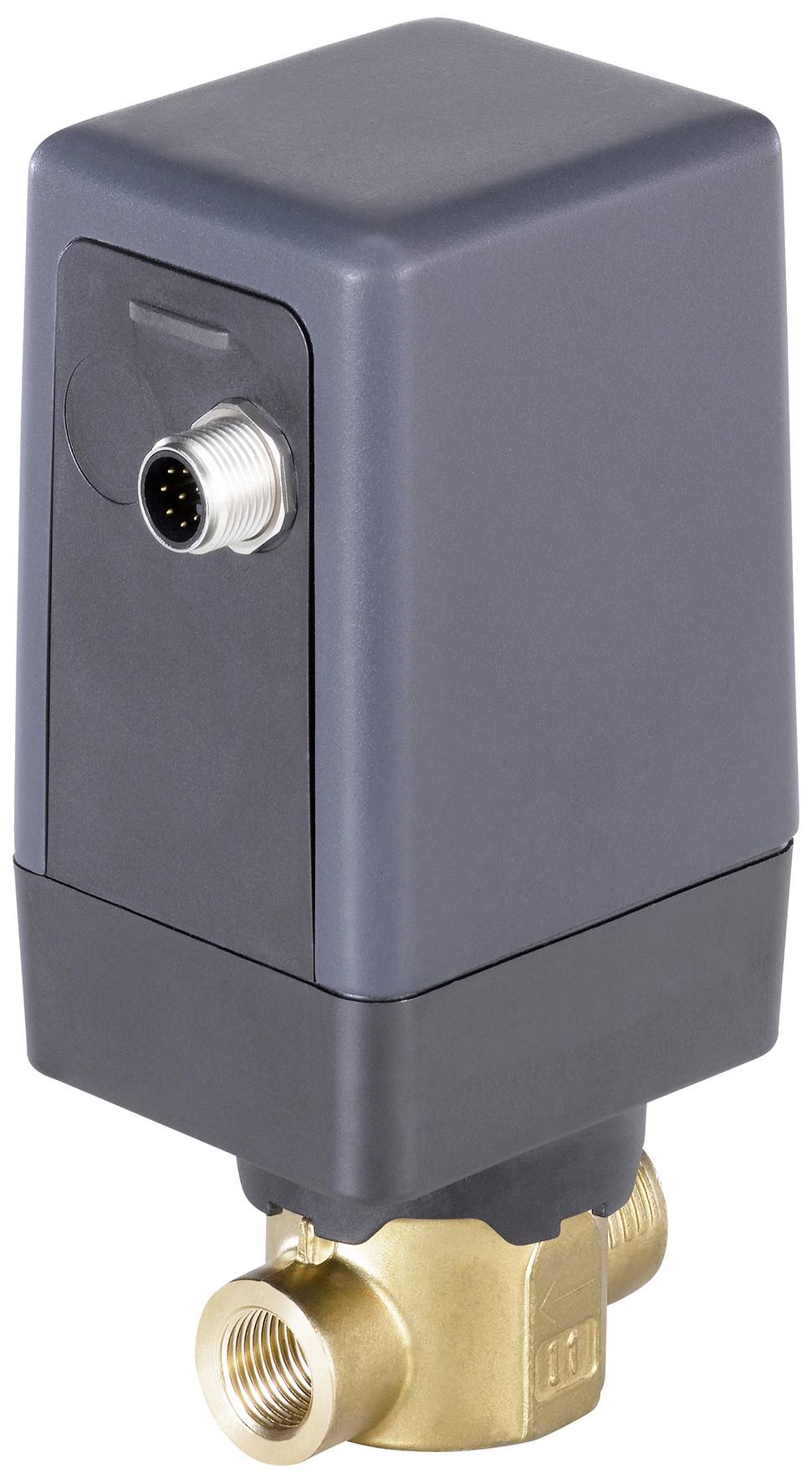

Bürkert Proportional-Druckregelventil 268615 3280 G 3/8 Muffe Nennweite (Details) 6 mm Gehäusematerial Messing, Polycarb
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (504,00 € / Stück)
504,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Elektromot. 2-Wege Geradsitz-Prop.Ventil
- Antrieb nicht mediumsberührend
- Hervorragender Stellbereich und schnelle Reaktionszeit
- Geringe elektrische Leistungsaufnahme
- Anschlussnennweite DN 8...15
- Varianten: Standard, Stellungsregler, Prozessregler; sowie Hochdruckvariante bis 22 bar
Technische Daten
- Antrieb - Antrieb Werkstoff: PC (Polycarbonat)
- Antrieb - Antrieb Werkstoff 2: PPS (Polyphenylensulfid)
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: 0 °C
- Druck & Temperatur - Temperatur Medium max: 70 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 60 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Nenndruck max: 6 bar
- Ein-/Ausgänge - Ein- / Ausgänge: 1 analoger Eingang + 1 Binärausgang
- Ein-/Ausgänge - Eingang 1 Typ analog Strom: 4-20 mA
- Ein-/Ausgänge - Binärausgang 1: Ventil geschlossen aktiv
- Elektrischer Anschluss - Elektrischer Anschluss 1 Art: Stecker - M12
- Elektrischer Anschluss - Elektrischer Anschluss 1 Anzahl Kontakte: 8 ST
- Elektrischer Anschluss - Elektrischer Anschluss 1 Typ: male
- Funktionen - Funktion: Regelventil
- Funktionen - Notrückstellung: Nein
- Funktionen - Elektrische Funktion: Stellen
- Geräteeigenschaften - Produktuntergruppe: Kompaktventile
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Geradsitzventil
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,9 m3/h
- Nennweite (Kv Wert) - Sitznennweite: 6 mm (1/4")
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss Werkstoff: Messing
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Nennweite: 3/8"
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Norm: G
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP54
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 1 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 8 W
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: A
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Betriebs-Medium
Flüssigkeiten und Gasen
- Typ
268615
- Produkt-Art
Proportional-Druckregelventil
- Betriebsspannung
24 V
- Gehäusematerial
Messing
Polycarbonat
Polyphenylensulfid
- Anschluss
G 3/8 Muffe
- Max. Durchfluss
0.9 m³/h
- Betriebsdruck (max.)
6 bar
- Betriebstemperatur
0 bis 70 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
70 °C
- Stromleistungsaufnahme
8 W
- Betätigung
linearer Schrittmotor
- Gewinde-Maß
3/8 Zoll
- Ausführung
Hochdruckvariante
Stellungsregler
Standard
Prozessregler
- Herst.-Teilenr.
268615
- Baugröße
6
- Betriebsdruck (min.)
0 bar
- Dichtungsmaterial
FKM
- Funktion
2/2-Wege
- Medien-Temperatur Bereich
0 bis 70 °C
- Max. Medien-Temperatur
70 °C
- Min. Medien-Temperatur
0 °C
- Medium
flüssige Medien
gasförmige Medien
- Nennweite
6 mm
- Besonderheiten
Flansch
IP54
- Sollwert-Eingang
4-20 mA
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
0.9 m³/h
Dokumente & Downloads
Datenblatt
Datenblatt 3047215 Bürkert Proportional-Druckregelventil 268615 3280 G 3/8 Muffe Nennweite (Details) 6 mm Gehäusematerial Messing, Polycarb
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047215 Bürkert Proportional-Druckregelventil 268615 3280 G 3/8 Muffe Nennweite (Details) 6 mm Gehäusematerial Messing, Polycarb
Beschreibung
Das direktwirkende Motorventil vom Typ 3280 eignet sich zum Dosieren von Flüssigkeiten und Gasen in geschlossenen oder offenen Regelkreisen. Das Ventil wird durch einen linearen Schrittmotor angetrieben. Die integrierte Elektronik erleichtert die Prozessintegration erheblich, zusätzliche Ansteuerungsmodule werden nicht benötigt. Zum Halten einer bestimmten Ventilöffnung benötigt der Motor keine Energie. Diese Eigenschaft kann den Energiebedarf einer Anlage drastisch reduzieren und diese dadurch effizienter machen.
Typ 3280 ist als Standard ON/OFF oder Proportionalventil, als Variante mit integriertem Stellungsregler, sowie als Variante mit integriertem Prozessregler erhältlich.
