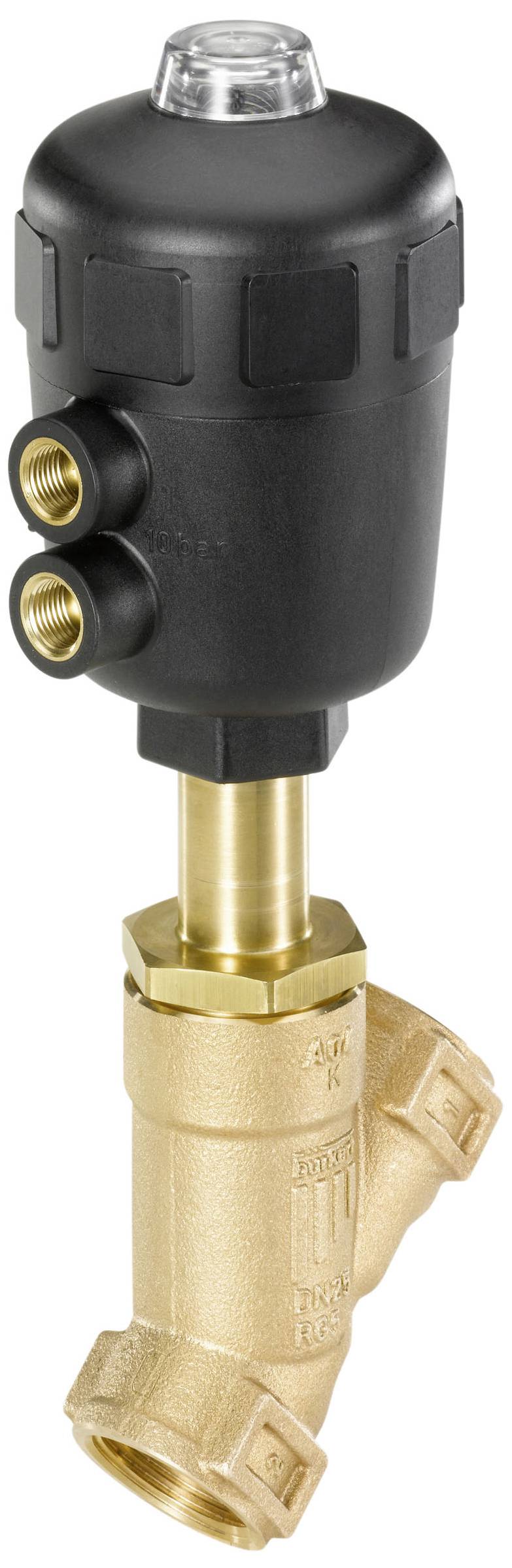

Bürkert Schrägsitzventil 2000 507492 0 bis 16 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
164,00 €
3
2% = 4,00 €
160,00 €
5
3% = 5,33 €
158,67 €
10
4% = 6,66 €
157,34 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (164,00 € / Stück)
164,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Antrieb - Antriebsausführung: Classic
- Antrieb - Antriebsgröße: 40 mm
- Antrieb - Stellungsabfrage über Magnetkolben: Nein
- Antrieb - Antrieb Werkstoff Kategorie: Kunststoffe
- Antrieb - Antrieb Werkstoff: PA (Polyamid)
- Antrieb - O-Ring zwischen Deckel und Laufbuchse: Nein
- Antrieb - Steuerluftanschluss Typ: Innengewinde
- Antrieb - Steuerluftanschluss Gewindeart: G
- Antrieb - Steuerluftanschluss Durchmesser (Zoll): 1/8 Zoll
- Antrieb - Steuerluftanschluss Position: in Leitungsrichtung
- Antrieb - Steuerluftanschluss Werkstoff: Messing
- Antrieb - Steuerluftbohrung Durchmesser: 1,2 mm
- Antrieb - Schnittstelle zum Antrieb: metrisch
- Antrieb - Antrieb erhöhte chemische Beständigkeit: Nein
- Antrieb - Regelkegel: Nein
- Antrieb - Steuerluftanschluss 1 Vormontiert: Kegelstopfen
- Antrieb - Steuerluftanschluss 2 Vormontiert: Kegelstopfen
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Kunststoffe
- Dichtungsmaterial - Sitzdichtung Werkstoff: PTFE (Polytetrafluorethylen)
- Dichtungsmaterial - Dichtung Nippel-Gehäuse Werkstoff: Graphit
- Dichtungsmaterial - Verpackte Dichtung beigelegt: Nein
- Druck & Temperatur - Nenndruck (DIN EN 1333): PN 25
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 185 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 30 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Nenndruck max: 16 bar
- Druck & Temperatur - Steuerdruck min: 4 bar
- Druck & Temperatur - Steuerdruck max: 10 bar
- Druck & Temperatur - Nenndruck (DIN EN 1759): Class 150
- Druck & Temperatur - Steuerdruck Vakuum: Nein
- Geräteeigenschaften - Produktuntergruppe: Auf/Zu Ventile
- Geräteeigenschaften - Einbaulänge: 65 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Schrägsitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: pneumatisch
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Ventilrohgehäuse Herstellung: gegossen
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Medium & Kalibrierung - CIP fähig: Ja
- Medium & Kalibrierung - SIP fähig: Ja
- Nennweite (Kv Wert) - Kv Wert (Wasser): 3,7 m3/h
- Nennweite (Kv Wert) - Gehäusenennweite: 15 mm
- Nennweite (Kv Wert) - Gehäusenennweite (IN): 1/2 Zoll
- Nennweite (Kv Wert) - Sitznennweite: 15 mm
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: RC (ISO 7/1)
- Werkstoffe - Ventilgehäuse Werkstoff Kategorie: Metalle
- Werkstoffe - Ventilgehäuse Werkstoff: Rotguss
- Werkstoffe - Ventilgehäuse Oberflächenbearbeitung innen: unbearbeitet
- Werkstoffe - Ventilgehäuse Oberflächenbearbeitung außen: unbearbeitet
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Handbetätigung: Nein
- Wirkungsweise - Steuerfunktion: A - in Ruhestellung geschlossen (NC)
- Wirkungsweise - Zusätzliche Handbetätigung beigelegt: Nein
- Zulassungen - Werksprüfzeugnis 3.1 beigelegt: Nein
- Zulassungstyp: ATEX, IECExATEX, IECEx
- Zulassungsart: II 2 D Ex h IIIC T135°C Db, Ex h IIC T4 Gb, II 2 G Ex h IIC T4 Gb, Ex h IIIC T135°C Db
- Produkt-Art
Schrägsitzventil
- Ausführung
2000
- Betriebstemperatur
-10 bis 185 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
185 °C
- Herst.-Teilenr.
507492
- Material (Details)
Rotguss
- Anschluss
Innengewinde
- Betriebsdruck (max.)
16 bar
- Betriebsdruck (min.)
0 bar
- Betriebsdruck-Bereich
0 bis 16 bar
- Rohr-Ø
15 mm
- Max. Medien-Temperatur
185 °C
- Min. Medien-Temperatur
-10 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3046989 Bürkert Schrägsitzventil 2000 507492 0 bis 16 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3046989 Bürkert Schrägsitzventil 2000 507492 0 bis 16 bar 1 St.
Beschreibung
Das fremdgesteuerte Schrägsitzventil besteht aus einem pneumatisch betätigten Kolbenantrieb und einem 2-Wege-Ventilgehäuse. Abhängig von der Umgebungstemperatur ist der Antrieb in zwei verschiedenen Werkstoffen, PA und PPS, erhältlich. Die bewährte selbstnachstellende Spindelabdichtung gewährleistet hohe Dichtheit. Die strömungsgünstigen 2/2-Wege-Ventilgehäuse aus Rotguss oder Feinguss Edelstahl ermöglichen hohe Durchflusswerte. Diese wartungsfreien und robusten Ventile können mit einem umfassenden Zubehörteilesortiment für Stellungsanzeige, Hubbegrenzung oder Handnotbetätigung nachgerüstet werden.
