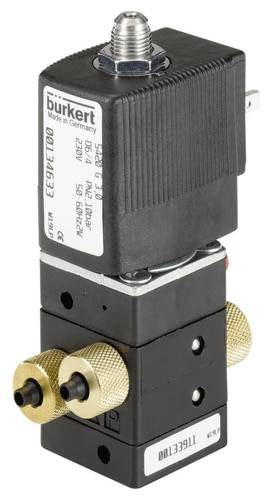

Bürkert Servogesteuertes Ventil 134630 5420 24 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
136,00 €
3
2% = 3,31 €
132,69 €
5
3% = 4,42 €
131,58 €
10
4% = 5,52 €
130,48 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (136,00 € / Stück)
136,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Der Typ 5420 ist ein vorgesteuertes 4-Wege-Sitzventil mit Servomembranen, das eine Mindestdruckdifferenz von 2,5 bar zum Umschalten benötigt. Es kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden. Das Kompaktventil verfügt über eine übergesteckte Spule und eine drosselbare Abluft. Es ist in verschiedenen Anschlussvarianten erhältlich, darunter Schlauch-, Gewinde- und Flanschanschluss.
4/2-Wege-Pneumatikventil 5420
Highlights & Details
- Kompaktventil
- Übergesteckte Spule
- Abluft drosselbar
- Schlauch-, Gewinde- und Flanschanschluss
- Sitzventil-Ausführung
Technische Daten
- Leitungsanschluss (1 und 3) Schlauchverschraubung 6/4
- Leitungsanschluss (2 und 4) Schlauchverschraubung 6/4
- Nennweite 3,0 mm
- QNn-Wert Luft 200 l/min
- Druckbereich 2,5 - 10 bar
- Spannung 024/DC
- Mediums Temperatur -10 bis +60 °C
- Umgebungstemperatur max. +55 °C
- Öffnungszeit 30 ms (Druckaufbau 0 bis 90%)
- Schließzeit 20 ms (Druckaufbau 0 bis 90%)
- Elektrische Leistungsaufnahme 2 Watt
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
24 V/DC
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Polyamid
- Medien-Temperatur Bereich
-10 bis +60 °C
- Herst.-Teilenr.
134630
- Dichtungsmaterial
NBR
- Funktion
4/2-Wege
- Gewicht
0.290 kg
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Breite
122 mm
- Höhe
65 mm
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
0
Dokumente & Downloads
Datenblatt
Datenblatt 1533515 Bürkert Servogesteuertes Ventil 134630 5420 24 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1533515 Bürkert Servogesteuertes Ventil 134630 5420 24 V/DC 1 St.
Beschreibung
Der Typ 5420 ist ein vorgesteuertes 4-Wege-Sitzventil mit Servomembranen.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
