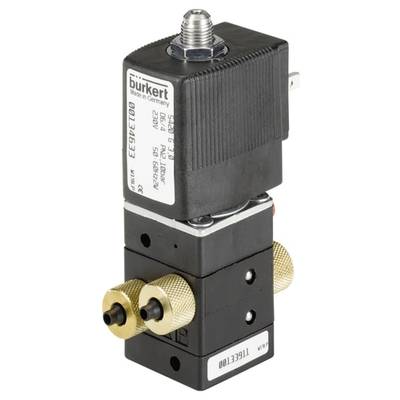

Bürkert Servogesteuertes Ventil 134638 5420 24 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
136,00 €
3
2% = 3,31 €
132,69 €
5
3% = 4,42 €
131,58 €
10
4% = 5,52 €
130,48 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (136,00 € / Stück)
136,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
4/2-Wege-Pneumatikventil 5420
- Kompaktventil
- Übergesteckte Spule
- Abluft drosselbar
- Schlauch-, Gewinde- und Flanschanschluss
- Sitzventil-Ausführung
Technische Daten
- Leitungsanschluss (1 und 3) Flansch für Anschlussplatten
- Leitungsanschluss (2 und 4) Schlauchverschraubung 6/4
- Nennweite 3,0 mm
- QNn-Wert Luft 200 l/min
- Druckbereich 2,5 - 10 bar
- Spannung 024/DC
- Mediums Temperatur -10 bis +60 °C
- Umgebungstemperatur max. +55 °C
- Öffnungszeit 30 ms (Druckaufbau 0 bis 90%)
- Schließzeit 20 ms (Druckaufbau 0 bis 90%)
- Elektrische Leistungsaufnahme 2 Watt
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
24 V/DC
- Betriebsdruck (max.)
10 bar
- Gehäusematerial
Polyamid
- Medien-Temperatur Bereich
-10 bis +60 °C
- Herst.-Teilenr.
134638
- Dichtungsmaterial
NBR
- Funktion
4/2-Wege
- Gewicht
0.288 kg
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Breite
122 mm
- Höhe
65 mm
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-10 °C
- kv-Wert
0
Dokumente & Downloads
Datenblatt
Datenblatt 1533706 Bürkert Servogesteuertes Ventil 134638 5420 24 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1533706 Bürkert Servogesteuertes Ventil 134638 5420 24 V/DC 1 St.
Beschreibung
Der Typ 5420 ist ein vorgesteuertes 4-Wege-Sitzventil mit Servomembranen.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Zum Umschalten ist eine Mindestdruckdifferenz von 2,5 bar erforderlich. Das
Ventil kann auf zweikanaligen Anschlussplatten mit gemeinsamer Druckversorgung montiert werden.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
