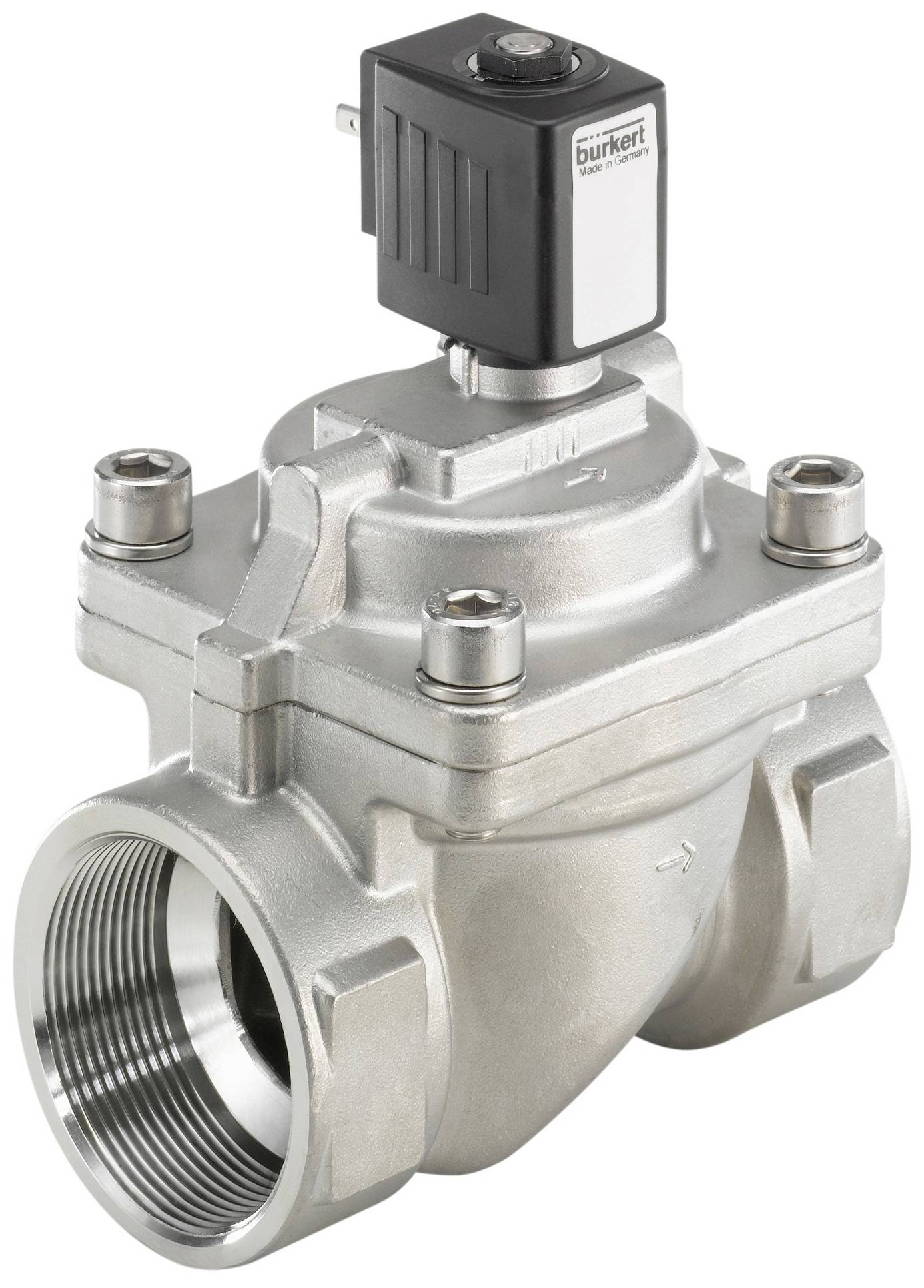

Bürkert Servogesteuertes Ventil 319441 6281 24 V 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Anzahl
Gesamt
262,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
2/2-Wege-Magnetventil; servogesteuert
- Servogesteuertes Membranventil bis Nennweite DN50
- Vibrationsfestes, zentralverschraubtes Spulensystem
- Schließgedämpft und leise
- Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung
- Explosionsgeschützte Ausführungen
Eco contribution recycling symbols
Technische Daten
- Antrieb - Handbetätigung Werkstoff: Edelstahl
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Druck & Temperatur - Nenndruck (DIN EN 1333): PN 16
- Druck & Temperatur - Temperatur Medium min: -30 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0,2 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 16 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 65 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Membranventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 1.000 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 3.000 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: servogesteuert
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 50 ms
- Geräteeigenschaften - Schaltzeit schließen min: 120 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Geräteeigenschaften - Generation: EV
- Geräteeigenschaften - Vorsteuerung Zentralverschraubt: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 4.100 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 13 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 3,8 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/2 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Kick and Drop Spule: Energiespar-Technologie möglichEnergiespar-Technologie möglich
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): PA (Polyamid)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: B
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung DC: 9,5 W
- Spule (Kern) - Reduzierte Leistung DC: 8 W
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Edelstahl
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehbetätigung
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Zulassungen - Nennleistung: 8 W
- Produkt-Art
Servogesteuertes Ventil
- Betriebsspannung
24 V
- Betriebsdruck (max.)
0.2 bar
- Gehäusematerial
Edelstahl
- Medien-Temperatur Bereich
-30 bis 90 °C
- Herst.-Teilenr.
319441
- Gewicht
0.7100 kg
- Max. Medien-Temperatur
90 °C
- Min. Medien-Temperatur
-30 °C
- Breite
42 mm
- Höhe
104.6 mm
- Länge
58 mm
IP65
- Max. Umgebungstemperatur
55 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3047321 Bürkert Servogesteuertes Ventil 319441 6281 24 V 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047321 Bürkert Servogesteuertes Ventil 319441 6281 24 V 1 St.
Beschreibung
Das Ventil 6281 ist ein servogesteuertes Membranventil der S.EV Baureihe. Zur Funktion des Ventils ist immer ein Mindestdifferenzdruck erforderlich. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe und Wirkungsweisen zur Verfügung. Das Standardmessinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Für weitere Märkte ist entzinkungsbeständiges Messing verfügbar. Abgerundet wird das Gehäuseangebot durch eine Edelstahlvariante. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. Die Lieferung des Ventils mit einer Handbetätigung für einfache Wartung und Inbetriebnahme ist möglich.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
