Camille Bauer Signalwandler 194913 1 St.

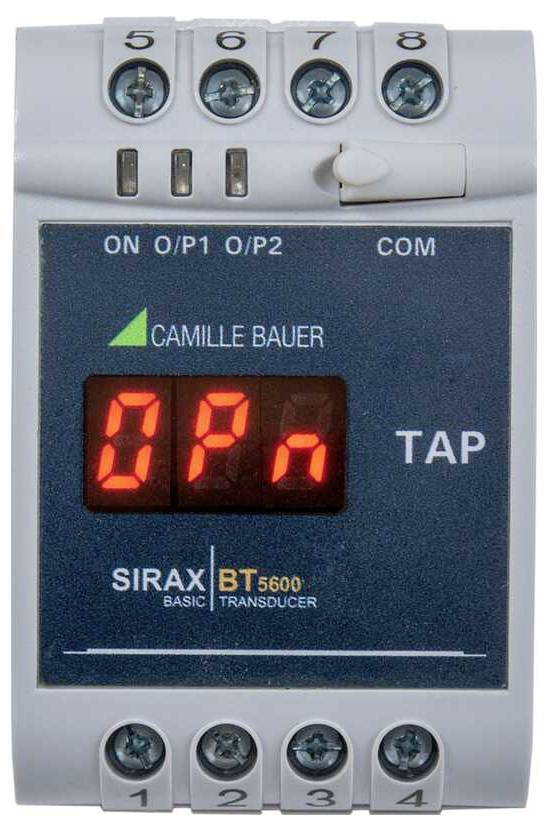

Programmierbarer Stufenstellungswandler. Der Zweck des Stufenstellungswandlers besteht darin, die Stufenstellung von Transformatoren in ein äquivalentes analoges Ausgangssignal umzuwandeln. Ausgänge können als Eingang entweder an eine RTU oder ein Anzeige- oder Aufzeichnungsinstrument gegeben werden. Stufenstellungswandler messen einen Widerstand, der der Stufenstellung des Transformators entspricht. . Eingangsmessbereich über PC programmierbar / Vereinfacht Projektierung und Engineering (Endgültiger Bereich kann bei Inbetriebnahme festgelegt werden) Elektrisch isolierte Dual-Ausgänge. Die Tap-Nummer ist per Software von 1 bis 100 programmierbar. Die TAP-Position wird auf dem vorderen LED-Display angezeigt. Analoges Ausgangssignal auch per PC programmierbar (eingeprägter Strom oder überlagerte Spannung für alle Bereiche zwischen – 20 und + 20 mA DC bzw. – 12 und + 15 V DC) Galvanische und optische Trennung zwischen Stromversorgung, Ein- und Ausgängen. 3, 4-Leiter-Messung zur automatischen Kompensation des Leitungswiderstands 2-Leiter-Messung mit Leitungswiderstandskompensation durch Software Eingangswiderstand: 0...17 kΩ Hilfsenergie: 60 ... 300 V AC/DC. Programmierbarer Stufensteller SIRAX BT5600 Befestigungs-Kit Betriebsanleitung (DE, EN)
