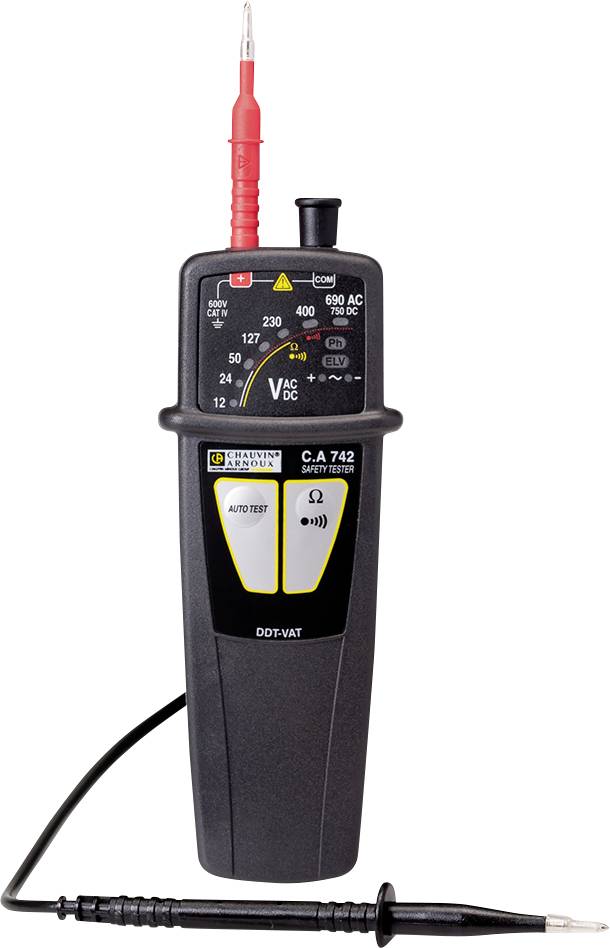

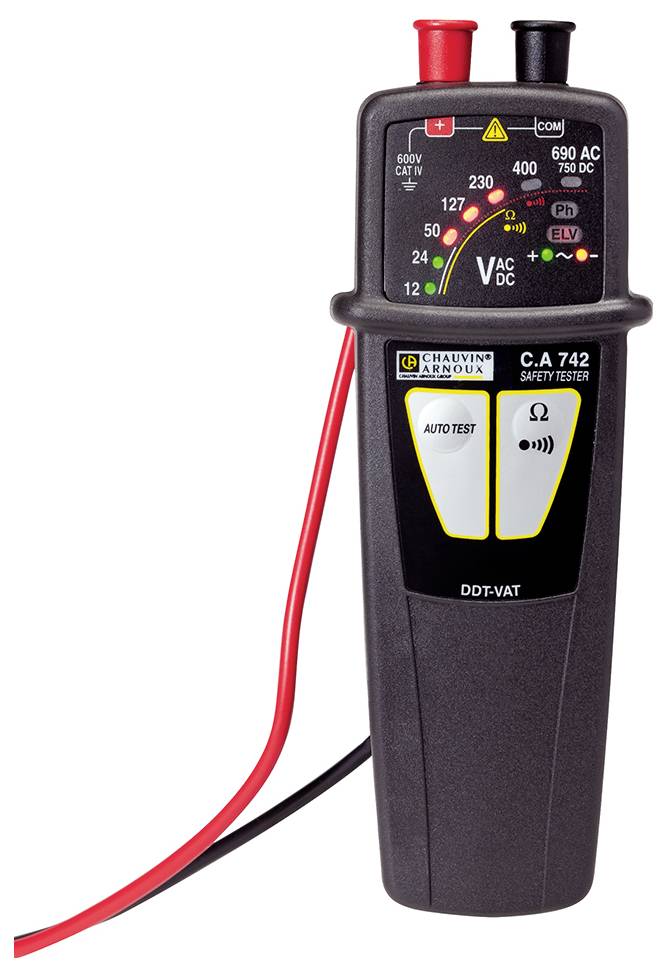

Chauvin Arnoux C.A 742 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
90,00 €
3
3% = 2,50 €
87,50 €
5
4% = 3,33 €
86,67 €
10
5% = 4,16 €
85,84 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (90,00 € / Stück)
90,00 €
zzgl. MwSt.
Nur noch 4 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 742 Spannungsprüfer
- Zweipoliger Spannungsprüfer mit LED-Anzeige zur normgerechten Überprüfung der Spannungsfreiheit
- Vollständiger Selbsttest integriert
- Spannungsprüfung bis 690 V AC / 750 V DC
- Abnehmbare Prüfspitzen und Messleitungen zum einfachen Auswechseln je nach Anwendung
- Außenleitererkennung mit nur einer Prüfspitze
- Mit Durchgangsprüfung
Technische Daten
- Spannungsprüfung
- Spannungen:
- 12 V ≤ U ≤ 690 VAC
- 12 V ≤ U ≤ 750 VDC
- Frequenzen: DC, 16 2/3 Hz bis 800 Hz
- Eingangsimpedanz: 300 kΩ
- Max. Scheitelstrom: 3,5 mARMS
- Polaritätsanzeige: Ja
- Anzeige gefährlicher Spannungen
- Die rote LED (Extra Low Voltage) leuchtet, sobald die Spannung eine ungefährliche Kleinspannung
- übersteigt und blinkt umso schneller, je höher die anliegende Spannung ist
- Anzeige Außenleiter / Neutralleiter
- bei mehr als 50 V (45 - 65 Hz)
- bei mehr als 150 V (16 2/3 Hz - 45 Hz)
- Akustische Durchgangsprüfung
- Ansprechschwelle: 100 Ω typisch (150 Ω max.)
- Erweiterte Durchgangsprüfung: -
- Prüfstrom: ≤ 1 mA
- Leerlaufspannung: ≤ 3,3 V
- Schutz: bis 1000 V
- Drehfeldrichtungsanzeige: Nein
- Akustisches Signal: Unterbrochener Ton bei Spannungserkennung, Dauerton bei Durchgangsprüfung
- Normen und elektrische Sicherheit:
- IEC 61010 600 V CAT IV
- IEC 61243-3 für Spannungsprüfer
- IEC 61326-1, Emissivität und Immunität im industriellen Umfeld
- Schutzart des Gehäuses
- Gehäuse: IP65
- Prüfspitzen (je nach Option und Artikel-Nr.): IP2X
- Klimabedingungen Benutzung von -15 °C bis +45 °C / 20 % bis 95 % rel. Feuchte
- Stromversorgung 2 Batterien 1,5 V (AAA oder LR3)
- Batteriebetriebsdauer 7 500 Messungen zu je 10 s
- Produkt-Art
Zweipoliger Spannungsprüfer
- Messfunktion
Durchgangsprüfung
Phasenprüfung
- Anzeige
LED
Akustik
- Messbereich V/AC
12 bis 690 V
- Messbereich V/DC
12 bis 750 V
- Messkategorie
CAT IV 600 V
IP65
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 163 x 64 x 40 mm
- Gewicht
210 g
- Frequenz (max.)
800 Hz
- Frequenz-Bereich
800 Hz (max)
- Messbereich V/AC max.
690 V
- Messbereich V/AC min.
12 V
- Messbereich V/DC max.
750 V
- Messbereich V/DC min.
12 V
- Breite
64 mm
- Höhe
40 mm
- Länge
163 mm
- Typ
C.A 742
Dokumente & Downloads
Datenblatt
Datenblatt 1432154 Chauvin Arnoux C.A 742 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1432154 Chauvin Arnoux C.A 742 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Bedienungs- und Sicherheitshinweise 1432154 Chauvin Arnoux C.A 742 Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Beschreibung

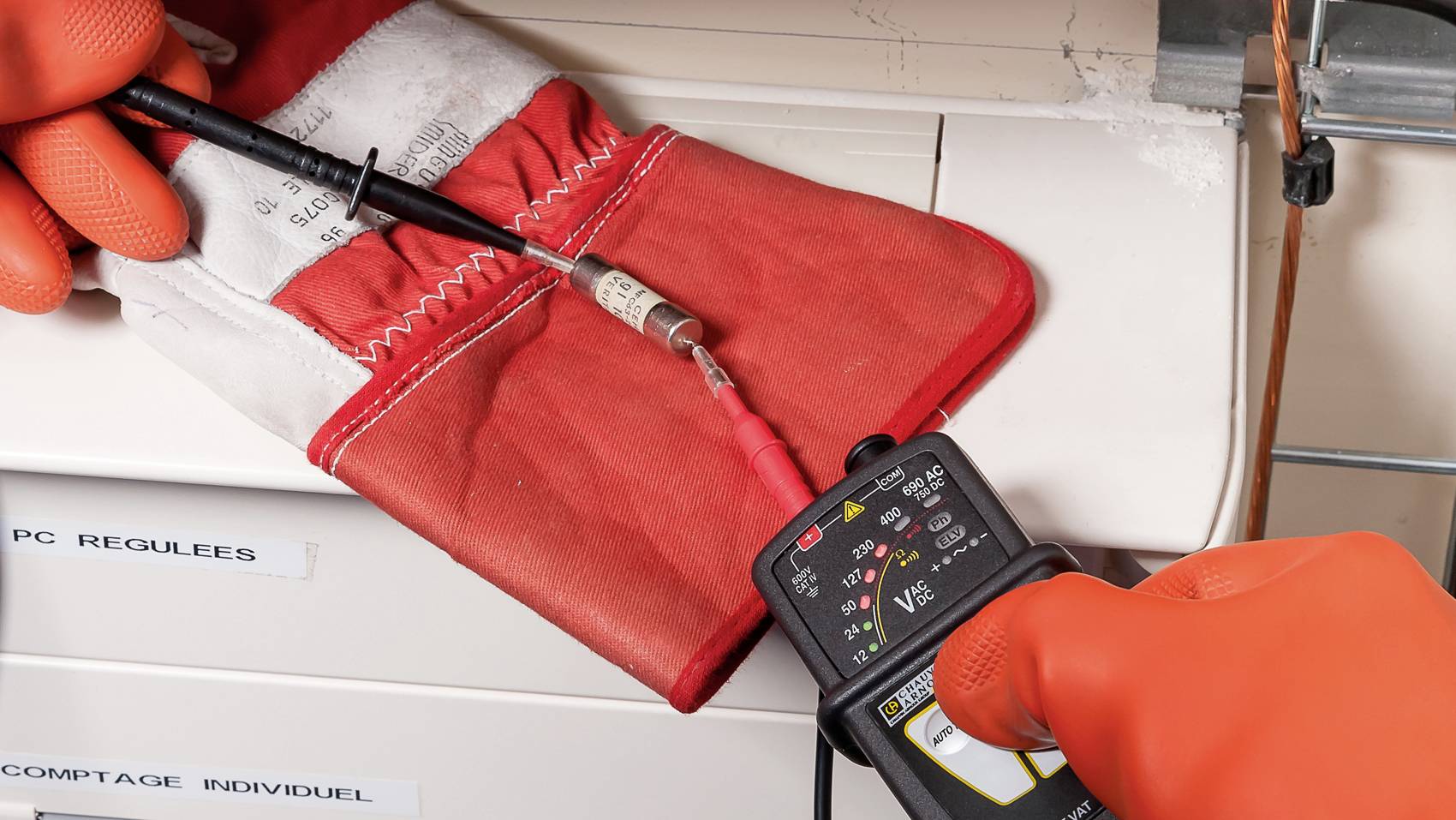

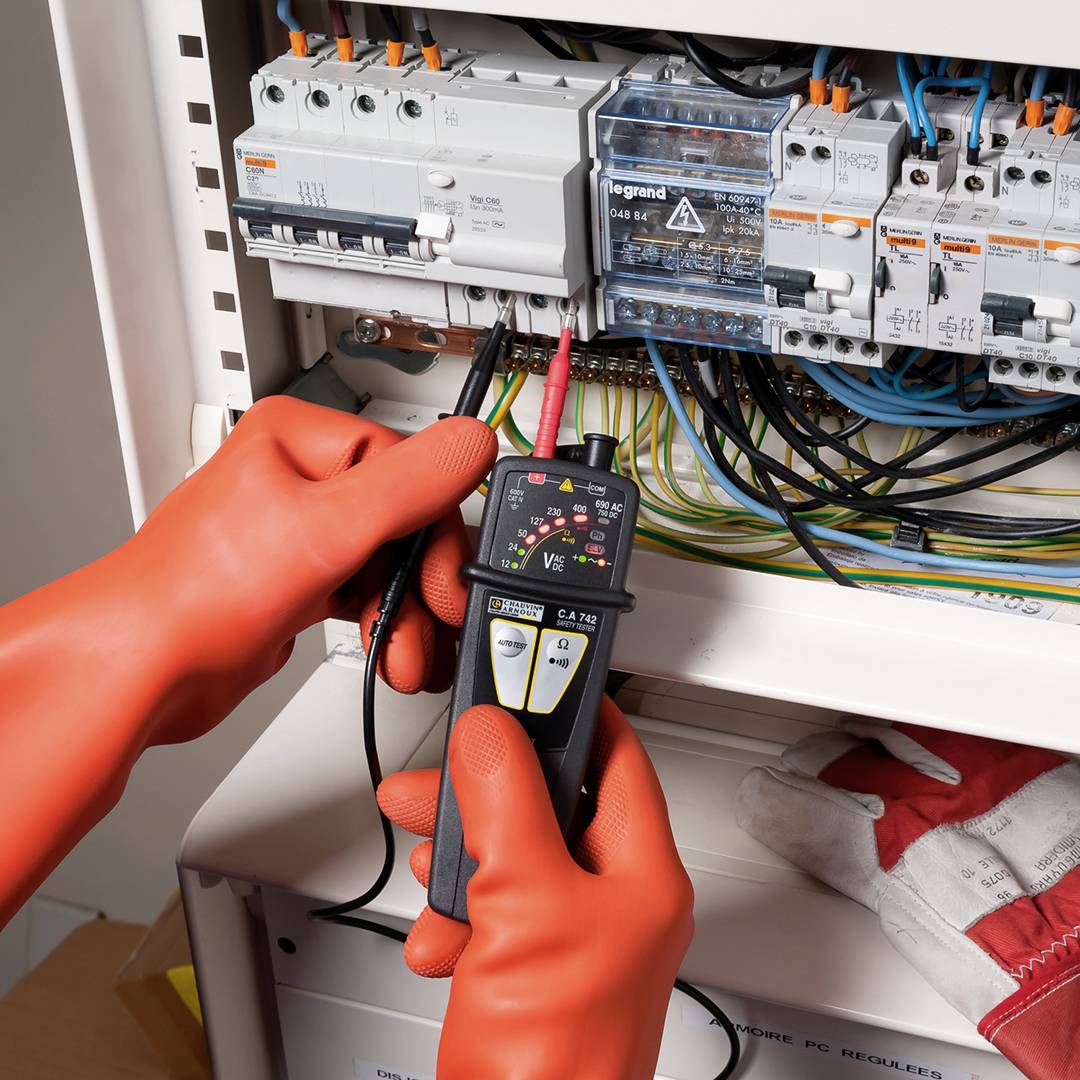

Der Spannungsprüfer (VAT) C.A 742 ist ein unverzichtbares Hilfsmittel für jeden Elektriker, um vor einem Eingriff in eine ans Netz angeschlossene Elektroanlage die Spannungsfreiheit zu prüfen. Er erfüllt die Norm IEC 61243-3 Ausg. 3 und kann daher bei allen Außen- und Innen-Anlagen der Kategorie 600 V CAT IV verwendet werden.
Um bestimmte, in einigen Ländern geltende Normen und Vorschriften zu erfüllen, gibt es zwei Bestellnummern - mit und ohne IP2X-Zubehör. Der C.A 742 verfügt mit der ELV-LED, die blinkt, sobald eine Spannung von mehr als 50 VAC oder 120 VDC anliegt, über ein redundantes Sicherheitssystem. Beim umfassenden Selbsttest des C.A 742 erfolgt eine Prüfung der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und des einwandfreien Zustands der Messleitungen.
Die Prüfspitze und die Leitungen sind abnehmbar. Mit dem optionalen Adapter C.A 753 können Prüfungen an Schukosteckdosen schnell und einfach erfolgen.
Um bestimmte, in einigen Ländern geltende Normen und Vorschriften zu erfüllen, gibt es zwei Bestellnummern - mit und ohne IP2X-Zubehör. Der C.A 742 verfügt mit der ELV-LED, die blinkt, sobald eine Spannung von mehr als 50 VAC oder 120 VDC anliegt, über ein redundantes Sicherheitssystem. Beim umfassenden Selbsttest des C.A 742 erfolgt eine Prüfung der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und des einwandfreien Zustands der Messleitungen.
Die Prüfspitze und die Leitungen sind abnehmbar. Mit dem optionalen Adapter C.A 753 können Prüfungen an Schukosteckdosen schnell und einfach erfolgen.
Lieferumfang
- 1 schwarze Prüfspitze Ø 2 mm mit durchsichtiger Schutzkappe und Anschlusskabel 0,85 m lang
- 1 rote Prüfspitze Ø 2 mm mit durchsichtiger Schutzkappe
- 1 Handschlaufe
- 2 Batterien 1,5 V LR03/AAA
- 1 Bedienungsanleitung in 5 Sprachen
