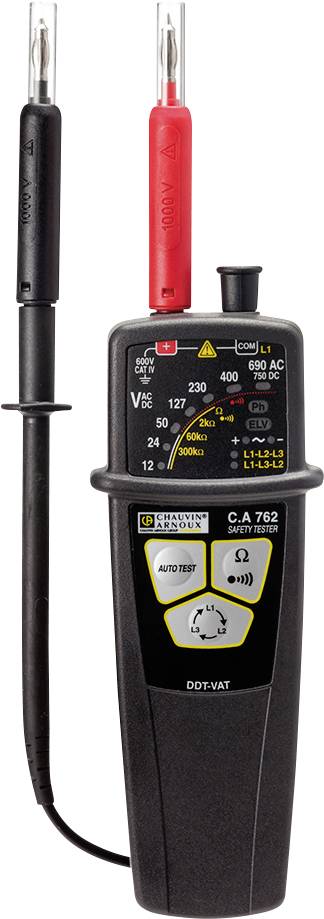

Chauvin Arnoux C.A 762 IP2X Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
109,00 €
3
3% = 3,03 €
105,97 €
5
4% = 4,03 €
104,97 €
10
5% = 5,03 €
103,97 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (109,00 € / Stück)
109,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CA 762 Spannungsprüfer mit IP2X-Prüfspitzen
- Zweipoliger Spannungsprüfer mit LED-Anzeige zur normgerechten Überprüfung der Spannungsfreiheit
- Vollständiger Selbsttest integriert
- Spannungsprüfung bis 690 V AC / 750 V DC
- Abnehmbare Prüfspitzen und Messleitungen zum einfachen Auswechseln je nach Anwendung
- Außenleitererkennung mit nur einer Prüfspitze
- Mit Drehfeldrichtungsanzeige bis 400 Hz und erweiterter Durchgangsprüfung
Technische Daten
- Spannungsprüfung
- Spannungen:
- 12 V ≤ U ≤ 690 VAC
- 12 V ≤ U ≤ 750 VDC
- Frequenzen: DC, 16 2/3 Hz bis 800 Hz
- Eingangsimpedanz: 400 kΩ
- Max. Scheitelstrom: 3,5 mARMS
- Polaritätsanzeige: Ja
- Anzeige gefährlicher Spannungen:
- Die rote LED (Extra Low Voltage) leuchtet, sobald die Spannung eine ungefährliche Kleinspannung
- übersteigt und blinkt umso schneller, je höher die anliegende Spannung ist
- Anzeige Außenleiter / Neutralleiter:
- bei mehr als 50 V (45 - 65 Hz)
- bei mehr als 150 V (16 2/3 Hz - 45 Hz)

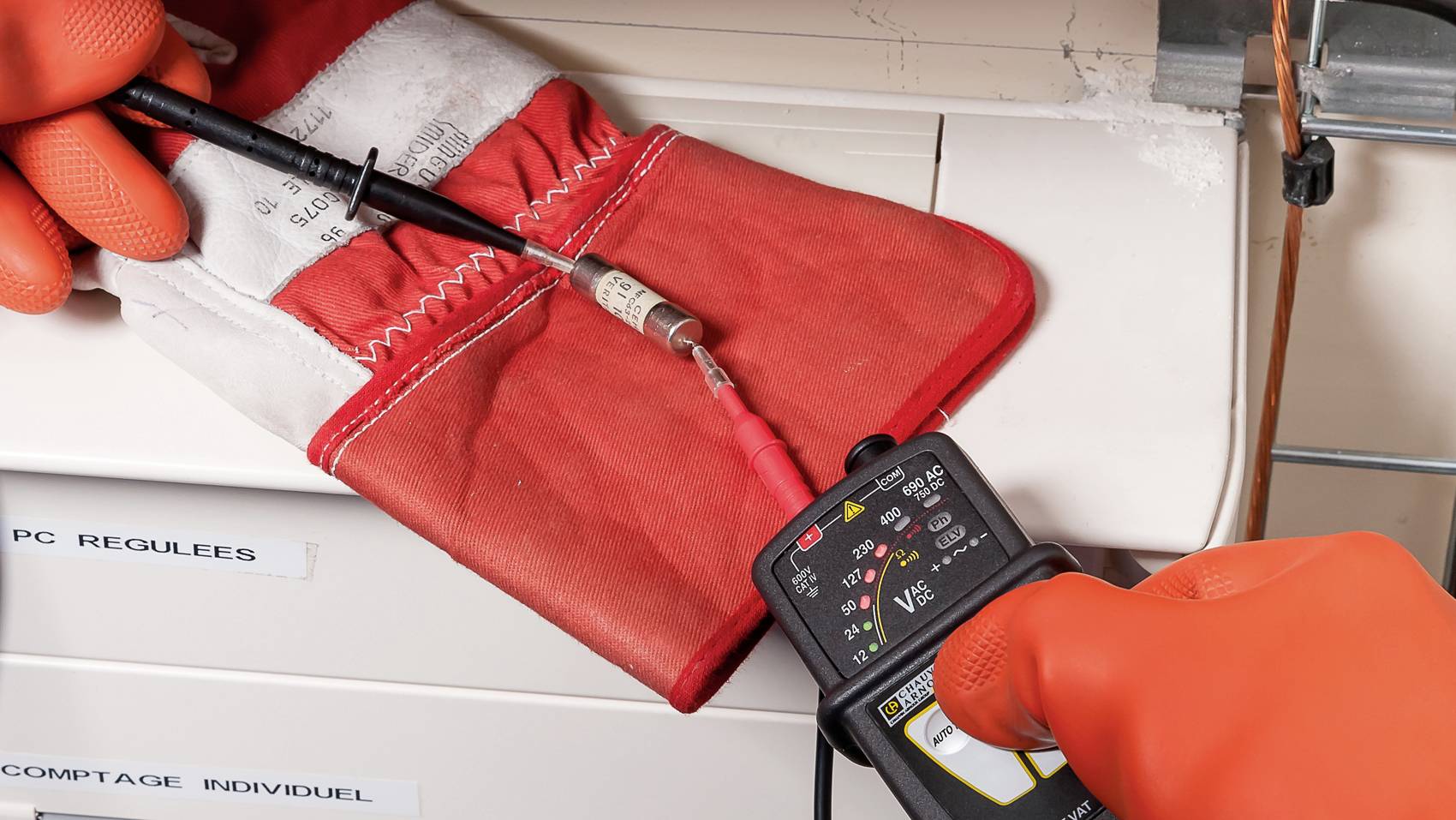

- Akustische Durchgangsprüfung:
- Ansprechschwelle: 100 Ω typisch (150 Ω max.)
- Erweiterte Durchgangsprüfung: 2 kΩ, 60 kΩ, 300 kΩ
- Prüfstrom: ≤ 1 mA
- Leerlaufspannung: ≤ 3,3 V
- Schutz: bis 1000 V
- Drehfeldrichtungsanzeige: 2-Leiter-Verfahren
- Spannung L-L: 50 V ≤ U ≤ 690 VAC
- Frequenz: zwischen 45 Hz und 400 Hz
- Akustisches Signal: Unterbrochener Ton bei Spannungserkennung, Dauerton bei Durchgangsprüfung
- Normen und elektrische Sicherheit:
- IEC 61010 600 V CAT IV
- IEC 61243-3 für Spannungsprüfer
- IEC 61326-1, Emissivität und Immunität im industriellen Umfeld
- Schutzart des Gehäuses:
- Gehäuse: IP65
- Prüfspitzen (je nach Option und Artikel-Nr.): IP2X
- Klimabedingungen Benutzung von -15 °C bis +45 °C / 20 % bis 95 % rel. Feuchte
- Stromversorgung 2 Batterien 1,5 V (AAA oder LR3)
- Batteriebetriebsdauer: 7 000 Messungen zu je 10 s
- Produkt-Art
Zweipoliger Spannungsprüfer
- Messfunktion
Drehfeldprüfung
Durchgangsprüfung
Phasenprüfung
- Anzeige
LED
Akustik
- Messbereich V/AC
12 bis 690 V
- Messbereich V/DC
12 bis 750 V
- Messkategorie
CAT IV 600 V
IP65
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 163 x 64 x 40 mm
- Gewicht
210 g
- Messbereich V/AC max.
690 V
- Messbereich V/AC min.
12 V
- Messbereich V/DC max.
750 V
- Messbereich V/DC min.
12 V
- Breite
64 mm
- Höhe
40 mm
- Länge
163 mm
- Typ
C.A 762 IP2X
Dokumente & Downloads
Datenblatt
Datenblatt 1432229 Chauvin Arnoux C.A 762 IP2X Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Datenblatt 1432229 Chauvin Arnoux C.A 762 IP2X Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1432229 Chauvin Arnoux C.A 762 IP2X Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Bedienungs- und Sicherheitshinweise 1432229 Chauvin Arnoux C.A 762 IP2X Zweipoliger Spannungsprüfer CAT IV 600 V LED, Akustik
Beschreibung

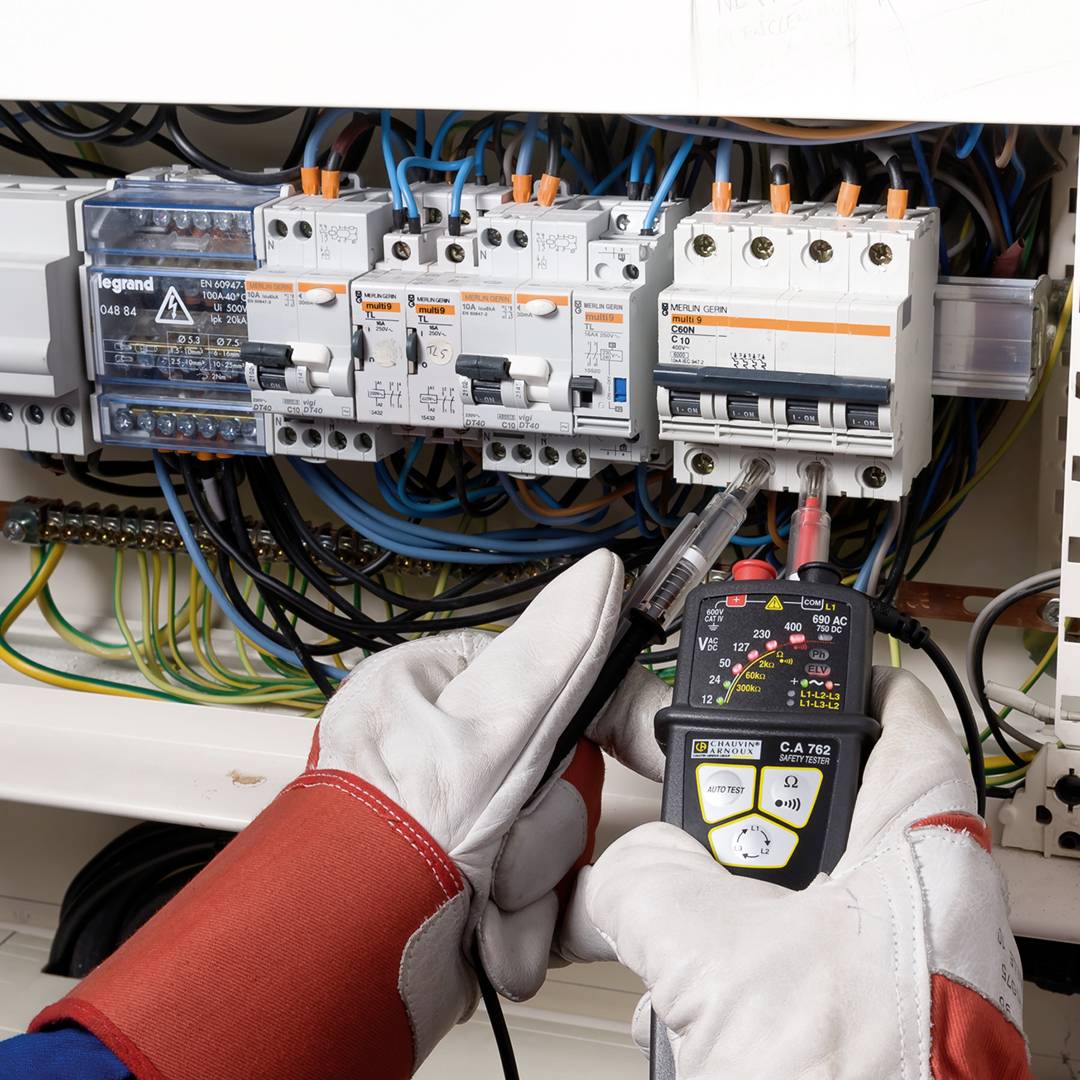

Der Spannungsprüfer (VAT) CA 762 ist ein unverzichtbares Hilfsmittel für jeden Elektriker, um vor einem Eingriff in eine ans Netz angeschlossene Elektroanlage die Spannungsfreiheit zu prüfen. Er erfüllt die Norm IEC 61243-3 Ausg. 3 und kann daher bei allen Außen- und Innen-Anlagen der Kategorie 600 V CAT IV verwendet werden. Um bestimmte, in einigen Ländern geltende Normen und Vorschriften zu erfüllen, gibt es zwei Bestellnummern - mit und ohne IP2X-Zubehör. Der CA 762 verfügt mit der ELV-LED, die blinkt, sobald eine Spannung von mehr als 50 VAC oder 120 VDC anliegt, über ein redundantes Sicherheitssystem.

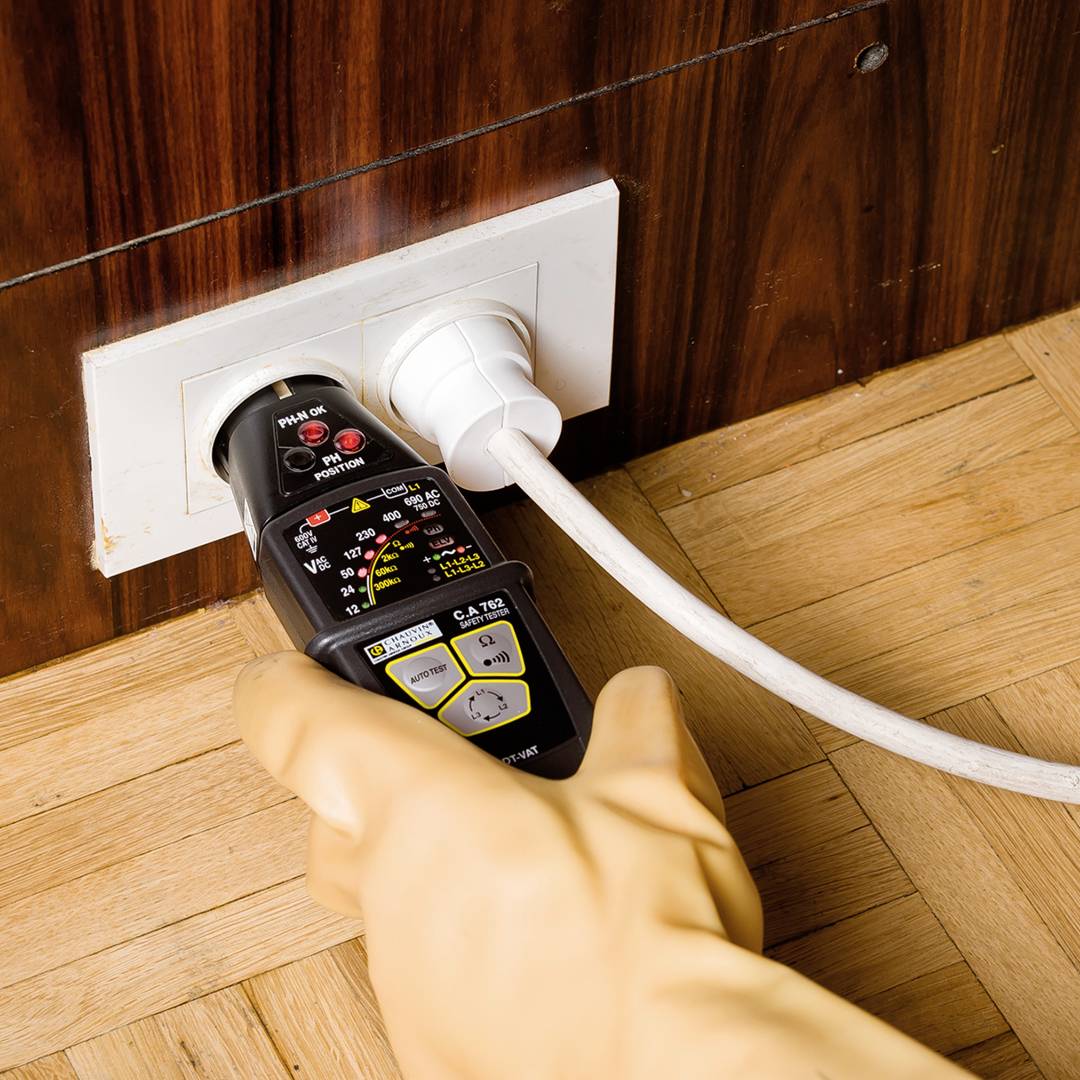

Beim umfassenden Selbsttest des CA 762 erfolgt eine Prüfung der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und des einwandfreien Zustands der Messleitungen. Die Prüfspitze und die Leitungen sind abnehmbar. Mit dem optionalen Adapter CA 753 können Prüfung an Schukosteckdosen schnell und einfach erfolgen.
Beim umfassenden Selbsttest des CA 762 erfolgt eine Prüfung der elektrischen Schaltkreise, der Stromversorgung, der Anzeigen und des einwandfreien Zustands der Messleitungen. Die Prüfspitze und die Leitungen sind abnehmbar. Mit dem optionalen Adapter CA 753 können Prüfung an Schukosteckdosen schnell und einfach erfolgen.
Lieferumfang
- 1 schwarzes Anschlusskabel 1,10 m lang
- 1 Satz abnehmbare Prüfspitzen IP2X Ø 4 mm
- 1 Handschlaufe
- 2 Batterien 1,5 V LR03/AAA
- 1 Bedienungsanleitung in 5 Sprachen
