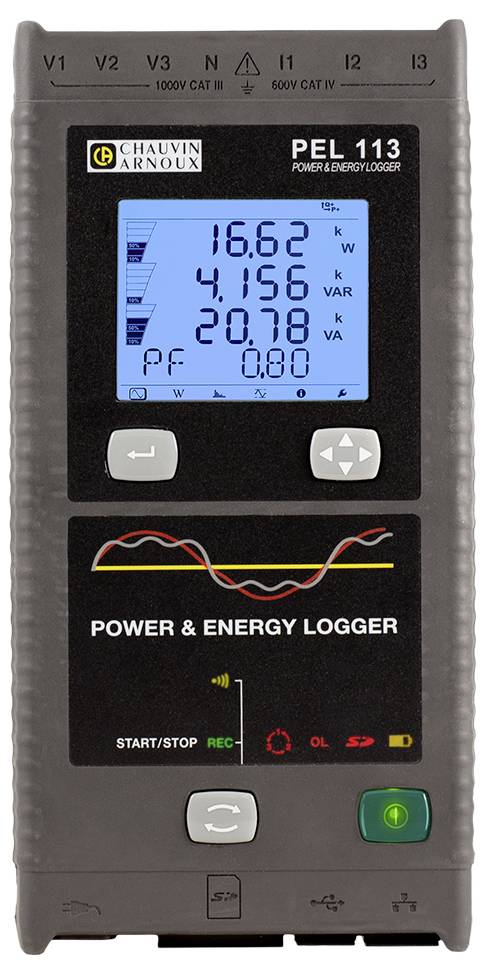

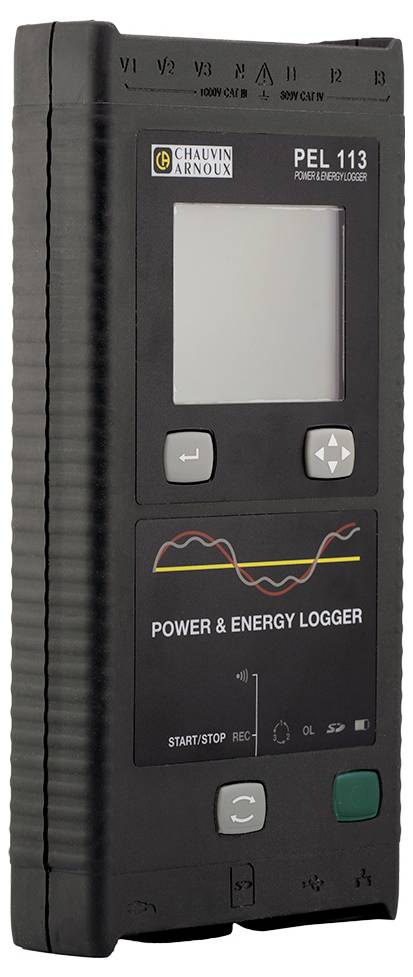

Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion, Energiemessungen, Lastanalysen,
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3.649,00 €
3
2% = 88,93 €
3.560,07 €
5
3% = 118,58 €
3.530,42 €
10
4% = 148,22 €
3.500,78 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (3.649,00 € / Stück)
3.649,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PEL 113 Leistungs- und Energierecorder DV-Komplett-Set
- Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
- Leistungen aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
- Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen
- Komplett-Set mit Protokollsoftware DataView, 3 flexible Stromwandler, PEL Netzadapter, Magnetmessspitzen und mehr
- Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
- Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server

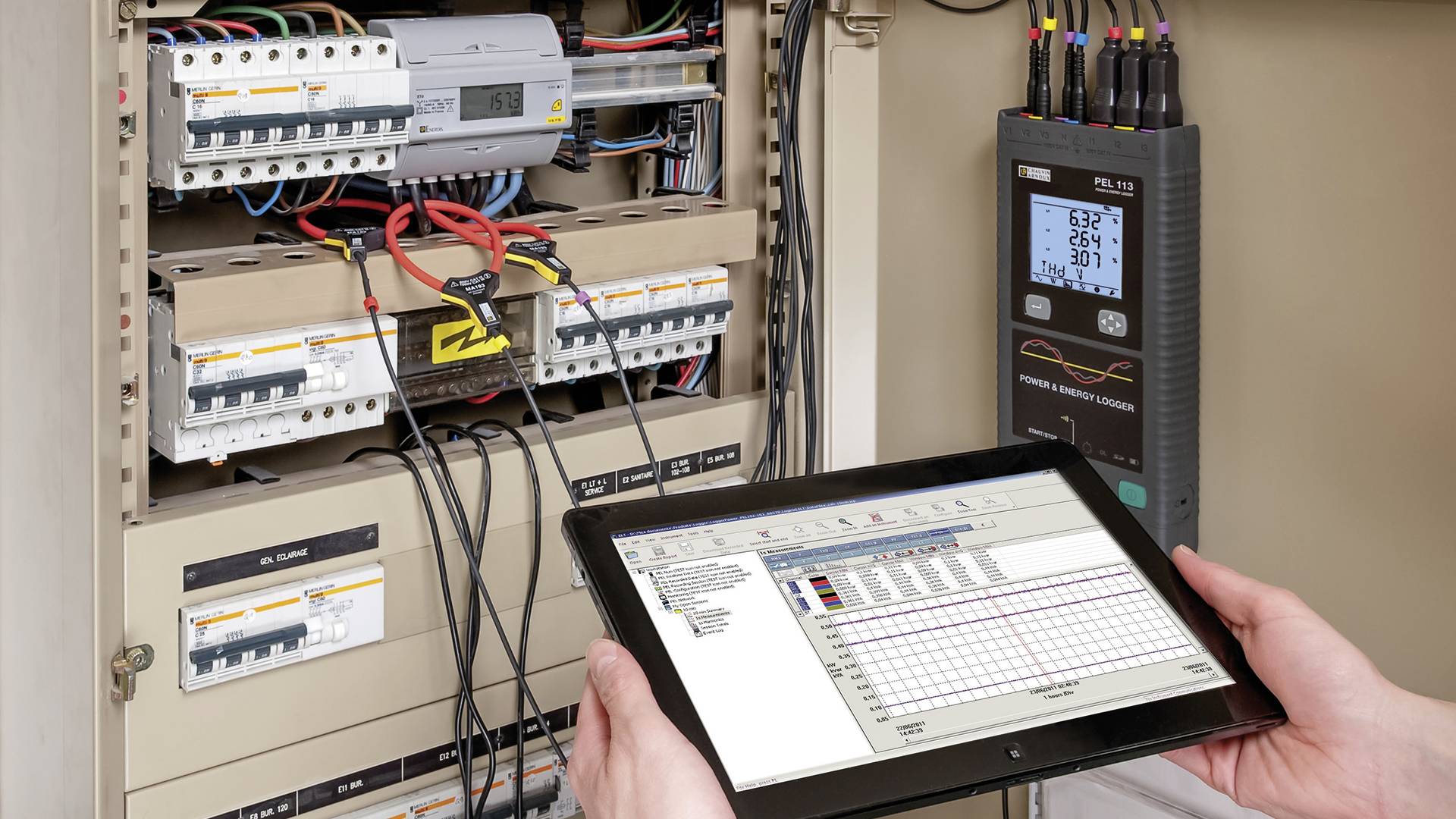

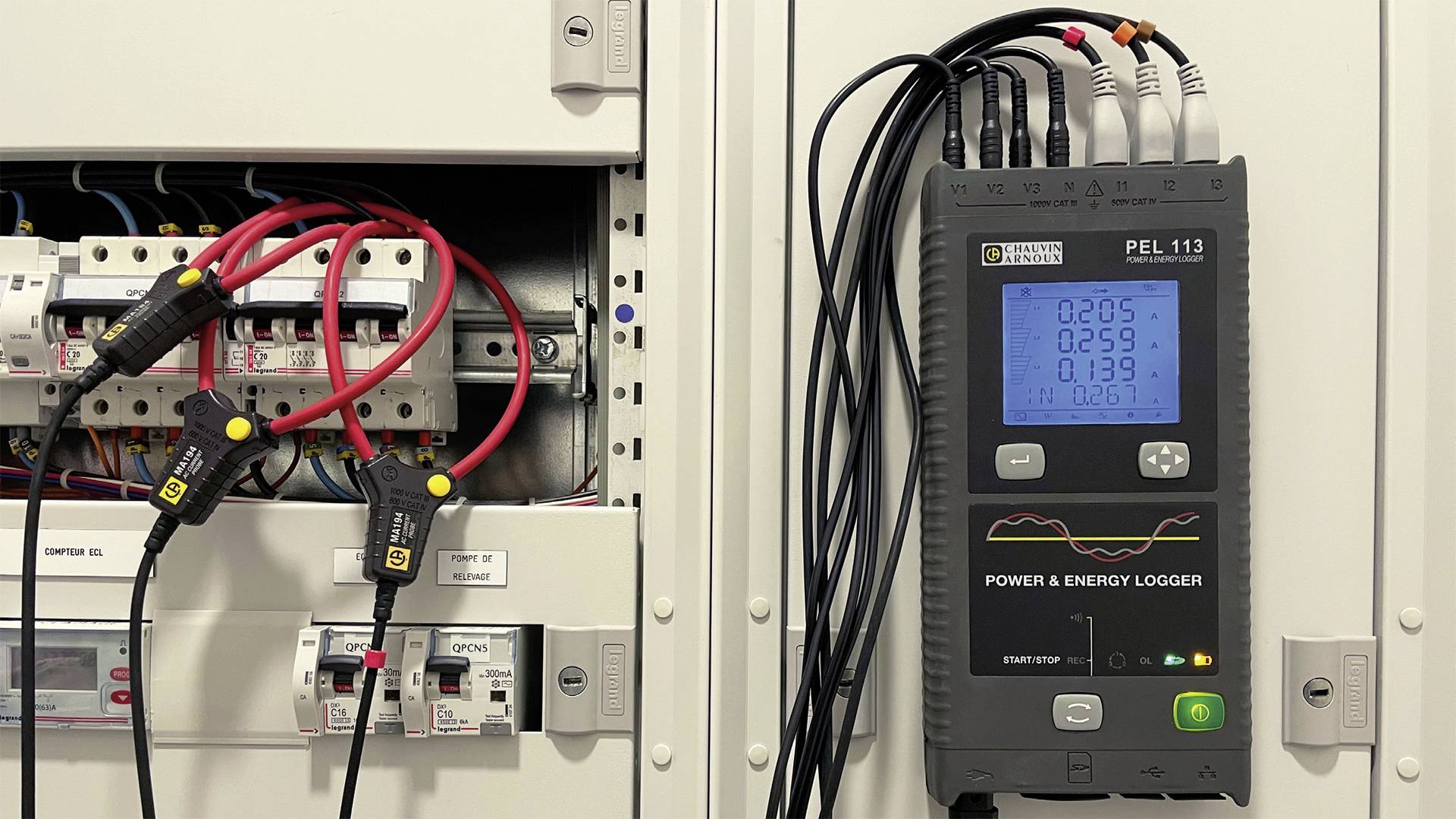

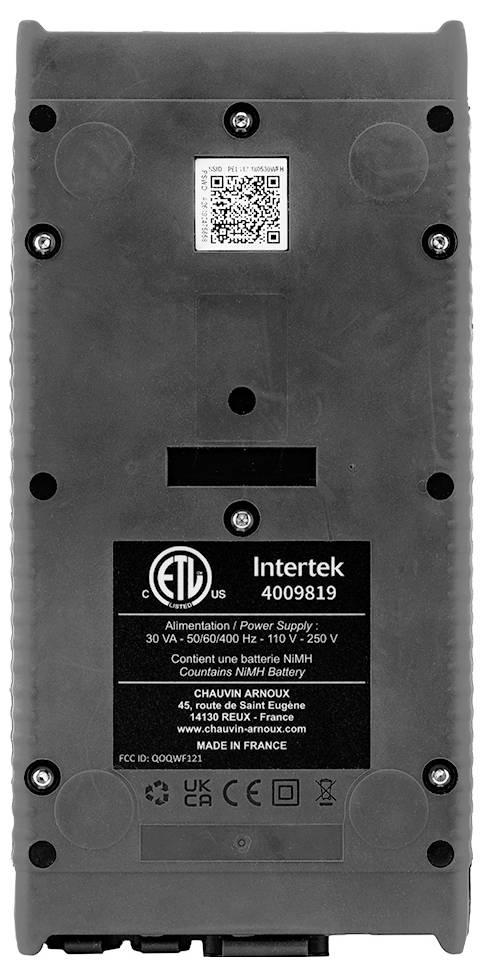

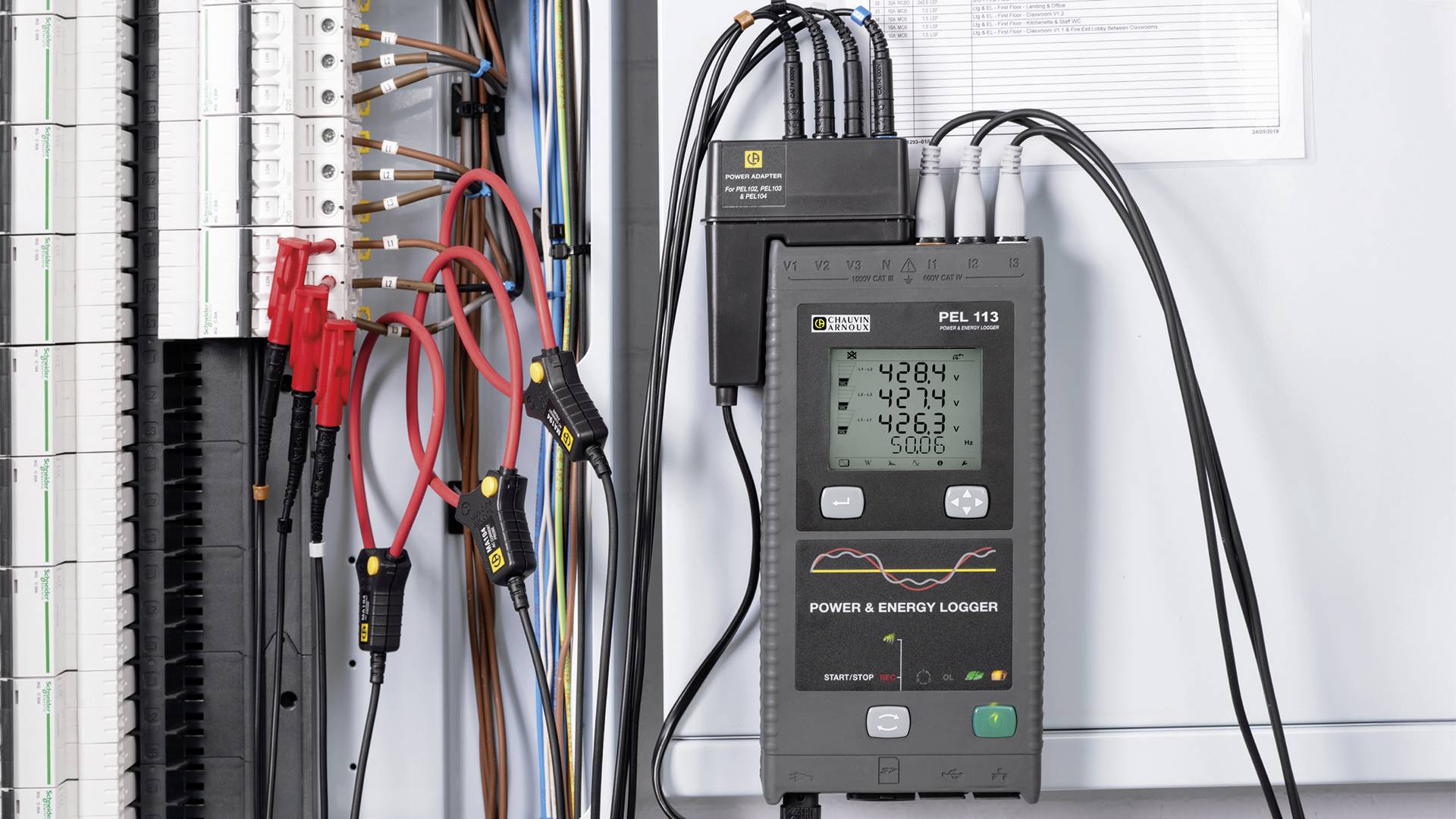

- Kompaktes, schmales Gehäuse mit magnetischer Rückseite zur praktischen Anbringung im Schaltschrank
- Geliefert mit: 1 Transporttasche, 3 MA194-350 MiniFLEX Stromwandler, 1 PEL Netzadapter, 4 Spannungsmessleitungen, 4 Reeling-Boxen, 4 Krokodilklemmen, 4 Magnetmessspitzen, 1 Software DataView, 1 Satz Kennzeichnungsteile, 1 SD-Karte, 1 Adapter SD/USB, 1 USB-Kabel, 1 Netzkabel, 1 PC-Software (PEL Transfer), 1 Schnellstartanleitung
Technische Daten
- Display: Mit vierfacher Digitalanzeige
- Art der Anlagen: Einphasig, zweiphasig, Drehstrom mit oder ohne Neutralleiter und noch weitere spezielle Anlagentypen
- Anzahl Kanäle: 3 Eingänge für Spannung, 3 Eingänge für Strom (Berechneter Neutralleiterstrom)
- Netzfrequenz: DC, 50 Hz, 60 Hz und 400 Hz
- Spannung (Messbereiche): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Wandlerverhältnisse: bis 650 000 V / bis 25 000 A
- Leistung:10 W bis 10 GW / 10 var bis 10 Mvar / 10 VA bis 10 GVA
- Energie: bis 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Phasenlage: cos φ, tan Φ, PF
- Oberschwingungen:THD
- Zusätzliche Funktionen: Phasenfolge, Min / Max, Alarm, Magnet-Befestigung
- Erfassungsintervall / Aggregation:5 Messungen/s / von 1 mn bis 60 mn
- Speicher: SD-Karte, 8 GB (SD-HC-Karte bis 32 GB)
- Schnittstellen:USB, Ethernet, Wifi (Access Point und Hotspot), IRD Server DataView® Synch
- Abmessungen: 256 x 125 x 37 mm
- Gewicht: 950 g
- Betriebstemperaturbereich: 0 °C bis +50 °C
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 1000 V
CAT IV 600 V
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 12.5 x 3.7 x 25.6 cm
- Gewicht
950 g
- Messart
3phasig
- Besonderheiten
inkl. Stromzangen
mit Loggerfunktion
Energiemessungen
Lastanalysen
Onlinemessungen
- Breite
3.7 cm
- Höhe
25.6 cm
- Länge
12.5 cm
- Schnittstellen
WLAN
Ethernet
USB
WiFi
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3436208 Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion, Energiemessungen, Lastanalysen,
Garantiebedingungen
Garantiebedingungen 3436208 Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion, Energiemessungen, Lastanalysen,
Beschreibung
PEL 113 misst und speichert alle Leistungen und Energien. Er kann überall dort eingesetzt werden, wo es Energie gibt:
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie
• kompakt und mit magnetischem Gehäuse
• 3 Spannungs- und 3 Stromeingänge
• Vierfache Digitalanzeige mit Beleuchtung
• Selbstversorgung über die Phase (mit Zubehör)
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
Stärken
• Möglichkeit von Aufzeichnungen über mehrere Monate
• Aufschlüsselung der Energieverluste
• Installation ohne Unterbrechung des Stromkreises
• Android-Anwendung mit Motordiagnose
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie
• kompakt und mit magnetischem Gehäuse
• 3 Spannungs- und 3 Stromeingänge
• Vierfache Digitalanzeige mit Beleuchtung
• Selbstversorgung über die Phase (mit Zubehör)
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
Stärken
• Möglichkeit von Aufzeichnungen über mehrere Monate
• Aufschlüsselung der Energieverluste
• Installation ohne Unterbrechung des Stromkreises
• Android-Anwendung mit Motordiagnose

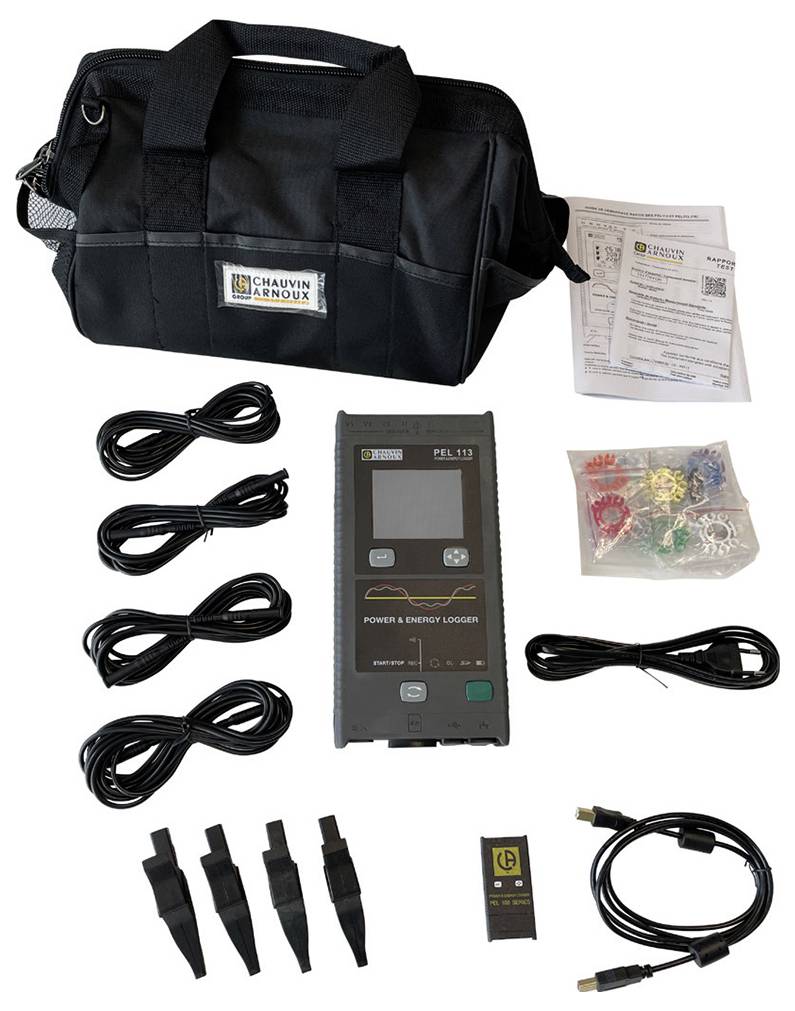

Lieferumfang
- 1 Transporttasche
- 3 MA194-350 MiniFLEX Stromwandler
- 1 PEL Netzadapter
- 4 Spannungsmessleitungen
- 4 Reeling-Boxen
- 4 Krokodilklemmen
- 4 Magnetmessspitzen
- 1 Software DataView
- 1 Satz Kennzeichnungsteile
- 1 SD-Karte
- 1 Adapter SD/USB
- 1 USB-Kabel
- 1 Netzkabel
- 1 PC-Software (PEL Transfer) & Bedienungsanleitung zum Herunterladen von der Website
- 1 Schnellstartanleitung
