Chauvin Arnoux PEL 115 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3.480,00 €
3
2% = 84,82 €
3.395,18 €
5
3% = 113,08 €
3.366,92 €
10
4% = 141,35 €
3.338,65 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (3.480,00 € / Stück)
3.480,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
PEL 115 Leistungs- und Energierecorder ohne Stromwandler
- Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
- Leistungen aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
- Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen

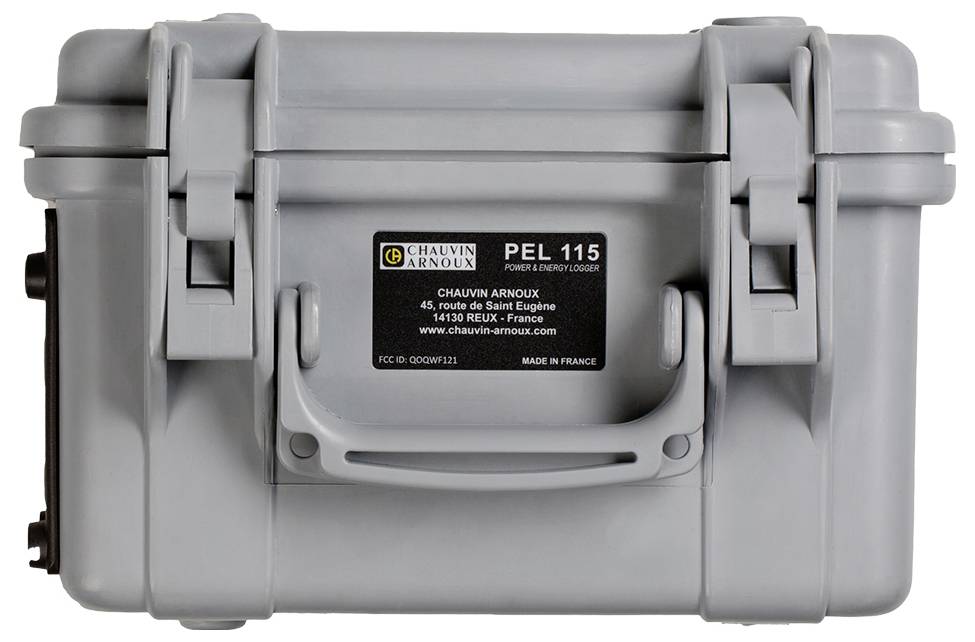

- Im baustellentauglichen Gehäuse, unempfindlich gegen Stöße, UV-Strahlen und Wärme und für die Anbringung an Stromleitungsmasten geeignet
- Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
- Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server
- Kostenlose Android-App mit Motor-Analyse-Funktionen: Drehzahl, Wirkungsgrad und Drehmoment eines Motors ohne mechanische Sensoren
Eco contribution recycling symbols
Technische Daten
- Allgemein
- Display: Mit vierfacher Digitalanzeige
- Art der Anlagen: Einphasig, zweiphasig, Drehstrom mit oder ohne Neutralleiter und noch weitere spezielle Anlagentypen
- Anzahl Kanäle: 4 Spannungseingänge & 4 Stromeingänge
- Messungen
- Netzfrequenz: DC, 50 Hz, 60 Hz und 400 Hz
- Spannung (Messbereiche): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Strom (je nach Stromwandler) von 5 mAac bis 10 kAac / 50 mAdc bis 5 kAdc
- Berechnete Werte
- Wandlerverhältnisse: bis 650 000 V / bis 25 000 A
- Leistung: 10 W bis 10 GW / 10 var bis 10 Mvar / 10 VA bis 10 GVA
- Energie: bis 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Phasenlage: cos φ, tan Φ, PF
- Oberschwingungen: THD
- Zusätzliche Funktionen
- Phasenfolge: Ja
- Min / Max: Ja
- Alarm: Ja
- Befestigung per Halterung (optional erhältlich)
- Datenaufzeichnung
- Erfassungsintervall / Aggregation: 5 Messungen/s / von 1 mn bis 60 mn
- Speicher: SD-Karte, 8 GB (SD-HC-Karte bis 32 GB)
- Betriebstemperaturbereich: -20 °C bis +50 °C
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT IV 1000 V
- Anzeige (Details)
Four-line digital display
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
110 V
- Abm.
(L x B x H) 24.5 x 18 x 27 cm
- Gewicht
3.4 kg
- Messart
3phasig
- Besonderheiten
mit Loggerfunktion
Energiemessungen
Lastanalysen
Onlinemessungen
- Breite
18 cm
- Höhe
27 cm
- Länge
24.5 cm
- Schnittstellen
USB
WiFi
WLAN
Ethernet
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3307920 Chauvin Arnoux PEL 115 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3307920 Chauvin Arnoux PEL 115 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Garantiebedingungen
Garantiebedingungen 3307920 Chauvin Arnoux PEL 115 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Beschreibung
Der PEL 115 misst und speichert alle Leistungen und Energien. Der PEL 115 hat ein Gehäuse der Schutzart IP67 und ist für den Einsatz im Freien und in verschiedenen Bereichen geeignet:
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie

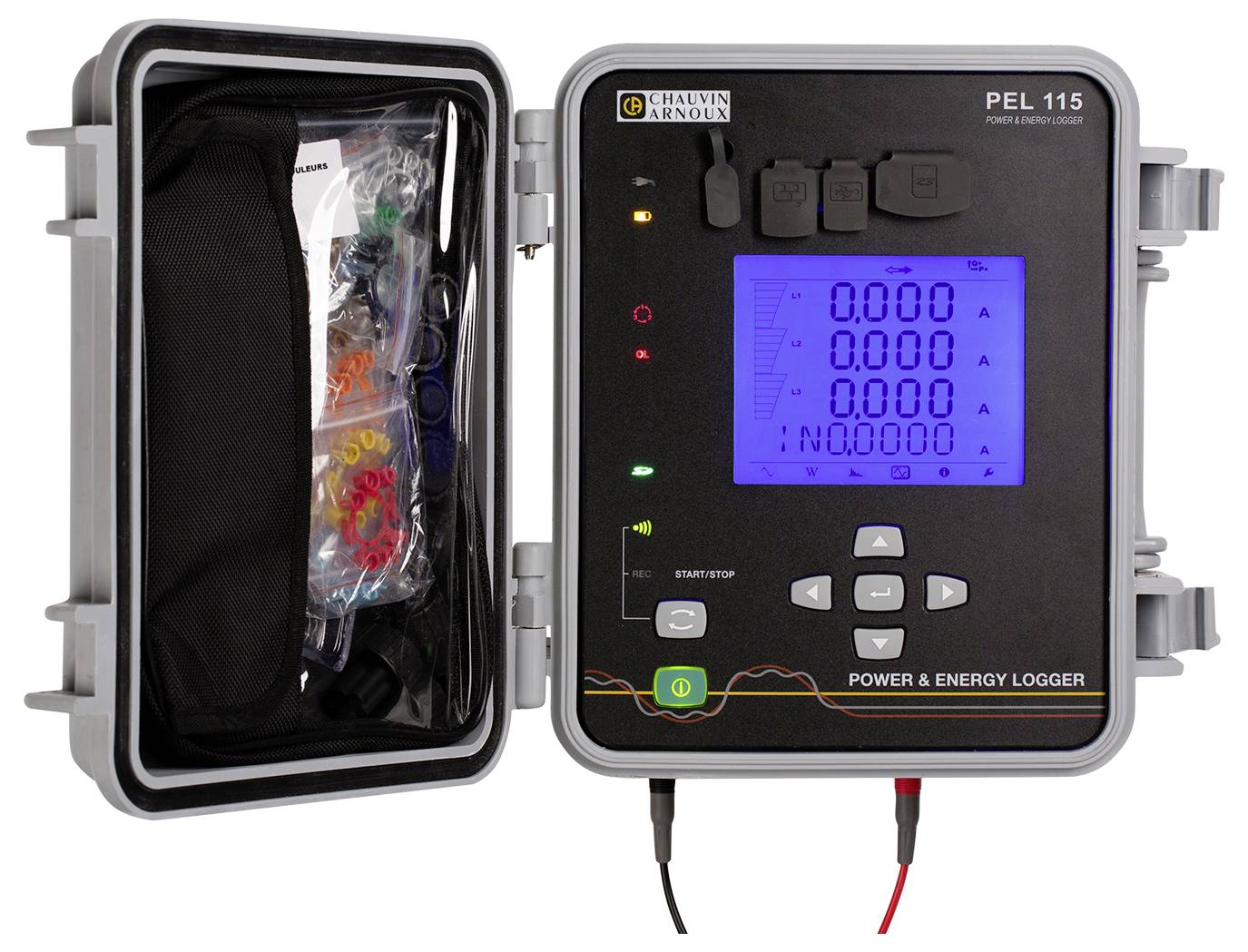

Im Baustellengehäuse kann das Gerät mit Hilfe des mitgelieferten Befestigungssatzes auf einfache Weise an der Spitze eines Strommastes montiert werden. Das große, hintergrundbeleuchtete Display ist unter allen Umgebungsbedingungen gut ablesbar. Das Gerät verfügt über vier Spannungs- und vier Stromeingänge.
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie
Im Baustellengehäuse kann das Gerät mit Hilfe des mitgelieferten Befestigungssatzes auf einfache Weise an der Spitze eines Strommastes montiert werden. Das große, hintergrundbeleuchtete Display ist unter allen Umgebungsbedingungen gut ablesbar. Das Gerät verfügt über vier Spannungs- und vier Stromeingänge.
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
Lieferumfang
- 1 Transporttsche für Zubehör
- 5 Spannungsmessleitungen IP67
- 5 Krokodilklemmen (verriegelbar)
- 1 Satz Kennzeichnungsteile
- 1 SD-Karte
- 1 Adapter SD/USB
- 1 USB-Kabel
- 1 PC-Software (PEL Transfer) & Bedienungsanleitung zum Herunterladen von der Website
- 1 Schnellstartanleitung
