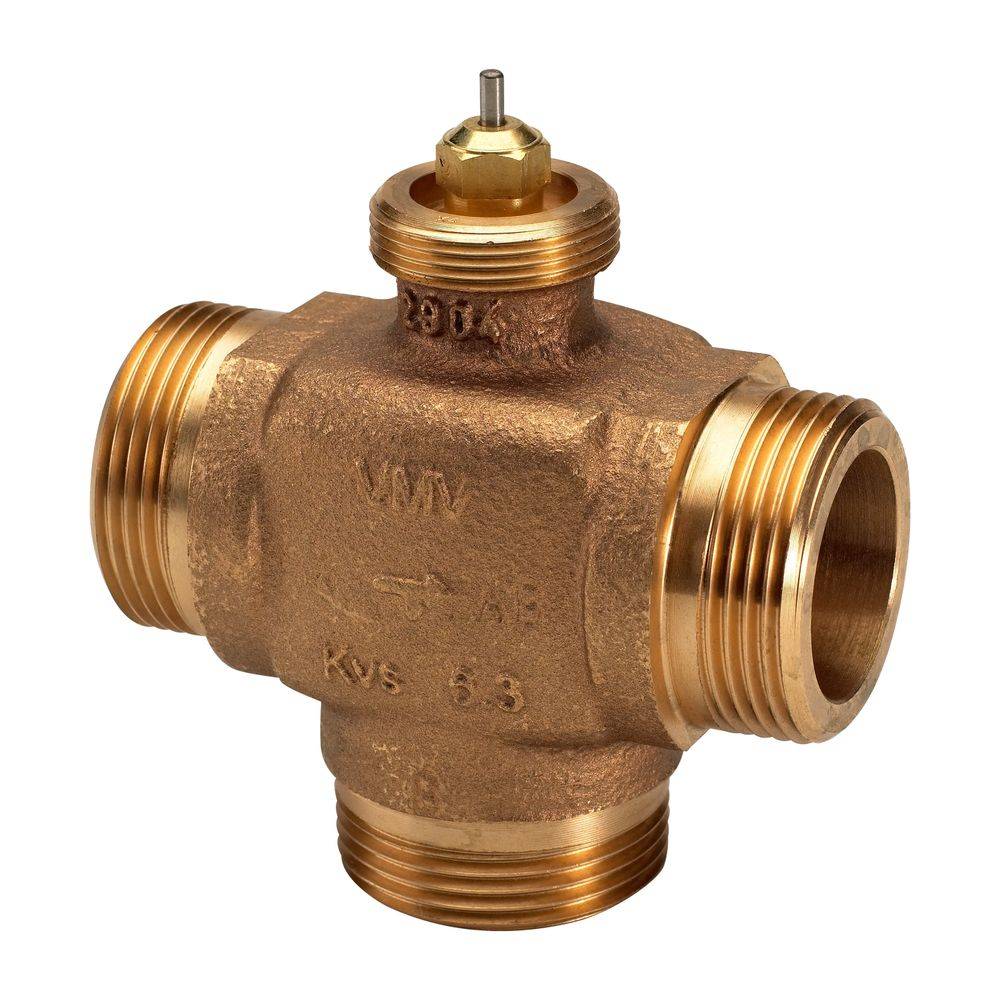

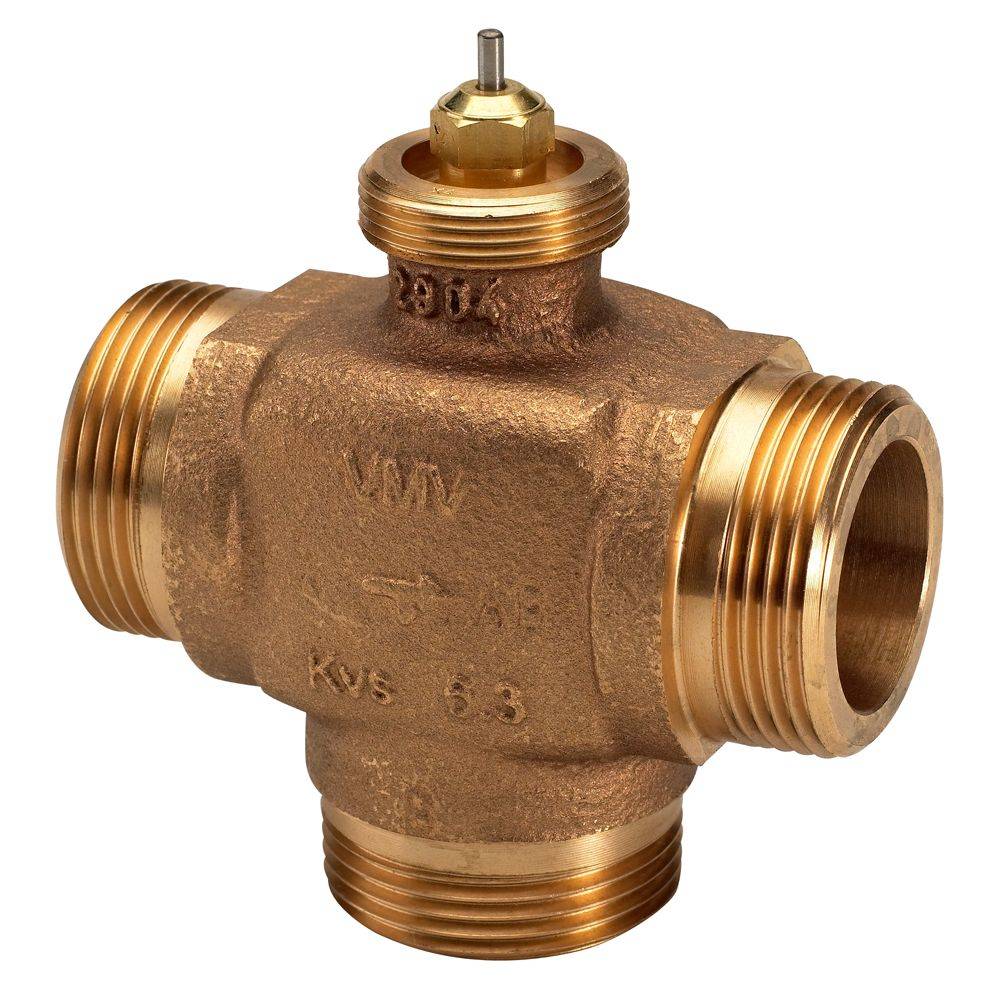

Danfoss 3-Wege-Mischventil VMV, DN 32, Kvs 10,0m3/h, PN 16, G 1 1/2" Außengewinde, Rotguss RG5, 065F6032
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
171,34 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 065F6032
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: VMV
- Hersteller-Serie: Motorregelventile
- Unterliegt EU Trinkwasserverordnung: Nein
- Werkstoffgüte: Bronze (Rg 5)
- Druckstufe Artikel: PN 16
- Rohraußendurchmesser alle Anschlüsse: 32
- Mit Kupplungsanschluss 3: ja
- Druckstufe Flansch: PN 16
- Hublänge: 3,1
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Kvs-Wert: 10
- Anschlüsse: Außengewinde
- Nenndurchmesser: DN 32
- Max. Differenzdruck in geöffneter Stellung: 0,2
- Leckverlust des Kvs-Wertes: 0,05
- Einstellverhältnis (Svo): 3
- Leckverlust des Kvs-Wertes Bypass: 0,1
- Herst.-Teilenr.
065F6032
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915860195 Danfoss 3-Wege-Mischventil VMV, DN 32, Kvs 10,0m3/h, PN 16, G 1 1/2" Außengewinde, Rotguss RG5, 065F6032
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 915860195 Danfoss 3-Wege-Mischventil VMV, DN 32, Kvs 10,0m3/h, PN 16, G 1 1/2" Außengewinde, Rotguss RG5, 065F6032
Beschreibung
Das Danfoss 3-Wege-Mischventil VMV DN 32 ist ein hochwertiges Motorregelventil aus der Danfoss Fernwärme-Komponentenserie. Es verfügt über einen Nenndurchmesser von DN 32, einen Kvs-Wert von 10,0 m³/h und ist für einen maximalen Betriebsdruck von PN 16 ausgelegt. Das Ventilgehäuse besteht aus robustem Bronze (Rg 5) und ist mit einem Außengewindeanschluss G 1 1/2" A (ISO 228/1) ausgestattet. Es eignet sich besonders für die Vorlauftemperaturregelung in Heizungs- und Fernwärmeanlagen.
Wie ist das Danfoss 3-Wege-Mischventil konstruiert und welche Anschlussarten sind verfügbar?Das 3-Wege-Mischventil VMV ist in den Nennweiten DN 15 bis DN 40 erhältlich und bietet Anschlussmöglichkeiten sowohl mit Innengewinde (RAV-Anschluss) als auch mit Außengewinde (M30-Anschluss). Die vorliegende Ausführung besitzt einen M30-Außengewindeanschluss G 1 1/2" A (ISO 228/1), der eine einfache Integration in bestehende Anlagen ermöglicht. Das Ventilgehäuse aus Bronze (Rg 5) bietet eine hohe Beständigkeit gegenüber Korrosion und mechanischer Beanspruchung.
Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?Das Ventil ist für Kreislaufwasser und Wasserglycolgemische bis zu 30 % geeignet und kann in einem Temperaturbereich von 2 °C bis 120 °C eingesetzt werden. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,2 bar. Das Einstellverhältnis (Svo) liegt bei 3, was eine präzise Regelung der Durchflussmenge ermöglicht. Der Leckverlust des Kvs-Wertes beträgt 0,05, der Leckverlust im Bypass 0,1.
Mit welchen Stellantrieben und Steuerungen ist das Ventil kompatibel?Das Danfoss 3-Wege-Mischventil VMV kann mit verschiedenen elektrischen und thermischen Stellantrieben kombiniert werden. Dazu zählen die elektrischen Stellantriebe AMV(E) 10, 13 sowie AMV150 und AMV(E) 130/140. Zusätzlich ist die Kombination mit thermischen Stellantrieben ABV sowie Thermostaten RAVK im Temperaturbereich von 25 °C bis 45 °C möglich, insbesondere in den Nennweiten DN 15 und DN 20.
Technische Daten
Nenndurchmesser: DN 32
Kvs-Wert: 10,0 m³/h
Druckstufe: PN 16
Werkstoff: Bronze (Rg 5)
Anschluss: Außengewinde G 1 1/2" A (ISO 228/1)
Maximaler Differenzdruck (geöffnet): 0,2 bar
Temperaturbereich: 2 °C bis 120 °C (Kreislaufwasser/Wasserglycol bis 30 %)
Einstellverhältnis (Svo): 3
Leckverlust Kvs: 0,05
Leckverlust Bypass: 0,1
Hublänge: 3,1
Das Danfoss 3-Wege-Mischventil VMV DN 32 bietet eine zuverlässige und präzise Regelung der Vorlauftemperatur in Heizungs- und Fernwärmeanlagen. Mit seinem robusten Bronzegehäuse, dem Kvs-Wert von 10,0 m³/h und der Druckstufe PN 16 ist es für vielfältige Anwendungen geeignet und lässt sich flexibel mit verschiedenen Stellantrieben kombinieren.
Wie ist das Danfoss 3-Wege-Mischventil konstruiert und welche Anschlussarten sind verfügbar?Das 3-Wege-Mischventil VMV ist in den Nennweiten DN 15 bis DN 40 erhältlich und bietet Anschlussmöglichkeiten sowohl mit Innengewinde (RAV-Anschluss) als auch mit Außengewinde (M30-Anschluss). Die vorliegende Ausführung besitzt einen M30-Außengewindeanschluss G 1 1/2" A (ISO 228/1), der eine einfache Integration in bestehende Anlagen ermöglicht. Das Ventilgehäuse aus Bronze (Rg 5) bietet eine hohe Beständigkeit gegenüber Korrosion und mechanischer Beanspruchung.
Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?Das Ventil ist für Kreislaufwasser und Wasserglycolgemische bis zu 30 % geeignet und kann in einem Temperaturbereich von 2 °C bis 120 °C eingesetzt werden. Der maximale Differenzdruck in geöffneter Stellung beträgt 0,2 bar. Das Einstellverhältnis (Svo) liegt bei 3, was eine präzise Regelung der Durchflussmenge ermöglicht. Der Leckverlust des Kvs-Wertes beträgt 0,05, der Leckverlust im Bypass 0,1.
Mit welchen Stellantrieben und Steuerungen ist das Ventil kompatibel?Das Danfoss 3-Wege-Mischventil VMV kann mit verschiedenen elektrischen und thermischen Stellantrieben kombiniert werden. Dazu zählen die elektrischen Stellantriebe AMV(E) 10, 13 sowie AMV150 und AMV(E) 130/140. Zusätzlich ist die Kombination mit thermischen Stellantrieben ABV sowie Thermostaten RAVK im Temperaturbereich von 25 °C bis 45 °C möglich, insbesondere in den Nennweiten DN 15 und DN 20.
Technische Daten
Nenndurchmesser: DN 32
Kvs-Wert: 10,0 m³/h
Druckstufe: PN 16
Werkstoff: Bronze (Rg 5)
Anschluss: Außengewinde G 1 1/2" A (ISO 228/1)
Maximaler Differenzdruck (geöffnet): 0,2 bar
Temperaturbereich: 2 °C bis 120 °C (Kreislaufwasser/Wasserglycol bis 30 %)
Einstellverhältnis (Svo): 3
Leckverlust Kvs: 0,05
Leckverlust Bypass: 0,1
Hublänge: 3,1
Das Danfoss 3-Wege-Mischventil VMV DN 32 bietet eine zuverlässige und präzise Regelung der Vorlauftemperatur in Heizungs- und Fernwärmeanlagen. Mit seinem robusten Bronzegehäuse, dem Kvs-Wert von 10,0 m³/h und der Druckstufe PN 16 ist es für vielfältige Anwendungen geeignet und lässt sich flexibel mit verschiedenen Stellantrieben kombinieren.
