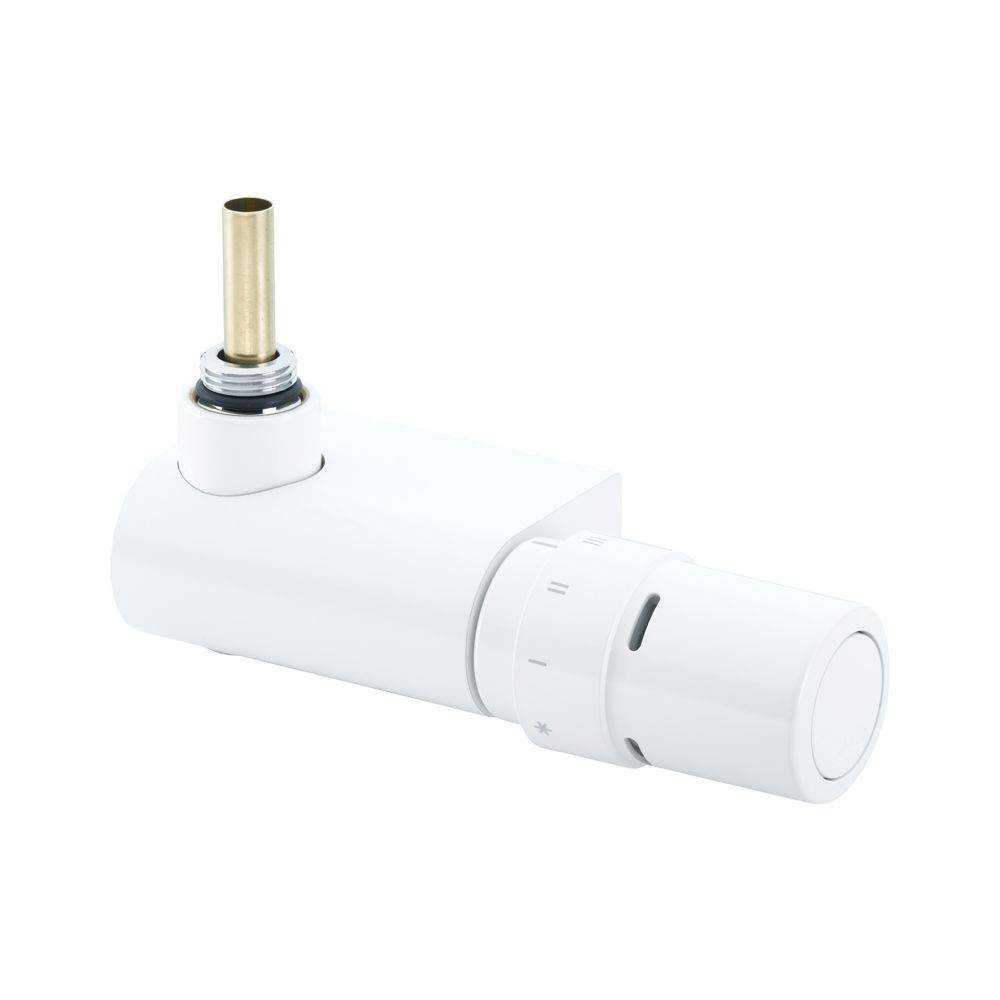

Danfoss Anschlussarmatur VHX Mono Set R 1/2", Eckausführung, Verkehrsweiß
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
173,36 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 013G4287
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: VHX-Sets (X-tra
- Hersteller-Serie: Produkte für Design-Heizkörper
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 103
- Form: rechtwinklig
- Oberflächenschutz: verchromt
- Bedienung: thermostatisch mit Knopf
- Automatische Durchflussregelung: nein
- Mit Staubkappe: nein
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: nein
- Geeignet für Zweirohrsystem: ja
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- KV-Wert: 0,12 - 0,4
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Vorab einstellbar: ja
- Kvs-Wert: 0,45
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein
- Inhalt
1 St.
Beschreibung
Die Danfoss Anschlussarmatur VHX Mono Set R 1/2" in Eckausführung und Verkehrsweiß ist speziell für optisch anspruchsvolle Design- und Handtuchwärmekörper mit einem ½"-Anschluss konzipiert. Als Lanzenventil für Zweirohrsysteme ermöglicht sie eine effiziente Heizungsanbindung und präzise Temperaturregelung. Das Set beinhaltet ein Fühlerelement RAX zur Raumtemperaturregelung und ist für eine einfache Installation ausgelegt.
Welche Merkmale zeichnen die Danfoss VHX Mono Anschlussarmatur aus?Die VHX Mono Anschlussarmatur ist als Lanzenventil ausgeführt und wird im Rücklauf installiert. Das integrierte Regelventil ist voreinstellbar und verfügt über eine optische Einstellkontrolle sowie eine Absperrmöglichkeit des Vorlaufs. Das Fühlerelement kann flexibel rechts oder links an der Armatur montiert werden. Die Armatur ist in der Ausführung R 1/2 Eck erhältlich und besitzt einen Mittenabstand von 50 mm. Das Gehäuse besteht aus Messing und ist in der Farbe Verkehrsweiß (RAL 9016) gehalten. Die spezielle Montageart ermöglicht eine beschädigungsfreie Installation, und die Stopfbuchse ist unter Anlagendruck austauschbar. Der zweite Heizkörperanschluss kann für den Anschluss eines elektrischen Heizstabs genutzt werden, was die Flexibilität bei der Heizkörperausstattung erhöht.
Wie wird die Temperatur mit der VHX Mono geregelt?Im Lieferumfang der Anschlussarmatur ist ein RAX-Fühler enthalten, der eine zuverlässige Raumtemperaturregelung ermöglicht. Alternativ kann die VHX Mono auch mit einem Rücklauftemperaturbegrenzer RTX kombiniert werden, um die Heizkörpertemperatur direkt zu steuern. Die Bedienung erfolgt thermostatisch über einen Knopf, und die Armatur ist vorab einstellbar, um den gewünschten Temperaturbereich festzulegen.
Was ist bei der Installation und Systemkompatibilität zu beachten?Die Danfoss VHX Mono Anschlussarmatur ist für Zweirohrsysteme konzipiert und nicht für Einrohrsysteme geeignet. Für die Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Die Montage erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge. Die Armatur ist absperrbar und kann sowohl für Wand- als auch für Bodenanschluss verwendet werden.
Technische Daten
Anschlussgröße Heizkörper: 1/2 Zoll (15 mm)
Ausführung: R 1/2 Eck
Kvs-Wert: 0,45 m³/h
Kv-Bereich mit RAX-Fühler: 0,10 - 0,45 m³/h
Maximaler Betriebsdruck: 10 bar
Maximaler Differenzdruck: 0,6 bar
Maximale Vorlauftemperatur: 120 °C
Lanzendurchmesser: 11 mm
Material Gehäuse: Messing
Oberfläche: Verkehrsweiß (RAL 9016)
Die Danfoss Anschlussarmatur VHX Mono Set bietet eine flexible und präzise Lösung für die Regelung von Design- und Badheizkörpern in Zweirohrsystemen. Mit einem Kvs-Wert von 0,45 m³/h, einem maximalen Betriebsdruck von 10 bar und der Möglichkeit zur Erweiterung mit einem elektrischen Heizstab erfüllt sie anspruchsvolle Anforderungen an Funktionalität und Design. Die maximale Vorlauftemperatur von 120 °C unterstreicht die Leistungsfähigkeit dieser Armatur.
Lieferumfang
1x Danfoss Anschlussarmatur VHX Mono Set
1x Fühlerelement RAX
