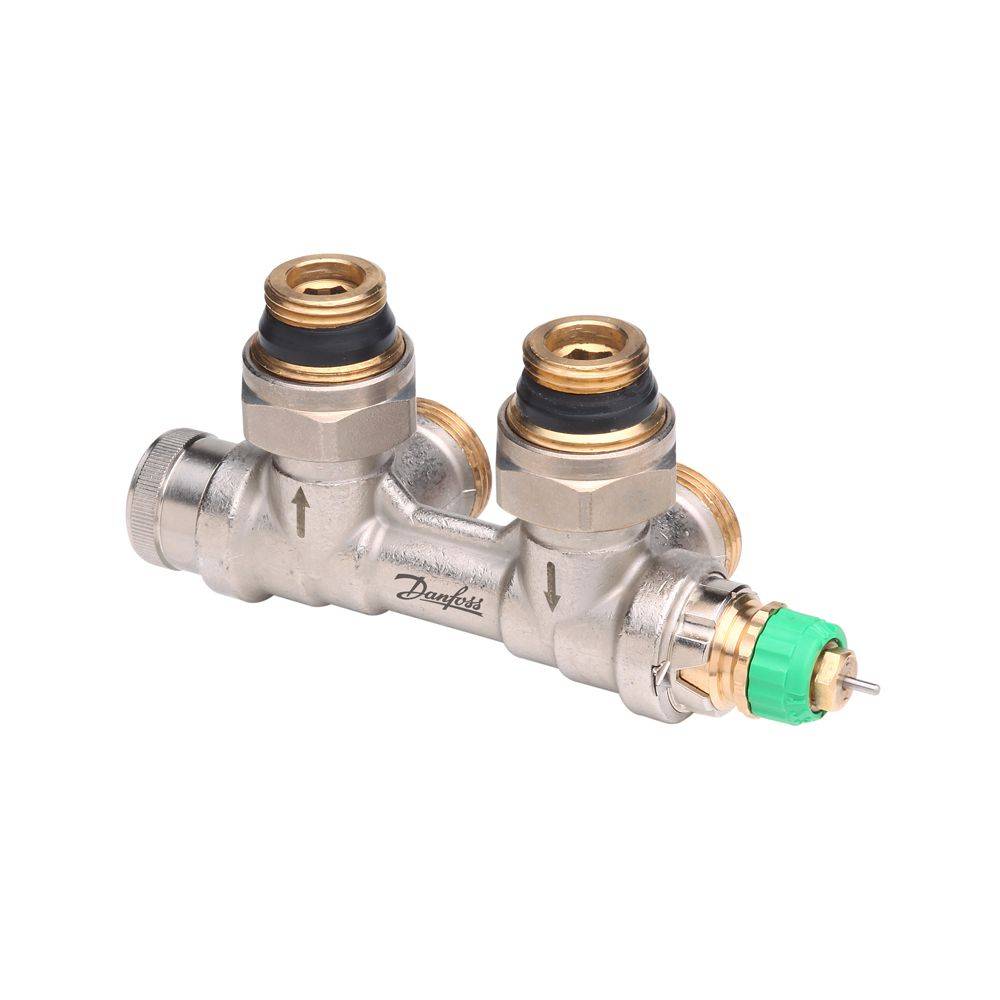

Danfoss dyn, VHS-DV Fühler rechts Eckausführung, Ventileinsatz im Rücklauf für Heizkörper mit 1/2"

Der Danfoss dyn. VHS-DV Fühler rechts Eck ist eine druckunabhängige Universalanschlussarmatur für Heizkörper mit einem 1/2" Ventileinsatz im Rücklauf. Diese Armatur der Danfoss VHS-Ventile Serie ist ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Achsabstand von 50 mm zwischen Vor- und Rücklauf. Sie ist für den Einsatz in Zweirohr-Heizungssystemen konzipiert und ermöglicht eine präzise Regelung des Volumenstroms.
Wie wird der Volumenstrom konstant gehalten?Das Danfoss VHS-DV Ventil ist mit einem integrierten Differenzdruckregler ausgestattet, der den Differenzdruck auf einem Wert von 0,1 bar stabilisiert. Dies stellt einen konstanten Volumenstrom am Heizkörper sicher, unabhängig von Druckschwankungen im System. Eine Durchflussregelvorrichtung ermöglicht die Voreinstellung des maximalen Volumenstroms im Bereich von 10 bis 135 l/h. Das Ventil eignet sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss und kann mit den Standardthermostaten von Danfoss kombiniert werden.
Welche Bauweise und Anschlussmerkmale bietet das Ventil?Das Ventilgehäuse des Danfoss VHS-DV besteht aus robustem Messing und ist in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und in einem geschmierten O-Ring gelagert. Die komplette Stopfbuchse kann bei Bedarf unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden. Das Ventil ist als Eckausführung mit rechts angeordnetem Fühler konzipiert und besitzt einen Achsabstand von 50 + 1,5 mm. Der Anschluss an die Anlage erfolgt über ein G 3/4 A Gewinde, der Heizkörperanschluss über ein R 1/2 Gewinde. Ein selbstdichtendes Anschlussstück aus Messing ist für Klemmverbindungen vorbereitet. Das Ventil ist absperrbar und je nach Ausführung entleerbar. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge. Eine grüne Bauschutzkappe wird mitgeliefert und kann zur manuellen Regulierung während der Bauphase verwendet werden, ist jedoch nicht als Absperrvorrichtung vorgesehen.
Wie wird die Systemintegration und Wartung unterstützt?Die Inbetriebnahme und Pumpenoptimierung können effizient mittels Differenzdruckmessung am VHS-DV Ventil mit dem Danfoss DeltaP-Messgerät durchgeführt werden. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen der Hersteller strengstens einzuhalten. Gemische mit Mineralöl sollten vermieden werden.
Technische Daten
Achsabstand: 50 + 1,5 mm
Maximaler Betriebsdruck: 10 bar
Maximaler Differenzdruck: 0,6 bar
Minimaler Differenzdruck: 0,1 bar
Maximale Vorlauftemperatur: 95 °C
Anschluss Anlage: G 3/4 A
Anschluss Heizkörper: R 1/2
Bauform: Eck
Fühleranordnung: rechts
Einstellbereich Volumenstrom: 10 bis 135 l/h
Oberfläche: matt vernickelt

Der Danfoss dyn. VHS-DV Fühler rechts Eck ist eine vielseitige und zuverlässige Anschlussarmatur für Heizkörper mit untenliegendem Anschluss. Mit seinem integrierten Differenzdruckregler, der den Differenzdruck auf 0,1 bar stabilisiert, und dem einstellbaren Volumenstrom von 10 bis 135 l/h sorgt er für konstante Wassermengen und eine effiziente Heizungsregelung. Die robuste Messingkonstruktion und die einfache Wartung machen das Ventil zu einer langlebigen Lösung für Zweirohr-Heizsysteme.
Lieferumfang
1x Danfoss VHS-DV Universalanschlussarmatur
1x Bauschutzkappe
