Danfoss Klemmverbinder, R 1/2"AG auf 15x2,5mm, für VPE-Kunststoffrohre PEX, verchromt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
15,21 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 013G4199
- Hersteller-Warengruppe: Thermostatische Heizkörperventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: Klemmverschraub
- Hersteller-Serie: Klemmverbinder
- Unterliegt EU Trinkwasserverordnung: Nein
- Geeignet für Edelstahlrohre: nein
- Geeignet für Aluminiumrohre: nein
- Geeignet für Mehrschichtrohre aus Kunststoff: nein
- Mit Stützrohr: nein
- Gewindeanschluss: Innengewinde
- Material Klemmring: Messing
- Gewindemaß Mutter: 1/2 Zoll
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 903024549 Danfoss Klemmverbinder, R 1/2"AG auf 15x2,5mm, für VPE-Kunststoffrohre PEX, verchromt
Beschreibung
Der Danfoss Klemmverbinder R 1/2"AG auf 15x2,5 ist ein verchromter Verbinder für VPE-Kunststoffrohre (PEX) in Heizungssystemen. Dieses Set enthält 10 Stück und ist speziell für den Rohrnetzanschluss von Danfoss-Ventilen konzipiert, darunter die Ventilgehäuse VHX, VHS-F(R) und xtra (RA-URX, RLV-X).
Für welche Rohrtypen ist der Klemmverbinder geeignet?Die Klemmverbinder sind für den Anschluss an Rohrnetze mit Weichstahl- und Kupferrohren nach DIN 1786/2391 sowie Aluminium-Verbundrohren und VPE-Kunststoffrohren nach DIN 16892/16893 vorgesehen. Eine Verwendung mit reinen Aluminiumrohren, Edelstahlrohren oder anderen Mehrschichtrohren aus Kunststoff ist nicht vorgesehen.

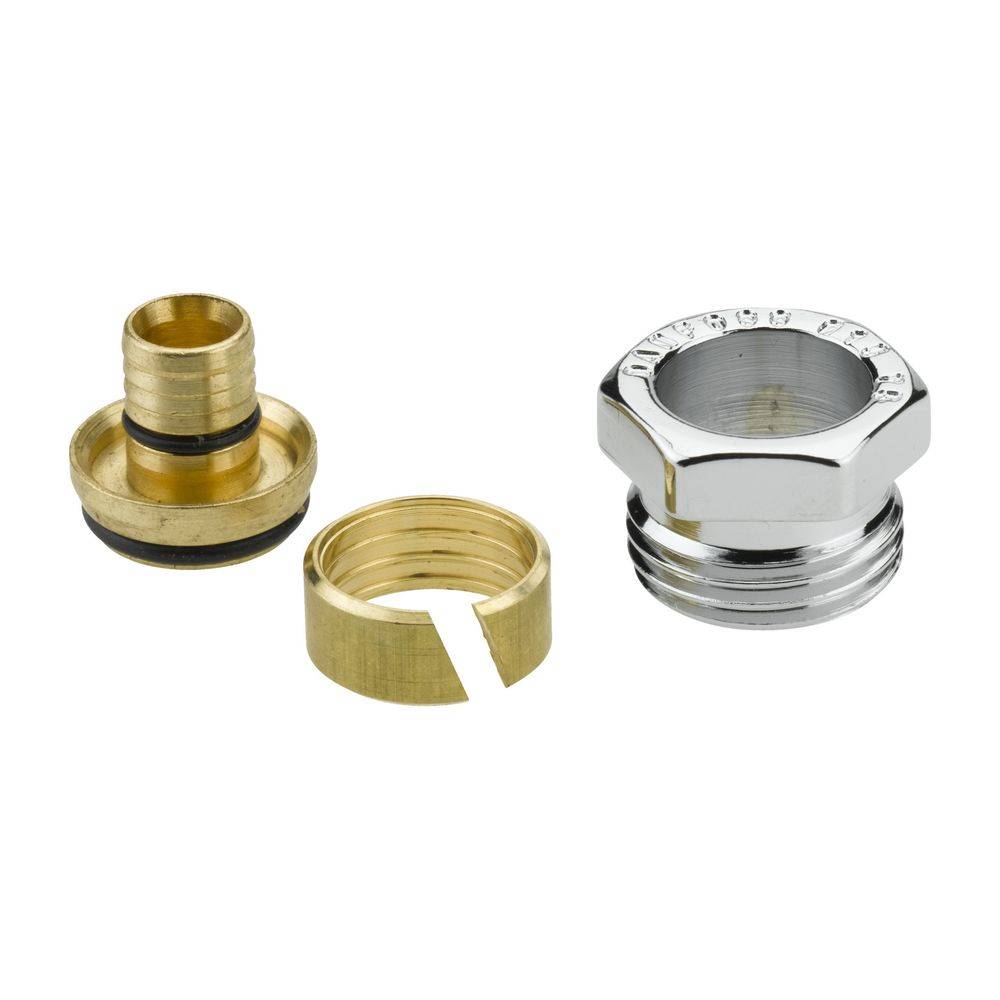

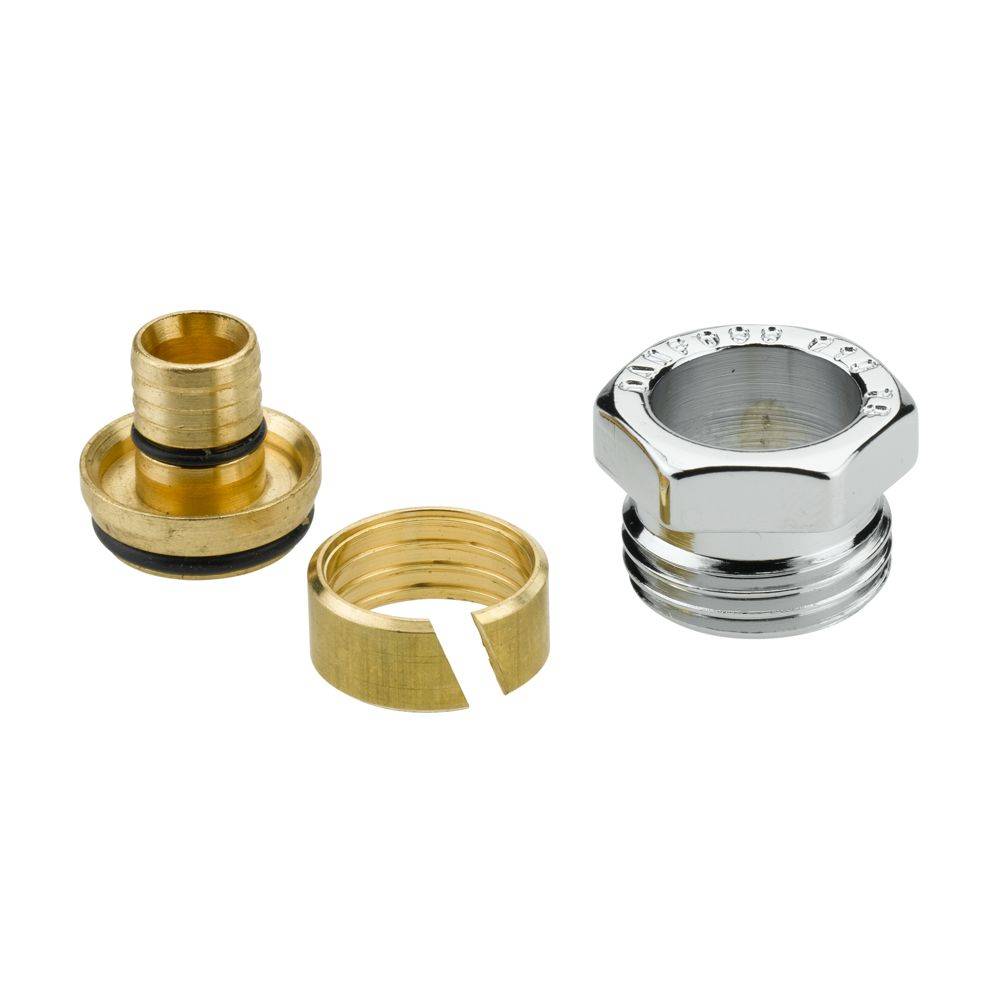

Wie ist der Klemmverbinder aufgebaut und welche Montagehinweise gibt es?Ein Satz Klemmverbinder besteht aus einem Messing-Klemmring und einer Druckschraube. Für Alupex- und VPE-Kunststoffrohre wird zusätzlich eine Stützhülse mitgeliefert, die eine sichere Verbindung unterstützt. Die Oberfläche ist verchromt. Für die Montage ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Bei der Installation sind die maximalen Betriebsdrücke und Betriebstemperaturen der verwendeten Rohre zu beachten, um die Betriebssicherheit des Systems sicherzustellen.
Welche Anschlussmaße und Gewinde sind vorhanden?Der Klemmverbinder verfügt über ein R 1/2" Außengewinde und ist für Rohre mit den Maßen 15x2,5 mm ausgelegt. Diese Maße entsprechen gängigen Standards für Heizungsinstallationen.
Technische Daten
Anschlussgewinde: R 1/2" Außengewinde
Rohranschluss: 15x2,5 mm
Material Klemmring: Messing
Oberfläche: Chrom
Einsatzbereich: Heizungssysteme
Geeignet für: VPE-Kunststoffrohre (PEX), Weichstahl- und Kupferrohre, Aluminium-Verbundrohre
Liefermenge: 10 Stück
Dieser Danfoss Klemmverbinder R 1/2"AG auf 15x2,5 bietet eine zuverlässige und einfache Lösung für den Anschluss von VPE-Kunststoffrohren (PEX) der Dimension 15x2,5 mm an Danfoss-Ventile in Heizungssystemen. Mit seinem R 1/2" Außengewinde, dem Messing-Klemmring und der verchromten Oberfläche ist er eine praktische Komponente, die eine unkomplizierte Montage ohne Spezialwerkzeug ermöglicht.
Lieferumfang
10x Danfoss Klemmverbinder R 1/2"AG auf 15x2,5 für VPE-Kunststoffrohre (PEX)
10x Klemmring
10x Druckschraube
10x Stützhülse
Für welche Rohrtypen ist der Klemmverbinder geeignet?Die Klemmverbinder sind für den Anschluss an Rohrnetze mit Weichstahl- und Kupferrohren nach DIN 1786/2391 sowie Aluminium-Verbundrohren und VPE-Kunststoffrohren nach DIN 16892/16893 vorgesehen. Eine Verwendung mit reinen Aluminiumrohren, Edelstahlrohren oder anderen Mehrschichtrohren aus Kunststoff ist nicht vorgesehen.
Wie ist der Klemmverbinder aufgebaut und welche Montagehinweise gibt es?Ein Satz Klemmverbinder besteht aus einem Messing-Klemmring und einer Druckschraube. Für Alupex- und VPE-Kunststoffrohre wird zusätzlich eine Stützhülse mitgeliefert, die eine sichere Verbindung unterstützt. Die Oberfläche ist verchromt. Für die Montage ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich. Bei der Installation sind die maximalen Betriebsdrücke und Betriebstemperaturen der verwendeten Rohre zu beachten, um die Betriebssicherheit des Systems sicherzustellen.
Welche Anschlussmaße und Gewinde sind vorhanden?Der Klemmverbinder verfügt über ein R 1/2" Außengewinde und ist für Rohre mit den Maßen 15x2,5 mm ausgelegt. Diese Maße entsprechen gängigen Standards für Heizungsinstallationen.
Technische Daten
Anschlussgewinde: R 1/2" Außengewinde
Rohranschluss: 15x2,5 mm
Material Klemmring: Messing
Oberfläche: Chrom
Einsatzbereich: Heizungssysteme
Geeignet für: VPE-Kunststoffrohre (PEX), Weichstahl- und Kupferrohre, Aluminium-Verbundrohre
Liefermenge: 10 Stück
Dieser Danfoss Klemmverbinder R 1/2"AG auf 15x2,5 bietet eine zuverlässige und einfache Lösung für den Anschluss von VPE-Kunststoffrohren (PEX) der Dimension 15x2,5 mm an Danfoss-Ventile in Heizungssystemen. Mit seinem R 1/2" Außengewinde, dem Messing-Klemmring und der verchromten Oberfläche ist er eine praktische Komponente, die eine unkomplizierte Montage ohne Spezialwerkzeug ermöglicht.
Lieferumfang
10x Danfoss Klemmverbinder R 1/2"AG auf 15x2,5 für VPE-Kunststoffrohre (PEX)
10x Klemmring
10x Druckschraube
10x Stützhülse
