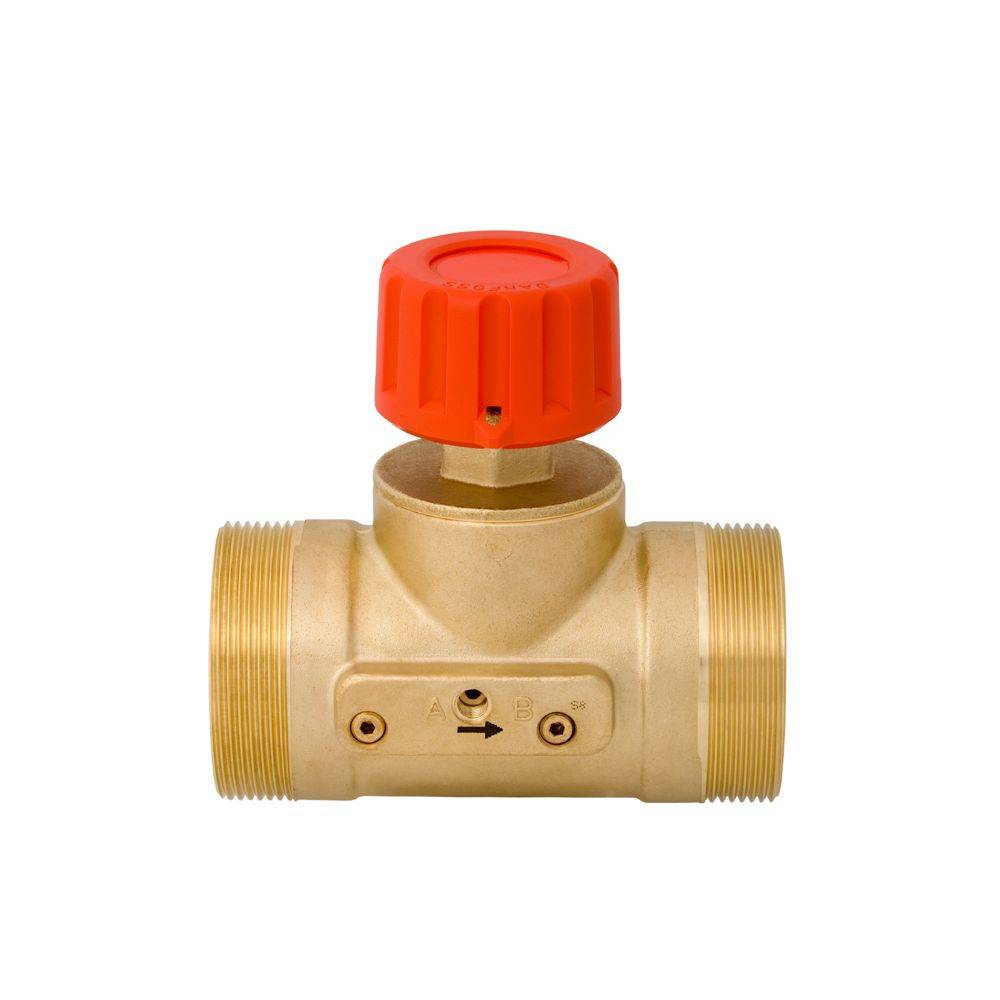

Danfoss Strangabsperr- und Messventil ASV-M 50, G 2 1/4" AG
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
109,92 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 003L7702
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: ASV-M
- Hersteller-Serie: Automatischer Abgleich
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
- Werkstoff des Gehäuses: Messing
- Geeignet für Flüssigkeiten: ja
- Geeignet für Gase: nein
- Druckstufe Artikel: PN 16
- Druckstufe Flansch: PN 16
- Geeignet für Dampf: nein
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Mit Standanzeiger: nein
- Inhalt
1 St.
Beschreibung
Das Danfoss Strangabsperr- und Messventil ASV-M 50 ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ermöglicht die Strangabsperrung und Durchflussmessung und ist für den Einbau im Vorlauf vorgesehen. Das Ventil ist Teil des Danfoss Zweirohrsystems und trägt zur Optimierung des Differenzdrucks und des Volumenstroms bei.
Warum ist ein hydraulischer Abgleich entscheidend?Ein fehlender hydraulischer Abgleich stellt eine der größten Herausforderungen in Heizungssystemen dar. Er entsteht durch sich ständig ändernde Differenzdrücke, was in Mehrfamilienhäusern zu mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen kann. Oftmals werden größere Pumpen installiert, um die benötigte Heizwassermenge auch bei entfernt liegenden Verbrauchern sicherzustellen. Dies erhöht jedoch den Differenzdruck und den Energieverbrauch des Systems zusätzlich. Die automatischen ASV-Ventile für den hydraulischen Abgleich stellen jederzeit einen optimalen Differenzdruck für Regelventile sowie den korrekten Volumenstrom in den einzelnen Strängen sicher. Damit erfüllen sie die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und ermöglichen einen stabilen Abgleich bei Voll- und Teillast.
Welche Vorteile bietet das Danfoss ASV-M Ventil?Der Einsatz einer installierten ASV-Kombination sorgt für eine Reihe von Vorteilen. Sie minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu weniger Beschwerden führt. Durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen wird ein verbesserter Komfort durch eine genauere Raumtemperaturregelung ermöglicht. Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz und tragen zu niedrigeren Energiekosten bei, indem sie Überhitzung verhindern und die Effizienz von Brennwertkesseln und Fernwärmesystemen verbessern. Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, was die Einfachheit bei der Planung und Inbetriebnahme erhöht und komplexe Berechnungen überflüssig macht. Die neue Generation der automatischen ASV-Ventile zeichnet sich zudem durch eine hohe Benutzerfreundlichkeit aus, da die verbesserte Einstellskala ohne Innensechskantschlüssel eingestellt werden kann und eine zeitsparende Spülfunktion für das Rohrnetz integriert ist.
Wie ist das Danfoss ASV-M Ventil aufgebaut und welche Funktionen bietet es?Das Danfoss Strangabsperr- und Messventil ASV-M 50 ist aus Messing gefertigt und für eine Druckstufe von PN 16 ausgelegt. Es verfügt über einen Anschluss G 2 1/4 Außengewinde und ist für eine maximale Wassertemperatur von 120 °C sowie einen maximalen Differenzdruck von 1,5 bar geeignet. Der KVS-Wert beträgt 16 m³/h. Das Ventil ist für den Einbau im Vorlauf vorgesehen und ermöglicht die Absperrung mittels eines roten Handrads. Es ist für den Anschluss der Impulsleitung von ASV-P/PV Strangdifferenzdruckreglern vorbereitet und wird inklusive einer grauen Isolierschale bis 80 °C geliefert. Das Ventil ist ausschließlich für Flüssigkeiten geeignet.
Technische Daten
Fabrikat: Danfoss
Typ: ASV-M50
Anschluss: G 2 1/4 A
KVS-Wert: 16 m³/h
Druckstufe: PN 16
Max. Wassertemperatur: 120 °C
Max. Differenzdruck: 1,5 bar
Werkstoff Gehäuse: Messing
Einbau: Vorlauf
Geeignet für: Flüssigkeiten
Das Danfoss Strangabsperr- und Messventil ASV-M 50 optimiert den hydraulischen Abgleich in Heiz- und Kühlsystemen, was zu reduziertem Energieverbrauch und erhöhtem Komfort führt. Mit einem KVS-Wert von 16 m³/h und einer Druckstufe von PN 16 ist dieses Messingventil eine zuverlässige Lösung für die präzise Regelung von Volumenströmen und Differenzdrücken.
Lieferumfang
1x Danfoss Strangabsperr- und Messventil ASV-M 50
1x Graue Isolierschale
