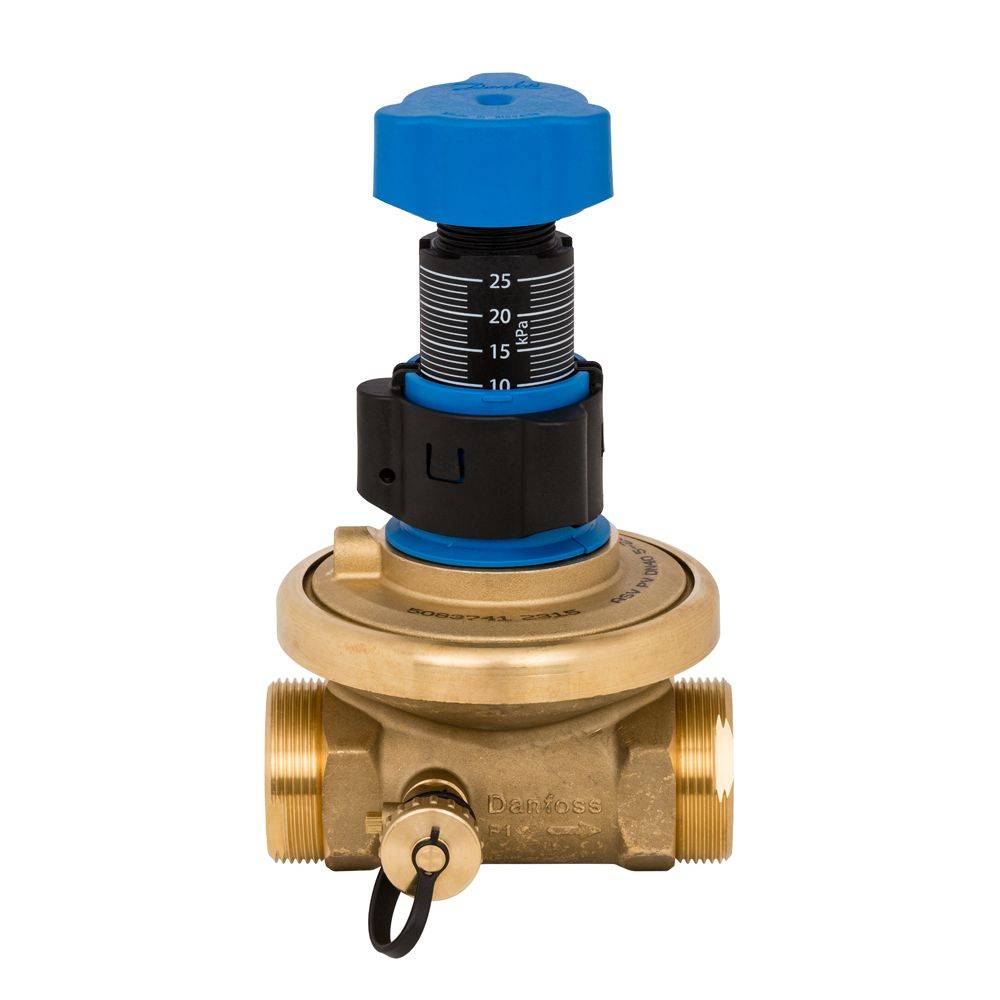

Danfoss Strangdifferenzdruckregler ASV-PV DN 32, G 1 1/2"AG, Sollwert 0,05-0,25 bar
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt
261,09 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 003Z5614
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: ASV-PV 4G
- Hersteller-Serie: Automatischer Abgleich
- Bauhöhe: 268
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
- Werkstoff des Gehäuses: Messing
- Druckstufe Artikel: PN 16
- Druckstufe Flansch: PN 16
- Mit Isolierung: ja
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Mit Mengenbegrenzer: nein
- Kvs-Wert: 6,3
- Mediumtemperatur (Dauerbetrieb): 120
- Nenndurchmesser: DN 32
- Inhalt
1 St.
Beschreibung
Der Danfoss Strangdifferenzdruckregler ASV-PV DN 32 mit G 1 1/2" Außengewinde ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Er sorgt für einen stabilen Differenzdruck und den korrekten Volumenstrom in den einzelnen Strängen. Mit einem einstellbaren Differenzdruck-Sollwert von 0,05 bis 0,25 bar und einem Kvs-Wert von 6,3 m³/h trägt dieses Modell zur Steigerung des Komforts und zur Reduzierung der Energiekosten bei.
Welche Funktion erfüllt der Danfoss Strangdifferenzdruckregler ASV-PV?Der Danfoss Strangdifferenzdruckregler ASV-PV arbeitet ohne Fremdenergie und hält einen einstellbaren Differenzdrucksollwert konstant. Das Ventil schließt bei steigendem Druck und ist ausschließlich für den Einbau im Rücklauf vorgesehen. Durch eine interne Druckimpulsführung ist lediglich eine Impulsleitung erforderlich. Diese automatischen Ventile stellen zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicher. Sie erfüllen die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und ermöglichen einen optimalen hydraulischen Abgleich sowohl bei Volllast als auch bei Teillast.
Welche Vorteile bietet der Einsatz des ASV-PV in Heiz- und Kühlsystemen?Eine installierte ASV-Kombination verbessert die Zuverlässigkeit des Systems und minimiert Störungen wie Fließgeräusche sowie eine Unter- oder Überversorgung von Heizkörpern, insbesondere in Mehrfamilienhäusern. Dies führt zu einem verbesserten Komfort durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen, was eine präzisere Raumtemperaturregelung ermöglicht. Gleichzeitig werden die Energiekosten gesenkt, da präzisere Raumtemperaturen die Voraussetzung für hohe Energieeffizienz sind. Eine Überhitzung von Räumen wird verhindert, wodurch die Temperatur des rücklaufenden Wassers geringer ist und die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert wird.
Wie unterstützt der ASV-PV die Installation und Wartung?Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, typischerweise einzelne Stränge oder Wohnungen. Dadurch entfallen komplexe und zeitaufwendige Berechnungen, und die Inbetriebnahme wird einfacher und schneller. Ein schrittweiser Anschluss von Anlagenabschnitten an die Hauptinstallation ist ohne gesonderten Abgleich möglich. Die vierte Generation der automatischen ASV-Ventile ist zudem benutzerfreundlicher gestaltet. Die verbesserte Einstellskala lässt sich ohne Innensechskant-Schlüssel einstellen, was dem Installateur während der Inbetriebnahme und Wartung Zeit spart. Eine neue Spülfunktion für das Rohrnetz trägt ebenfalls zur Zeitersparnis bei.
Technische Daten
Nenndurchmesser: DN 32
Anschluss: G 1 1/2" Außengewinde (metrisch)
Differenzdruck-Sollwert: 0,05 - 0,25 bar
Kvs-Wert: 6,3 m³/h
Druckstufe: PN 16
Max. Wassertemperatur: 120 °C
Max. Differenzdruck: 2,5 bar
Werkstoff Gehäuse: Messing
Bauhöhe: 268 mm
Isolierung: Ja, schwarze Isolierschale bis 120 °C
Impulsleitung: 1,5 m mit Anschlussnippel Rp 1/16
Der Danfoss Strangdifferenzdruckregler ASV-PV DN 32 ermöglicht durch seine präzise Differenzdruckregelung eine stabile und effiziente Wärmeverteilung in Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 6,3 m³/h und einer maximalen Wassertemperatur von 120 °C unterstützt er eine zuverlässige und energiesparende Systemfunktion, die den Komfort erhöht und Störungen reduziert.
Welche Funktion erfüllt der Danfoss Strangdifferenzdruckregler ASV-PV?Der Danfoss Strangdifferenzdruckregler ASV-PV arbeitet ohne Fremdenergie und hält einen einstellbaren Differenzdrucksollwert konstant. Das Ventil schließt bei steigendem Druck und ist ausschließlich für den Einbau im Rücklauf vorgesehen. Durch eine interne Druckimpulsführung ist lediglich eine Impulsleitung erforderlich. Diese automatischen Ventile stellen zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicher. Sie erfüllen die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und ermöglichen einen optimalen hydraulischen Abgleich sowohl bei Volllast als auch bei Teillast.
Welche Vorteile bietet der Einsatz des ASV-PV in Heiz- und Kühlsystemen?Eine installierte ASV-Kombination verbessert die Zuverlässigkeit des Systems und minimiert Störungen wie Fließgeräusche sowie eine Unter- oder Überversorgung von Heizkörpern, insbesondere in Mehrfamilienhäusern. Dies führt zu einem verbesserten Komfort durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen, was eine präzisere Raumtemperaturregelung ermöglicht. Gleichzeitig werden die Energiekosten gesenkt, da präzisere Raumtemperaturen die Voraussetzung für hohe Energieeffizienz sind. Eine Überhitzung von Räumen wird verhindert, wodurch die Temperatur des rücklaufenden Wassers geringer ist und die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert wird.
Wie unterstützt der ASV-PV die Installation und Wartung?Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, typischerweise einzelne Stränge oder Wohnungen. Dadurch entfallen komplexe und zeitaufwendige Berechnungen, und die Inbetriebnahme wird einfacher und schneller. Ein schrittweiser Anschluss von Anlagenabschnitten an die Hauptinstallation ist ohne gesonderten Abgleich möglich. Die vierte Generation der automatischen ASV-Ventile ist zudem benutzerfreundlicher gestaltet. Die verbesserte Einstellskala lässt sich ohne Innensechskant-Schlüssel einstellen, was dem Installateur während der Inbetriebnahme und Wartung Zeit spart. Eine neue Spülfunktion für das Rohrnetz trägt ebenfalls zur Zeitersparnis bei.
Technische Daten
Nenndurchmesser: DN 32
Anschluss: G 1 1/2" Außengewinde (metrisch)
Differenzdruck-Sollwert: 0,05 - 0,25 bar
Kvs-Wert: 6,3 m³/h
Druckstufe: PN 16
Max. Wassertemperatur: 120 °C
Max. Differenzdruck: 2,5 bar
Werkstoff Gehäuse: Messing
Bauhöhe: 268 mm
Isolierung: Ja, schwarze Isolierschale bis 120 °C
Impulsleitung: 1,5 m mit Anschlussnippel Rp 1/16
Der Danfoss Strangdifferenzdruckregler ASV-PV DN 32 ermöglicht durch seine präzise Differenzdruckregelung eine stabile und effiziente Wärmeverteilung in Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 6,3 m³/h und einer maximalen Wassertemperatur von 120 °C unterstützt er eine zuverlässige und energiesparende Systemfunktion, die den Komfort erhöht und Störungen reduziert.
