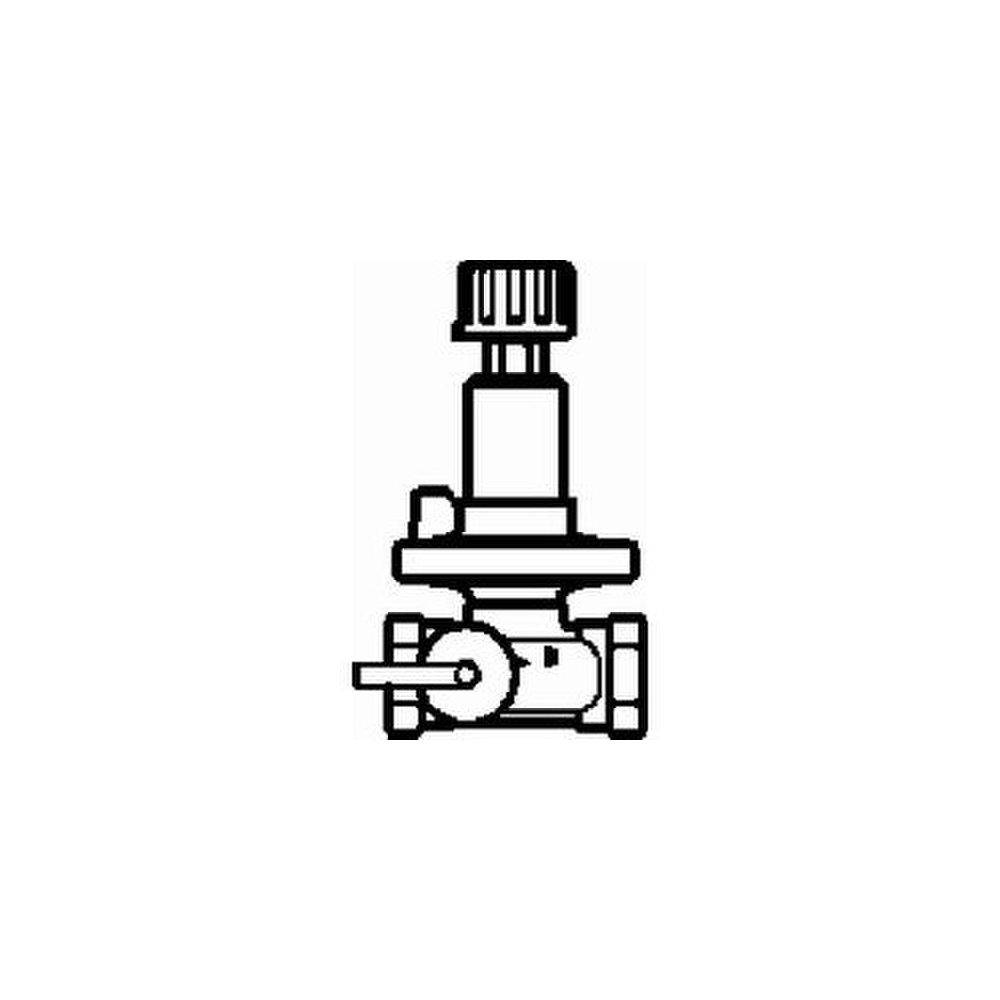

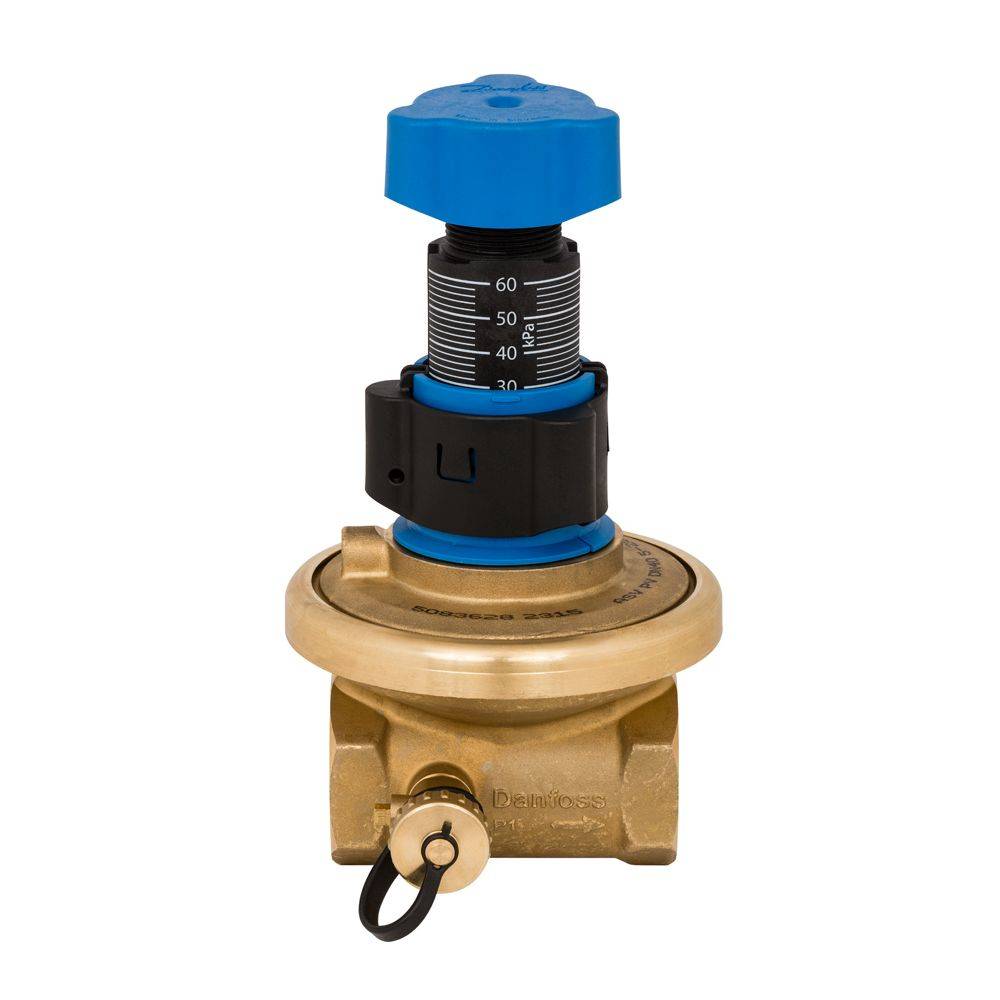

Danfoss Strangdifferenzdruckregler ASV-PV40 Einstellskala, Rp 1 1/2", Sollwert 0,2-0,6 bar

Der Danfoss Strangdifferenzdruckregler ASV-PV40 ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen. Mit einem Anschluss von Rp 1 1/2 und einem einstellbaren Differenzdruck-Sollwert von 0,2 bis 0,6 bar sorgt dieses Ventil für stabile Druckverhältnisse und einen optimalen Volumenstrom. Es ist ideal für den Einsatz in Wohngebäuden und kann auch in Kälteanwendungen verwendet werden.
Warum ist ein hydraulischer Abgleich wichtig?Das Fehlen eines hydraulischen Abgleichs stellt eine Herausforderung in Heizungssystemen dar, da sich der Differenzdruck ständig ändern kann. Dies führt in Mehrfamilienhäusern oft zu mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten. Der Danfoss Strangdifferenzdruckregler ASV-PV40 wirkt diesen Problemen entgegen, indem er zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicherstellt. Dies entspricht auch den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast.
Welche Vorteile bietet der ASV-PV40 im Betrieb?Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu weniger Beschwerden führt. Das System wird zuverlässiger und der Komfort verbessert sich durch stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen, was eine genauere Raumtemperaturregelung ermöglicht. Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz. Ein ordnungsgemäßer Abgleich verhindert die Überhitzung von Räumen, wodurch die Temperatur des rücklaufenden Wassers geringer ist und die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert wird.
Wie unterstützt der ASV-PV40 die Installation und Wartung?Der ASV-PV40 teilt das Rohrleitungssystem in druckunabhängige Zonen, typischerweise einzelne Stränge oder Wohnungen. Dadurch sind komplexe und zeitaufwendige Berechnungen nicht mehr erforderlich, und die Inbetriebnahme wird einfacher und schneller. Die verbesserte Einstellskala kann ohne Innensechskantschlüssel eingestellt werden, was dem Installateur während der Inbetriebnahme und Wartung des Systems Zeit spart. Zudem verfügt das Ventil über eine Spül- und Füllfunktion, die ebenfalls zur Zeitersparnis beiträgt.
Wie ist der ASV-PV40 konstruiert und welche Funktionen bietet er?Der Danfoss Strangdifferenzdruckregler ASV-PV40 arbeitet ohne Fremdenergie und ist so konzipiert, dass das Ventil bei steigendem Druck schließt. Der Einbau erfolgt ausschließlich im Rücklauf. Durch eine interne Druckimpulsführung ist nur eine Impulsleitung erforderlich. Das Ventil ist mit einem Entleerungshahn, einer Einstellskala und einer integrierten Strangabsperrung mit blauem Handrad ausgestattet. Das Gehäuse besteht aus robustem Messing.
Technische Daten
Anschluss: Rp 1 1/2
KVS-Wert: 10 m³/h
Druckstufe: PN 16
Max. Wassertemperatur: 120 °C
Max. Differenzdruck: 1,5 bar
Differenzdruck-Sollwert: 0,2 - 0,6 bar
Bauhöhe: 300 mm
Werkstoff Gehäuse: Messing
Mit Isolierung: nein

Der Danfoss Strangdifferenzdruckregler ASV-PV40, gefertigt aus robustem Messing und ausgelegt für eine Druckstufe von PN 16, ist eine zuverlässige Lösung für den automatischen hydraulischen Abgleich. Mit seinem Rp 1 1/2 Anschluss und einem Differenzdruck-Sollwert von 0,2 bis 0,6 bar trägt er maßgeblich zur Steigerung des Komforts, zur Reduzierung von Fließgeräuschen und zur Optimierung der Energieeffizienz in Heiz- und Kühlsystemen bei.
Lieferumfang
1x Danfoss Strangdifferenzdruckregler ASV-PV40
1x Impulsleitung 1,5 m mit Anschlussnippel Rp 1/16
