Danfoss Temperaturregler AVTA 25, Rp 1", Sollwertbereich 10-80 Grad C, Kvs 5,5m3/h, 003N0109
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
383,95 €
zzgl. MwSt.
Kostenfreier Versand
Technische Daten
- Hersteller-Artikelnummer: 003N0109
- Hersteller-Warengruppe: Spulen, Zubehör
- Hersteller-Produktgruppe: Danfoss Wärme
- Unterliegt EU Trinkwasserverordnung: Nein
- Geeignet für Heizung: ja
- Geeignet für Kühlen: nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 915615509 Danfoss Temperaturregler AVTA 25, Rp 1", Sollwertbereich 10-80 Grad C, Kvs 5,5m3/h, 003N0109
Beschreibung

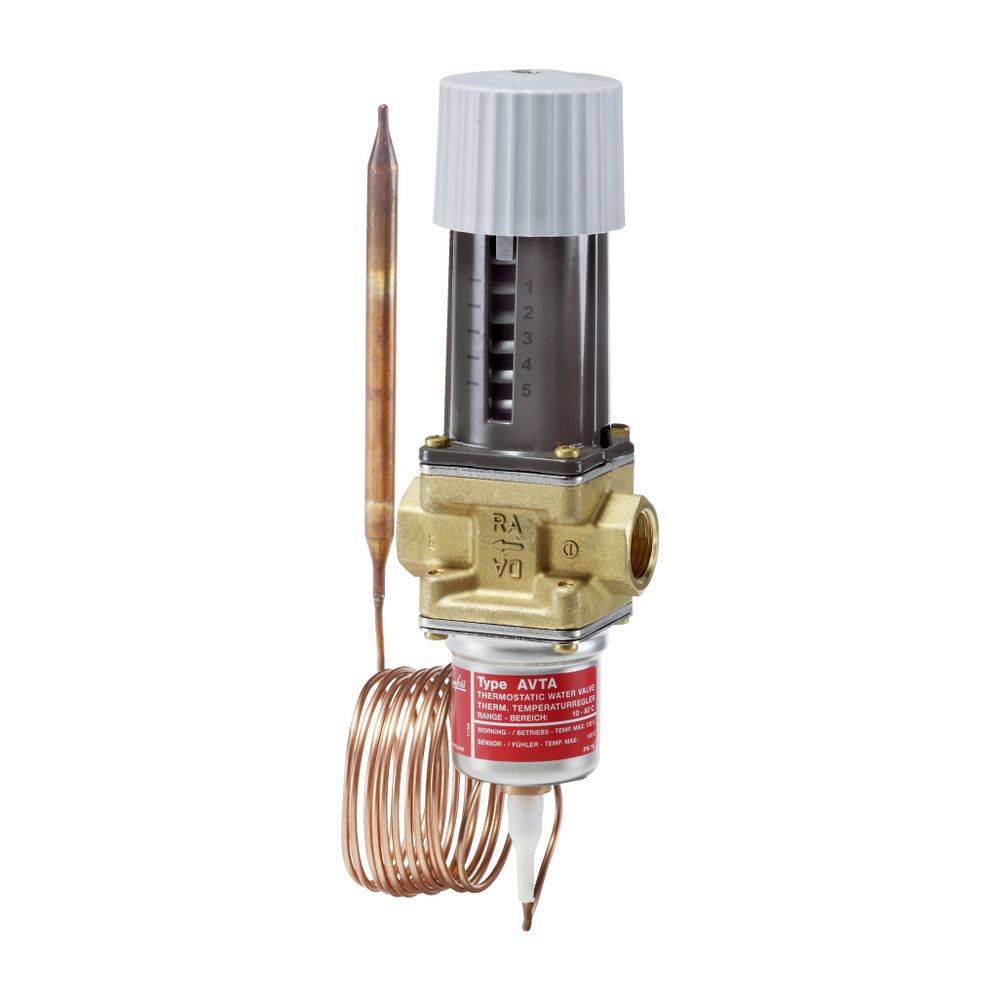

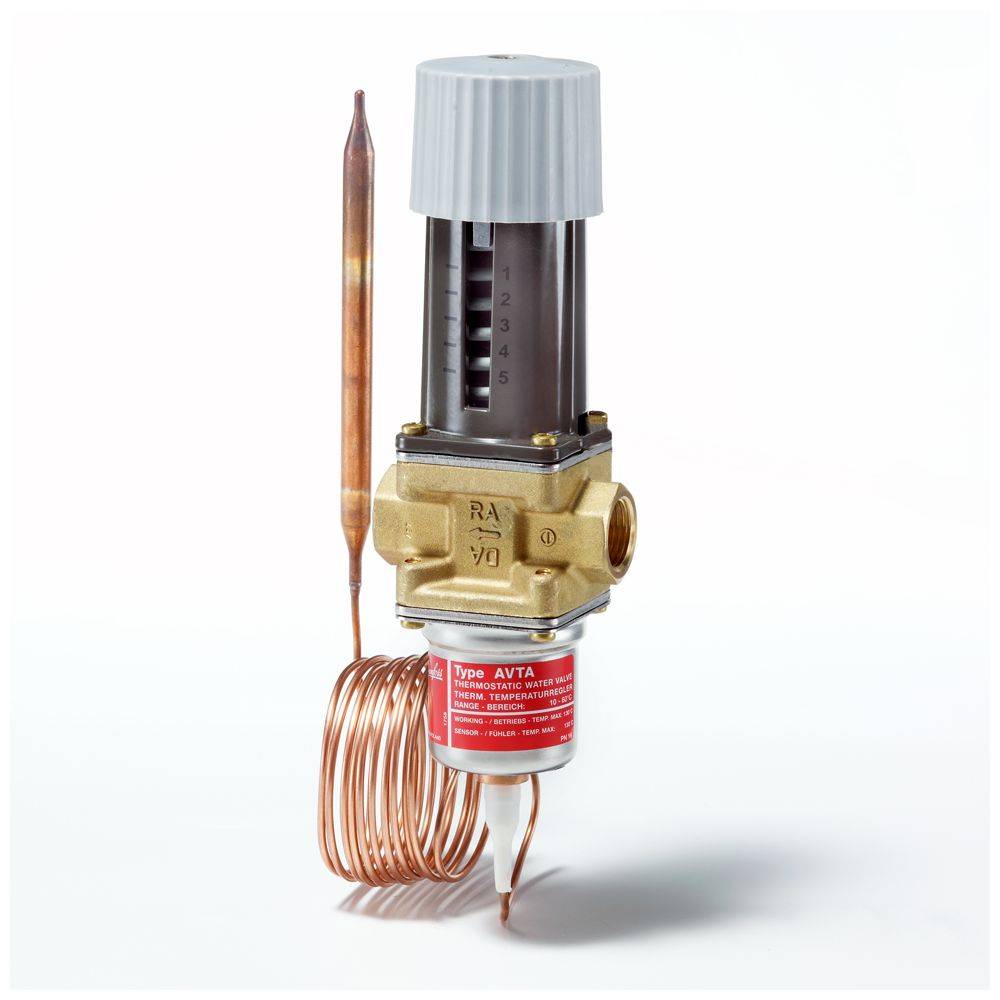

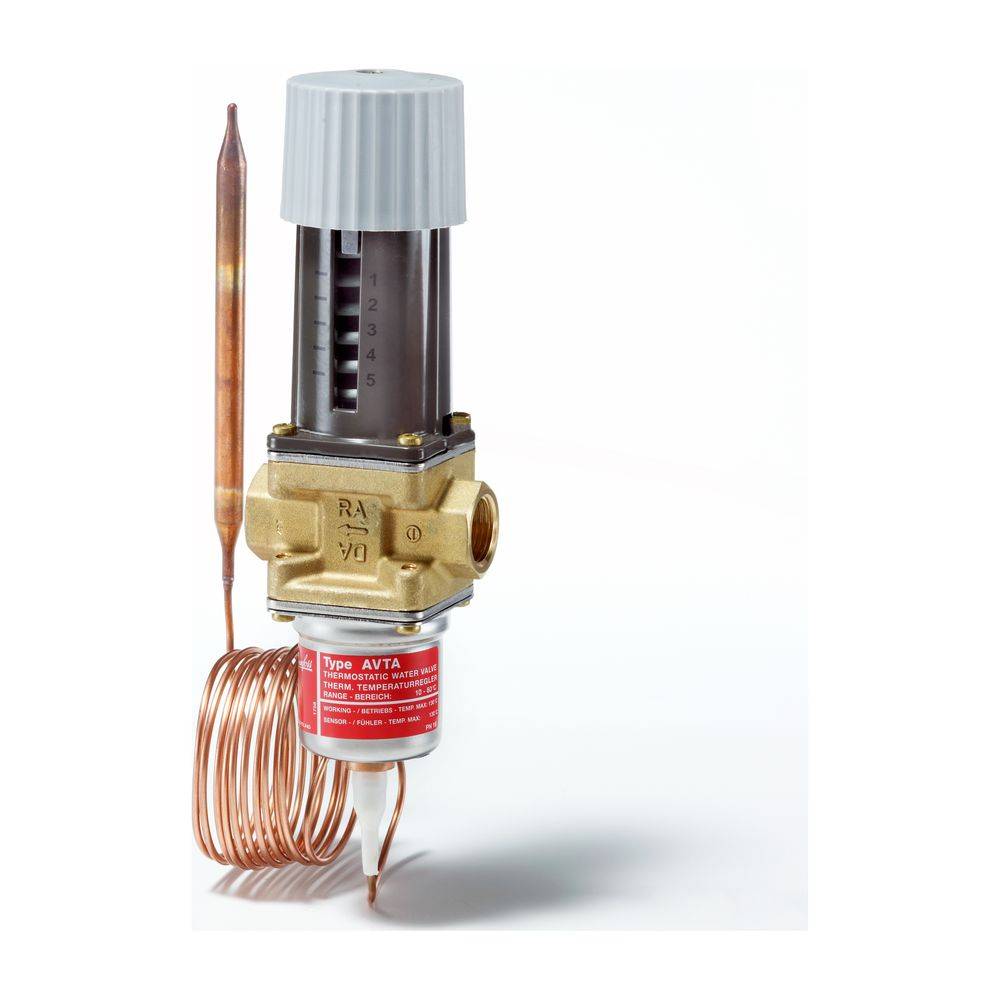

Der Danfoss Temperaturregler AVTA 25 ist ein selbsttätiger, thermostatischer Regler, der zur stufenlosen und proportionalen Temperaturregelung dient. Obwohl er als Kühlwasserregler bezeichnet wird, ist er primär für den Einsatz in Heizungssystemen und zur Regelung von Wärmetauschern konzipiert. Er arbeitet ohne zusätzliche Energiezufuhr und bietet mit einem Sollwertbereich von 10 bis 80 Grad Celsius sowie einem kvs-Wert von 5,5 m³/h einen wirtschaftlichen Betrieb und optimalen Wirkungsgrad.

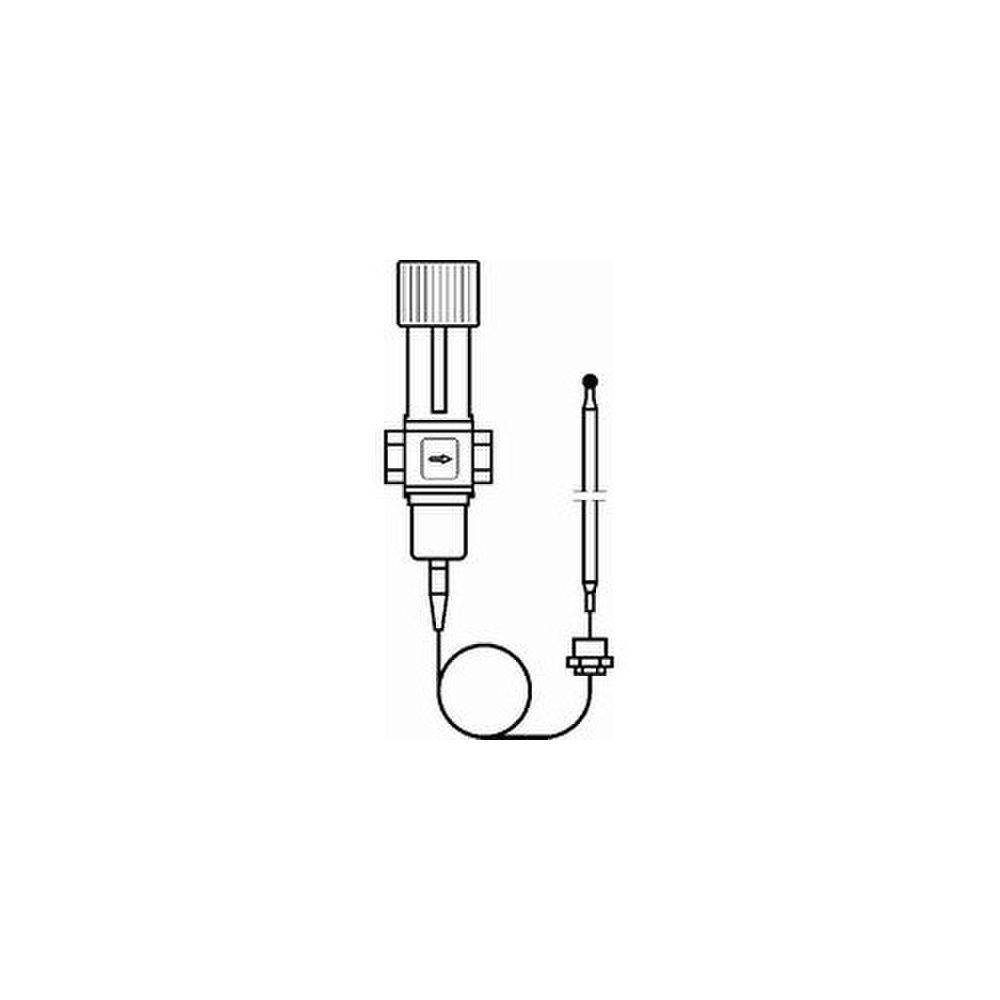

Wie funktioniert der Danfoss AVTA 25 Temperaturregler?Der AVTA 25 regelt die Temperatur durch einen thermostatischen Mechanismus, der den Durchfluss proportional zur Fühlertemperatur anpasst. Bei steigender Temperatur öffnet sich das Ventil, um den Durchfluss zu regulieren. Der Ventilkegel ist druckentlastet, was eine zuverlässige und präzise Regelung ermöglicht. Die Einbaulage des Fühlers und des Ventilgehäuses ist flexibel, wodurch eine einfache Integration in verschiedene Systeme möglich ist.
Für welche Anwendungen und Medien ist der AVTA 25 geeignet?Dieses thermostatische Wasserventil ist für die Temperaturregelung von Wärmetauschern in Heizungssystemen ausgelegt. Das Ventilgehäuse besteht aus Messing (MS 58). Für Anwendungen mit aggressiven Medien bietet die AVTA-Serie auch Varianten mit Edelstahlventilkörpern, die beispielsweise im Marinesektor oder in der chemischen Industrie zum Einsatz kommen können. Die maximale Medientemperatur beträgt 130 Grad Celsius, die maximale Fühlertemperatur 120 Grad Celsius.
Welche technischen Merkmale bietet der AVTA 25?Der Regler verfügt über einen Muffenanschluss nach DIN 259 mit einem Anschlussmaß von DN 25 und einem Innengewinde Rp 3/4. Die Kapillarrohrlänge beträgt 2.3 Meter, und der Regler ist mit einem kleinen Kupferfühler R 1/2 ausgestattet. Das System ist für einen Nenndruck von PN 16 und einen maximalen Differenzdruck von 7 bar ausgelegt.
Technische Daten
Sollwertbereich: 10 - 80 Grad C
Max. Fühlertemperatur: 120 Grad C
Max. Medientemperatur: 130 Grad C
Anschluss: DN 25, Rp 3/4 IG
kvs-Wert: 5.5 m³/h
Kapillarrohrlänge: 2.3 m
Ventilgehäuse: Messing (MS 58)
Nenndruck: PN 16
Max. Differenzdruck: 7 bar
Fühler: Kupferfühler R 1/2
Der Danfoss Temperaturregler AVTA 25 stellt eine zuverlässige und energieeffiziente Lösung für die präzise Temperaturregelung in Heizsystemen und Wärmetauschern dar. Seine selbsttätige Funktionsweise ohne Fremdenergie, der breite Sollwertbereich von 10 bis 80 Grad Celsius und der kvs-Wert von 5,5 m³/h sichern einen wirtschaftlichen Betrieb und eine optimale Performance in industriellen Anwendungen.
Wie funktioniert der Danfoss AVTA 25 Temperaturregler?Der AVTA 25 regelt die Temperatur durch einen thermostatischen Mechanismus, der den Durchfluss proportional zur Fühlertemperatur anpasst. Bei steigender Temperatur öffnet sich das Ventil, um den Durchfluss zu regulieren. Der Ventilkegel ist druckentlastet, was eine zuverlässige und präzise Regelung ermöglicht. Die Einbaulage des Fühlers und des Ventilgehäuses ist flexibel, wodurch eine einfache Integration in verschiedene Systeme möglich ist.
Für welche Anwendungen und Medien ist der AVTA 25 geeignet?Dieses thermostatische Wasserventil ist für die Temperaturregelung von Wärmetauschern in Heizungssystemen ausgelegt. Das Ventilgehäuse besteht aus Messing (MS 58). Für Anwendungen mit aggressiven Medien bietet die AVTA-Serie auch Varianten mit Edelstahlventilkörpern, die beispielsweise im Marinesektor oder in der chemischen Industrie zum Einsatz kommen können. Die maximale Medientemperatur beträgt 130 Grad Celsius, die maximale Fühlertemperatur 120 Grad Celsius.
Welche technischen Merkmale bietet der AVTA 25?Der Regler verfügt über einen Muffenanschluss nach DIN 259 mit einem Anschlussmaß von DN 25 und einem Innengewinde Rp 3/4. Die Kapillarrohrlänge beträgt 2.3 Meter, und der Regler ist mit einem kleinen Kupferfühler R 1/2 ausgestattet. Das System ist für einen Nenndruck von PN 16 und einen maximalen Differenzdruck von 7 bar ausgelegt.
Technische Daten
Sollwertbereich: 10 - 80 Grad C
Max. Fühlertemperatur: 120 Grad C
Max. Medientemperatur: 130 Grad C
Anschluss: DN 25, Rp 3/4 IG
kvs-Wert: 5.5 m³/h
Kapillarrohrlänge: 2.3 m
Ventilgehäuse: Messing (MS 58)
Nenndruck: PN 16
Max. Differenzdruck: 7 bar
Fühler: Kupferfühler R 1/2
Der Danfoss Temperaturregler AVTA 25 stellt eine zuverlässige und energieeffiziente Lösung für die präzise Temperaturregelung in Heizsystemen und Wärmetauschern dar. Seine selbsttätige Funktionsweise ohne Fremdenergie, der breite Sollwertbereich von 10 bis 80 Grad Celsius und der kvs-Wert von 5,5 m³/h sichern einen wirtschaftlichen Betrieb und eine optimale Performance in industriellen Anwendungen.
