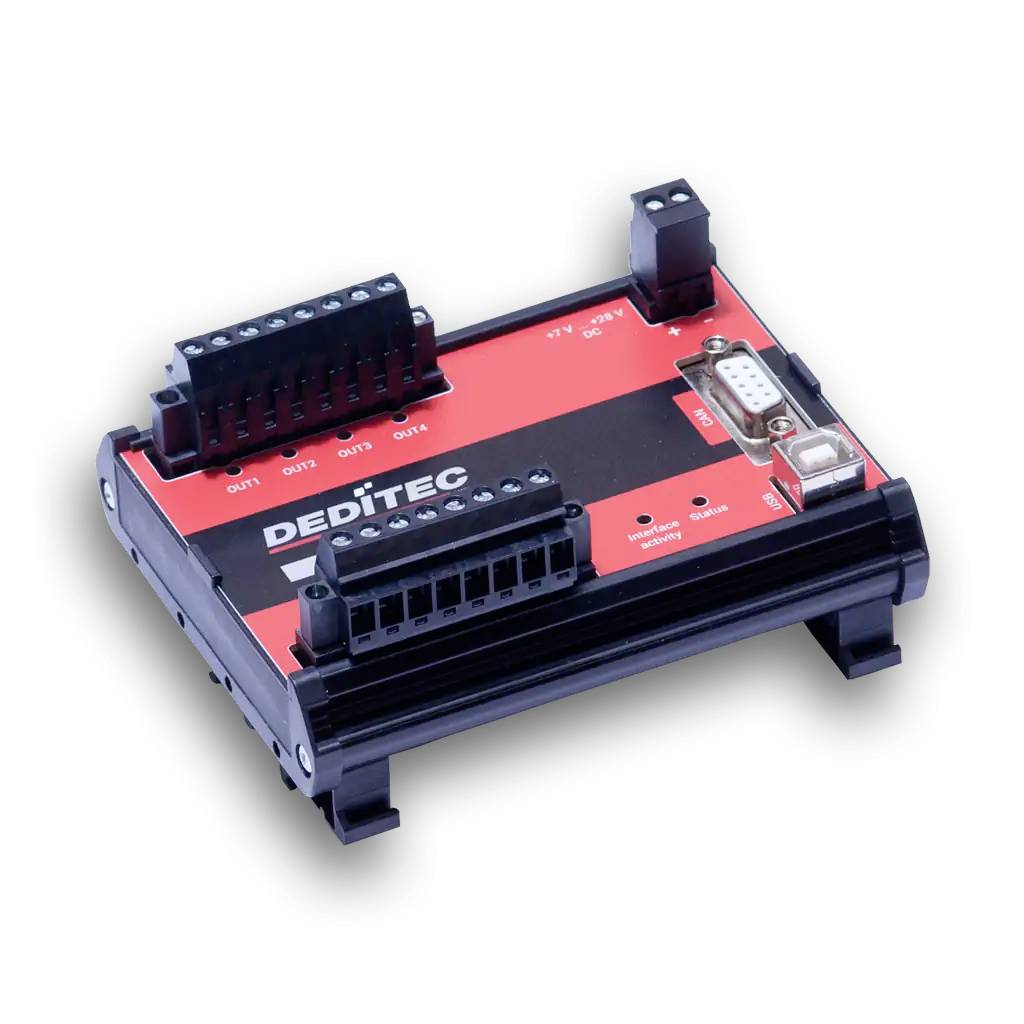

Deditec CAN-O4-R4 CAN-O4-R4 I/O-Modul CAN, Micro-USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 4 Anzahl Rela
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
I/O-Modul
Schnittstellen
CAN
Micro-USB
Anzahl Relais-Ausgänge
4
Typ
CAN-O4-R4
Betriebsspannung
24 V/DC
7 V/DC
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
268,07 €
3
2% = 6,53 €
261,54 €
5
3% = 8,72 €
259,35 €
10
4% = 10,89 €
257,18 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (268,07 € / Stück)
268,07 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN DIO Modul mit 4 Relais-Ausgängen und 4 Optokoppler-Eingängen
- USB 2.0 Interface bis zu 480 Mbit/s
- Schnelle Inbetriebnahme durch Plug-and-Play-Integration
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
- CAN-Interface nach ISO 11898
- Automatischer Sende- / Empfangsmodus
- 4 Relais Ausgänge 1 A
- Max. Schaltspannung: 36 V AC / DC
- Max. Transportstrom: 1 A AC / DC
- Timeout-Schutz-Funktion (per Software konfigurierbar)
- Status LED für jeden Ausgang
- 4 Optokoppler Digitale Eingänge
- Signalpegel: ±5 V bis ±15 V oder ±15 V bis ±30 V
- 16 Bit Zähler je Kanal (bis 100Hz)
- Erkennt einen Wechsel von Low auf High und High auf Low Pegel (Flip-Flop)
- Status LED für jeden Kanal
Technische Daten
- Status-LEDs für jeden digitalen Eingang (4x) und jeden Relais-Ausgang (4x)
- Galvanische Trennung (Optokoppler)
- Schraubklemmen/Steckverbinder für E/A-Anschlüsse
- Betriebstemperaturbereich: 0 °C bis +50 °C
- Produkt-Art
I/O-Modul
- Schnittstellen
CAN
Micro-USB
- Typ
CAN-O4-R4
- Betriebsspannung
24 V/DC
7 V/DC
- Betriebsspannung (Details)
7 V bis 24 V DC
- Höhe
55 mm
- Länge
94 mm
- Breite
88 mm
- Module max.
127
- Anzahl digitale Eingänge
4
- Anzahl digitale Ausgänge
4
- Anzahl Relais-Ausgänge
4
- Abm.
(L x B x H) 94 x 88 x 55 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
CAN-O4-R4
- Montageart (Details)
Hutschienenmontage / DIN-Rail (TS 35 x 7,5 mm)
- Relais-Leistung
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3816750 Deditec CAN-O4-R4 CAN-O4-R4 I/O-Modul CAN, Micro-USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 4 Anzahl Rela
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3816750 Deditec CAN-O4-R4 CAN-O4-R4 I/O-Modul CAN, Micro-USB Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 4 Anzahl Rela
Beschreibung
Das CAN-DIO-Modul O4-R4 ist ein industrielles Digital-I/O-Modul mit 4 optisch getrennten Eingängen und 4 Relaisausgängen. Die Kommunikation erfolgt über einen galvanisch getrennten CAN-Bus mit RAW CAN oder J1939 sowie direkt über eine USB-Schnittstelle. Das Modul verfügt über Status-LEDs und einen automatischen TX/RX-Modus und lässt sich flexibel in CAN-Netzwerke sowie USB-basierte Steuerungs- und Diagnoseumgebungen integrieren.
Ausführung
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- USB-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Einsatzbereiche: Maschinenbau, Anlagenautomation, Prüfstände, Schaltschrankbau, Gebäudeautomation und industrielle Netzwerksteuerungen
Lieferumfang
- USB-Kabel A-Stecker auf B-Stecker
- 2 poliger Steckverbinder
- 2x 8 poliger Steckverbinder schwarz
Systemvoraussetzungen
- Windows,Linux
