Deditec NET-DEV-OPT-IN8-REL8 NET-DEV-OPT-IN8-REL8 I/O-Modul Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 8 Anza kaufen

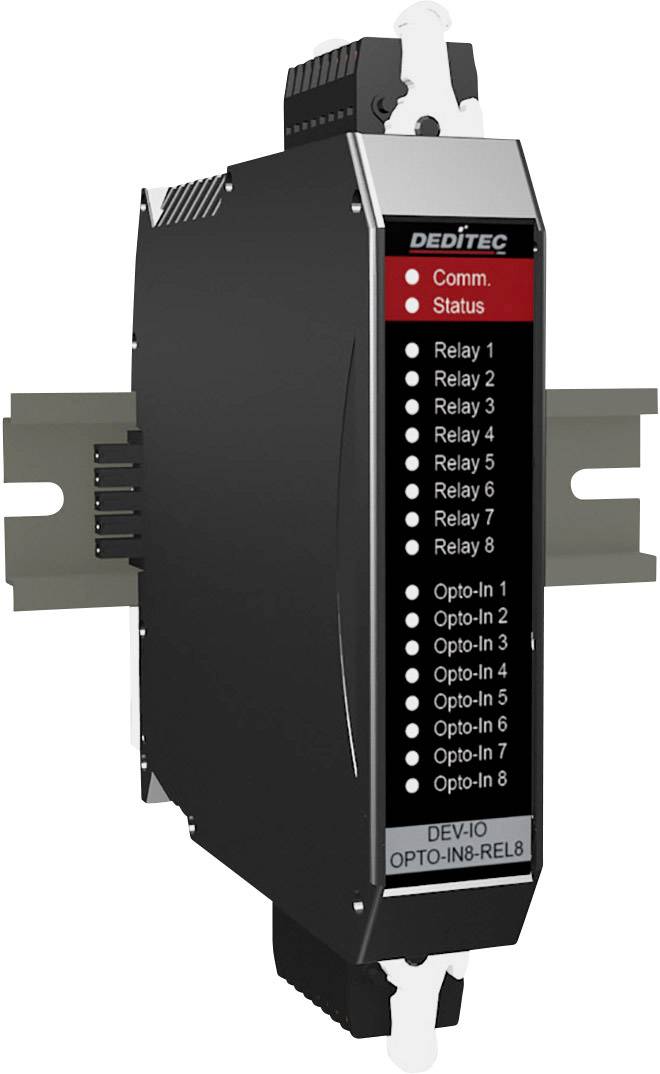

Schwarzes elektronisches Gerät zur Hutschienenmontage mit roten und grünen Status-LEDs. Zeigt verschiedene Relais aktiv bzw. inaktiv.

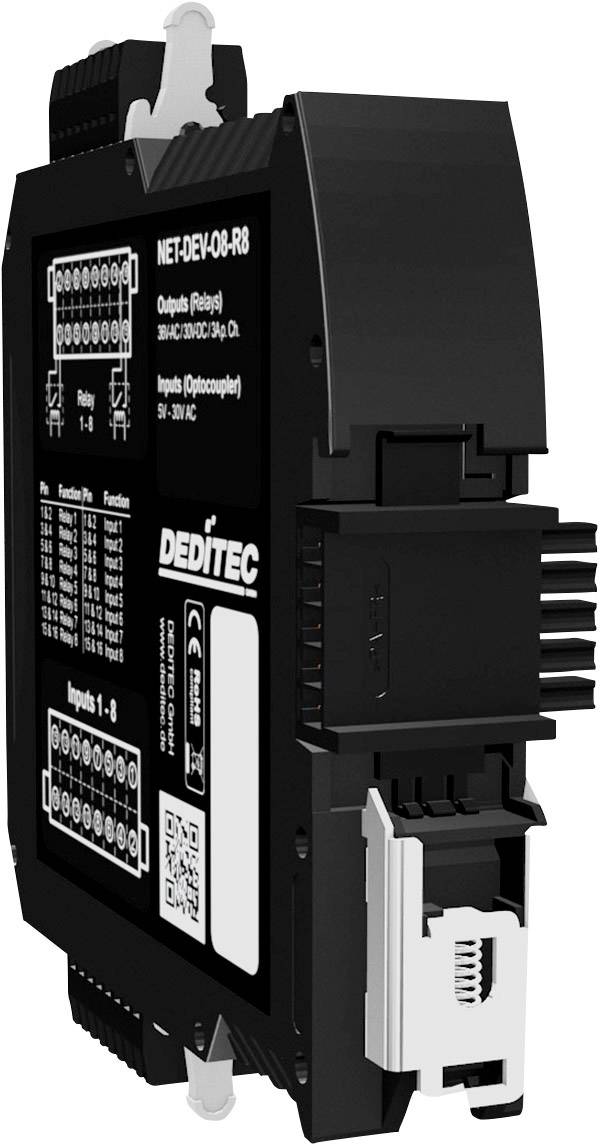

Elektronisches Modul zur Steuerung in industriellen Anwendungen, mit mehreren Anschlussmöglichkeiten und LED-Anzeigen zur Statusüberwachung.

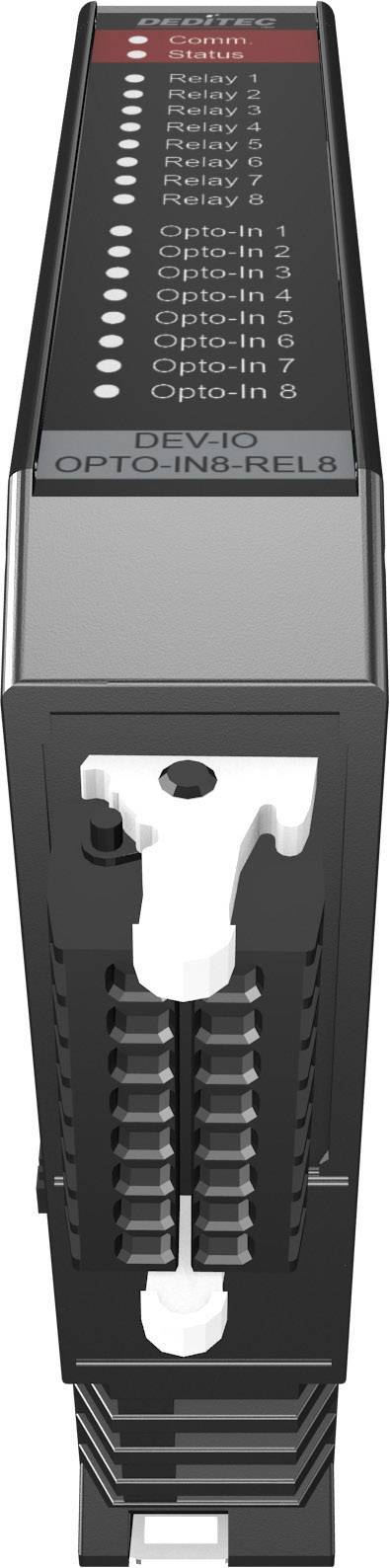

'Opto-IN6-REL8' Beschriftung auf schwarzem elektronischem Modul mit mehreren kreisförmigen Kontrollleuchten und Schaltern für verschiedene 'Option'-Einstellungen.

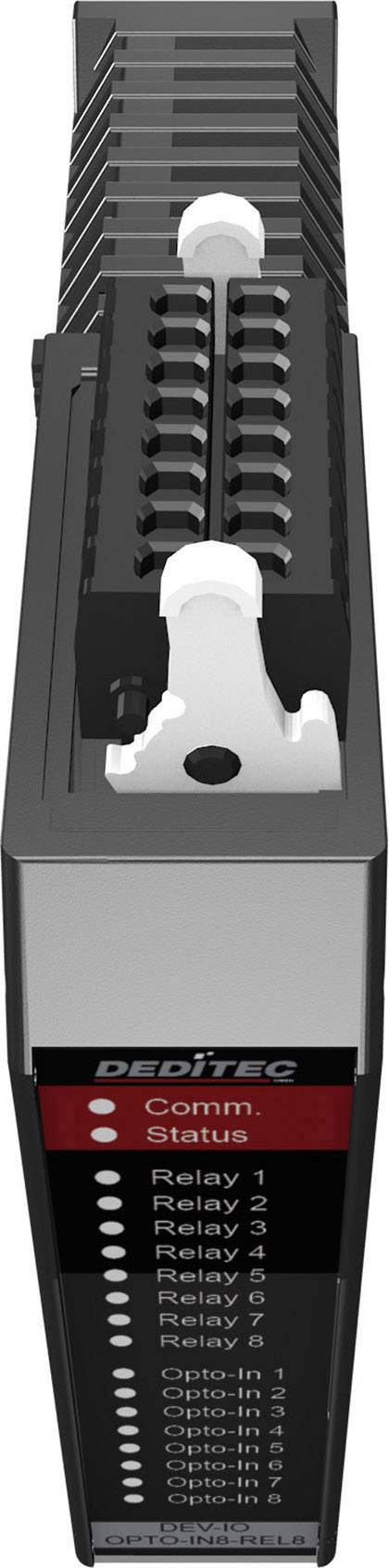

'Relaismodul mit 16 Kanälen. LED-Anzeigen für Kommunikation und Status. Markenname oben auf dem Modul sichtbar.'

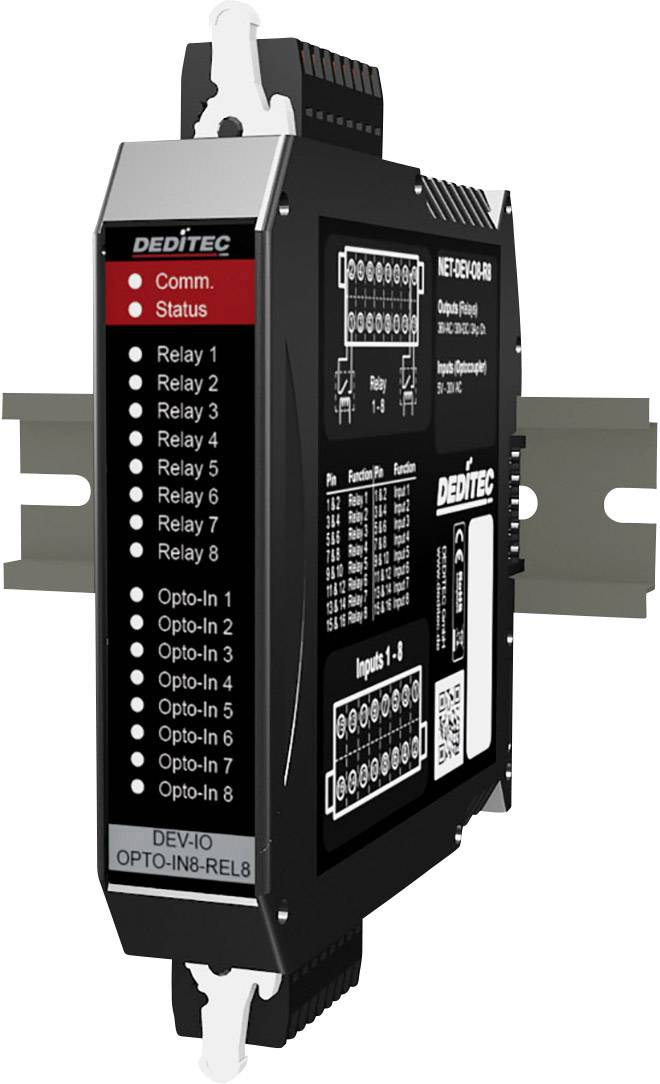

Abgebildet ist ein elektronisches Gerät zur Hutschienenmontage mit mehreren Ein- und Ausgänge, beschriftet mit 'Relay' und 'Opto In'.

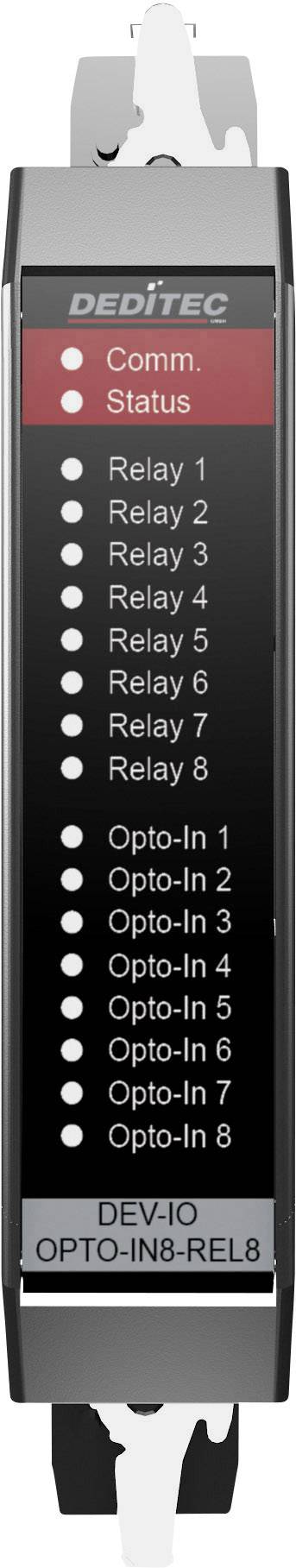

Gehäuse mit Statusanzeige-LEDs für Kommunikation und Relais- bzw. Opto-Ein-/Ausgänge, versehen mit den Markierungen 'DEDITEK DEV-IO OPTO-IN8-REL8'.

1/6

Produkt-Art

I/O-Modul

Anzahl Relais-Ausgänge

Typ

NET-DEV-OPT-IN8-REL8

Betriebsspannung

7 V

24 V

Betriebsspannung (Details)

V/DC

Bald verfügbar

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (298,32 € / Stück)

298,32 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

NET-DEV-OPT-IN8-REL8

8 Optokoppler Eingänge
15 - 24V AC/DC Schaltspannung (opt. 5 - 15V AC/DC)
16 Bit Zähler je Kanal (bis 10kHz) mit Latch-Funktion
Filter für Zähler / Flipflops einstellbar von 5ms - 255ms
8 Relais Ausgänge
AC Schaltspannung (36V / 3A / 78W)
DC Schaltspannung (30V / 3A / 60W)
Zeitlich gesteuerte Schaltvorgänge
Timeout-Schutzabschaltung
Galvanisch getrennt über Relais/Optokoppler
LED-Zustandsanzeige je Ein-/Ausgangskanal
Für Hutschienenmontage geeignet

Technische Daten

Produkt-Art: I/O-Modul

Typ: NET-DEV-OPT-IN8-REL8

Betriebsspannung: 7 V
24 V

Betriebsspannung (Details): V/DC

Höhe: 114.5 mm

Länge: 99 mm

Breite: 22.5 mm

Anzahl analoge Eingänge: 0

Anzahl digitale Eingänge: 8

Anzahl digitale Ausgänge: 8

Anzahl Relais-Ausgänge: 8

Abm.: (L x B x H) 99 x 22.5 x 114.5 mm

Kontroll-LEDs: Ja

Herst.-Teilenr.: NET-DEV-OPT-IN8-REL8

Montageart (Details): Hutschiene (TS 35)

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2149456 Deditec NET-DEV-OPT-IN8-REL8 NET-DEV-OPT-IN8-REL8 I/O-Modul Anzahl digitale Ausgänge: 8 Anzahl digitale Eingänge: 8 Anza

Beschreibung

Basis eines NET-Moduls ist ein NET-CPU-BASE mit Ethernet-/USB Schnittstelle oder ein NET-CPU-PRO-CS mit Ethernet-/ USB-/ CAN-/ serieller Schnittstelle.
An diese NET-CPU Basis Module können bis zu 64 verschiedene NET-DEV-I/O Module beliebig kombiniert und angeschlossen werden.
Analoge und Digitale Module können kombiniert werden.
Hierbei können - je nach Anwendungsfall - digitale und analoge Module kombiniert werden. Modulkombinationen mit Relais, Leistungsrelais und A/D Eingängen, sowie Temperaturerfassung sind somit kein Problem. Montiert wird das Komplettmodul auf der Hutschiene.
Servicefreundlicher Wechsel eines einzelnen Moduls ist möglich
Sogar im Betrieb können einzelne Module ausgetauscht, oder gewechselt werden. Dies lässt eine servicefreundliche Aufrüstung oder auch den Austausch von Modulen zu. Beim nächsten Neustart des Gesamtmoduls scannt das NET-CPU Interface zuerst alle NET-DEV I/O Module und erfasst somit die Gesamtmodulkonfiguration.
