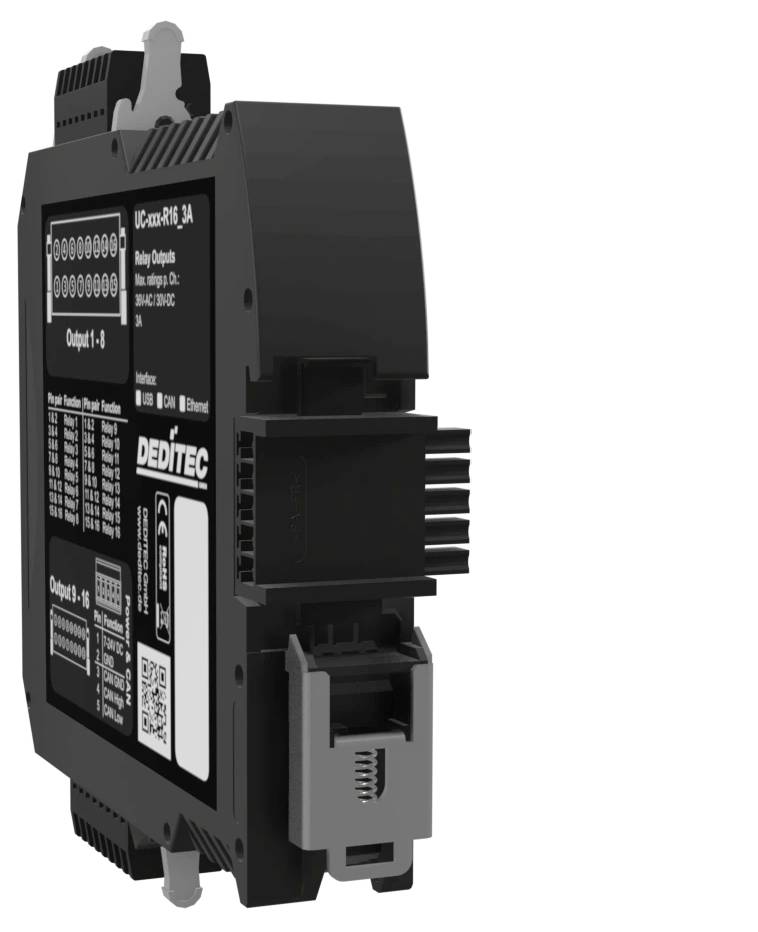

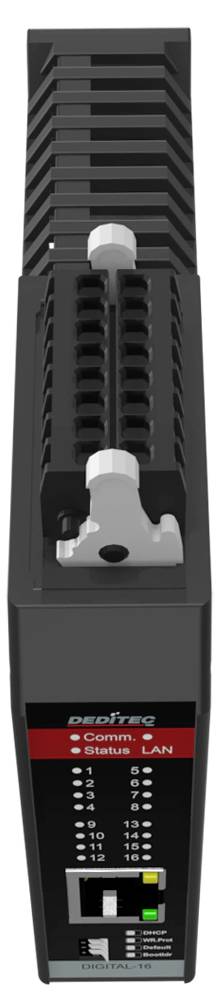

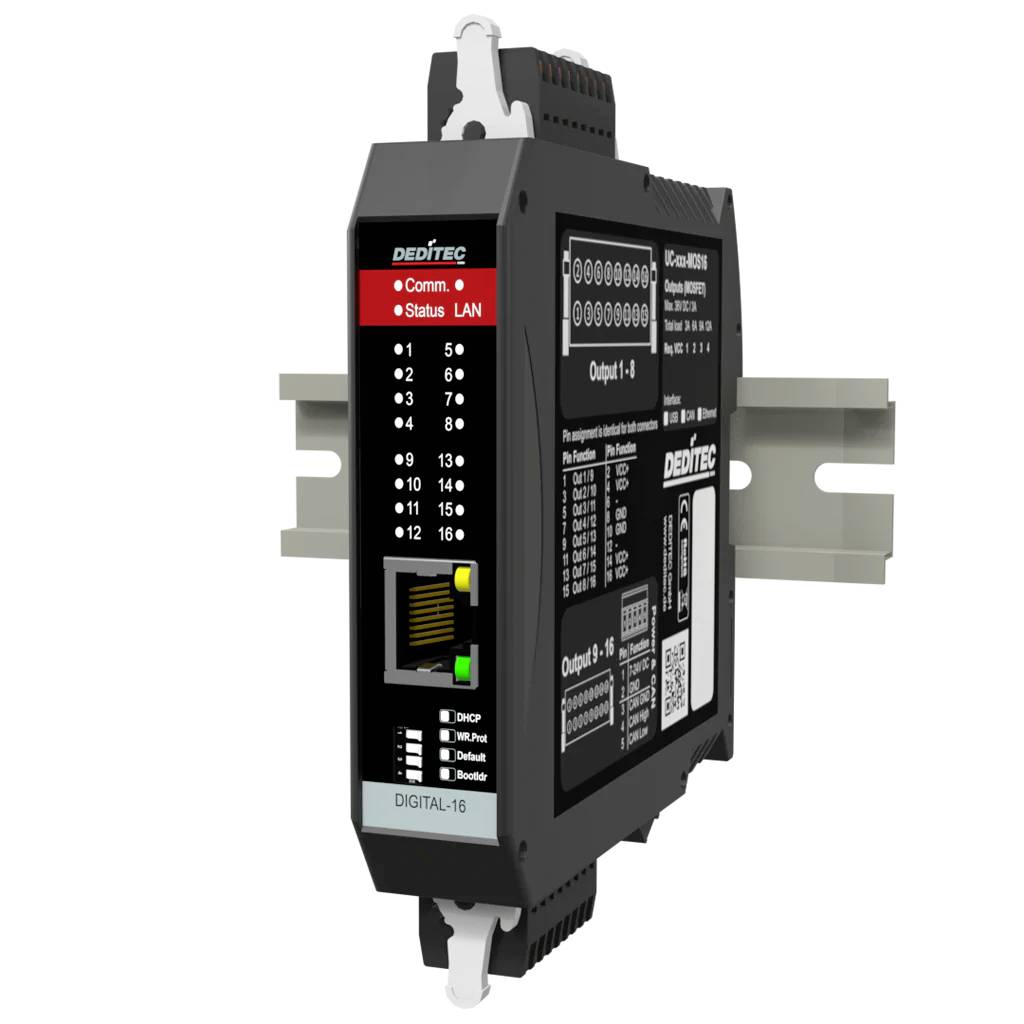

Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relaismodul CAN, Ethernet Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relaismodul
Schnittstellen
CAN
Ethernet
Anzahl Relais-Ausgänge
16
Typ
UC-CAN-E-R16_3A
Betriebsspannung
12 V/DC
24 V/DC
Datenblatt (PDF)
Anzahl
Gesamt (335,00 € / Stück)
335,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CAN Bus Relais Modul mit 16 digitalen Ausgängen (3 A) - mit Ethernet-Konfigurationsschnittstelle
- Ethernet 10/100 Mbit/s
- Unterstützte Protokolle: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface, offengelegtes TCP-Protokoll, Modbus-TCP
- Verschlüsselte Ethernet Kommunikation möglich
- Offenes Standard- oder Modbus TCP-Protokoll
- Webinterface und App (Smartphone und Tablet)
- Galvanisch getrennt bis 1,5 kV
- CAN-Interface nach ISO 11898
- Offenes CAN Protokoll (RAW CAN)
- Automatischer Sende- / Empfangsmodus
- Galvanisch getrennt bis 500 V
- Art: Schließer (NO)
- Max. Schaltspannung: 48 V AC / DC
- Max. Schaltstrom: 3 A AC / DC
- Max. Transportstrom 3 A AC / DC
- Max. Schaltleistung: 90 W
- Timeout-Schutz-Funktion (per Software konfigurierbar)
- Status LED für jeden Ausgang
Technische Daten
- Galvanische Trennung (bis zu 500 V zur CAN-Schnittstelle)
- Steckbare Anschlusstechnik (WAGO-Federkraftklemmen oder Phoenix-Schraubklemmen)
- Unterstützter Leiterquerschnitt: 0,14 mm² bis 1,5 mm²
- Betriebstemperatur: +10 °C ... +50 °C
- Produkt-Art
Relaismodul
- Schnittstellen
CAN
Ethernet
- Typ
UC-CAN-E-R16_3A
- Betriebsspannung
12 V/DC
24 V/DC
- Betriebsspannung (Details)
12 V bis 24 V DC
- Höhe
120 mm
- Länge
111 mm
- Breite
22.5 mm
- Module max.
1
- Anzahl analoge Eingänge
0
- Anzahl digitale Eingänge
0
- Anzahl digitale Ausgänge
16
- Anzahl Relais-Ausgänge
16
- Abm.
(L x B x H) 111 x 22.5 x 120 mm
- Kontroll-LEDs
Ja
- Herst.-Teilenr.
UC-CAN-E-R16_3A
- Montageart (Details)
Tragschiene / Hutschiene (DIN-Schiene 35 x 7,5 mm)
- Relais-Leistung
3 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relaismodul CAN, Ethernet Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge:
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relaismodul CAN, Ethernet Anzahl digitale Ausgänge: 16 Anzahl digitale Eingänge:
Beschreibung
Das UC-CAN-E-R16_3A ist ein smartes CAN Bus Relais‑Modul mit 16 digitalen Ausgängen (3 A), ideal zum Schalten von Lasten in industriellen Anwendungen. Die Relais bieten hohe Sicherheit und galvanische Trennung. Typische Einsatzbereiche sind Prüfstände zur Aktoransteuerung sowie Automatisierungssysteme, in denen digitale Signale zuverlässig über CAN geschaltet werden müssen.
Ausführung
- M2M Funktionalität
- automatischer CAN-RX/TX-Modus
- RAW CAN
- J1939 Protokoll
- Kostenlose Konfigurations- und Testsoftware
- Ethernet-Konfigurationsschnittstelle
- Versorgungsspannung: +7 V bis +24 V DC
- Steckbare Federleisten mit Verriegelungsmechanik
- Montage auf Hutschiene 35 mm x 7,5 mm
- Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
- Geeignet für typische industrielle Innen- und Schaltschrankumgebungen
Lieferumfang
- 5 poliger Steckverbinder
- 2x 16 poliger Steckverbinder
- Betätigungswerkzeug für Wago Steckverbinder
- DIN-Rail Verbinder
Systemvoraussetzungen
- Windows,Linux
