DEHN 942405 DG MP TNS 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St. kaufen

Roter Überspannungsschutz mit vier Modulen, beschriftet mit 'DEHNgard DG MOD 275', zum Schutz elektrischer Anlagen.

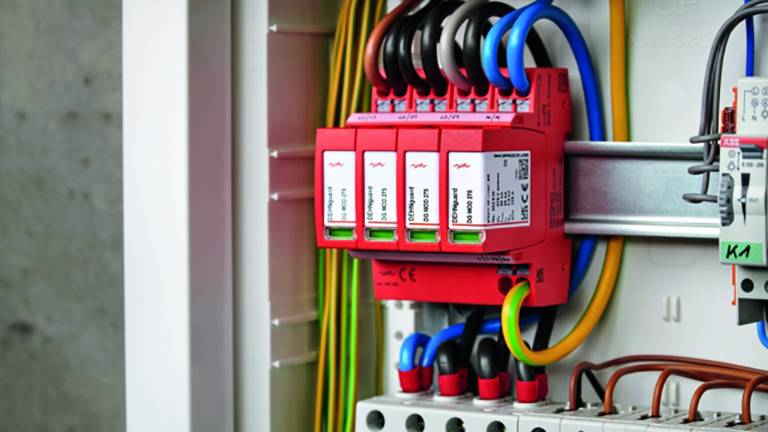

Eine elektrische Schalttafel mit mehreren farbigen Kabeln und roten Schutzschaltern.

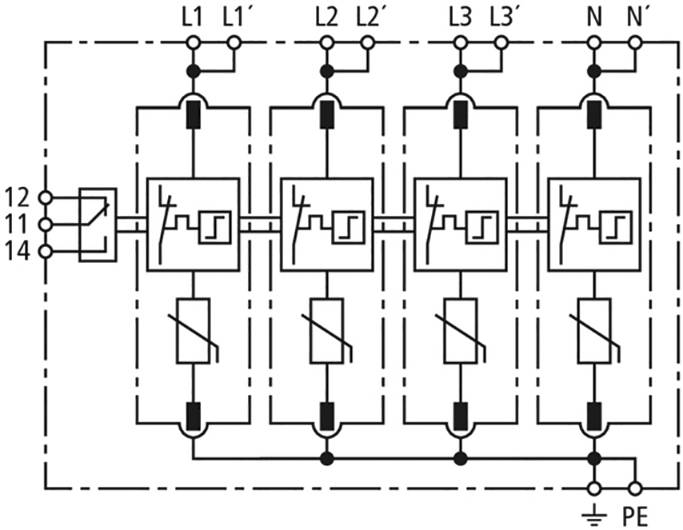

Elektrischer Schaltplan mit vier parallel geschalteten Sicherungen, gekennzeichnet als L1, L2, L3, N, und PE, die mit Schalter verbunden sind.

Technische Zeichnung eines elektrischen Schalters mit Abmessungen: Breite 72 mm, Höhe 90 mm, Tiefe 66,3 mm. Beinhaltet drei Einheiten.

1/4

Datenblatt (PDF)

Sofort-Lieferung morgen

2 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (105,03 € / Stück)

105,03 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 2 + Typ 3
Nennspannung: AC (UN) 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung: AC (UC) 275 V (50 / 60 Hz)
Nennableitstoßstrom: (8/20 µs) (In) 20 kA
Max. Ableitstoßstrom: (8/20 µs) (Imax) 40 kA
Kombinierter Stoß: [L-N] (UOC) 20 kV
Nennlaststrom bei V-Durchgangsverdrahtung: (IL) 40 A
Schutzpegel: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Schutzpegel: [L-PE] / [N-PE] bei 5 kA (UP) ≤ 1 / ≤ 1 kV
Max. netzseitiger Überstromschutz bei V-Durchgangsverdrahtung: 40 A gG
Max. netzseitiger Überstromschutz bei Stichverdrahtung (Doppelanschluss 2 x 10 mm²): 125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz: (ISCCR) 50 kAeff
TOV-Spannung (UT) – Charakteristik: 335 V / 5 sec. – Festigkeit
TOV-Spannung (UT) – Charakteristik: 440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige: grün/rot
Anzahl der Ports 1
Anschlussquerschnitt: (min.) 1,5 mm² eindrähtig
Anschlussquerschnitt: (min.) 6 mm² feindrähtig
Anschlussquerschnitt: (max.) 10 mm² ein- / feindrähtig
Anschlussquerschnitt: (min.) mit Aderendhülse 1,5 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse 6 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse ohne Kragen 10 mm²
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Einbaumaße: 4 TE, DIN 43880
Zulassungen KEMA, VDE
FM-Kontakte: / Kontaktform Wechsler
Schaltleistung: AC 250 V / 0,5 A
Schaltleistung: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 20 kA

Nennspannung: 230 V/AC
400 V/AC

Ansprechzeit (Details): ≤ 25 ns

Betriebstemperatur: -40 - +80 °C

: IP20

Herst.-Teilenr.: 942405

Herstellerfarbe: Rot

Normen: SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Class II + Class III

Abm.: (B x H x T) 72 x 90 x 66.3 mm

Breite: 72 mm

Höhe: 90 mm

Tiefe: 66.3 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2734567 DEHN 942405 DG MP TNS 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2734567 DEHN 942405 DG MP TNS 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
