DEHN 951400 DV M TNS 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
8 Stück
Verkauf und Versand:
Anzahl
Gesamt
€
Nur noch 8 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

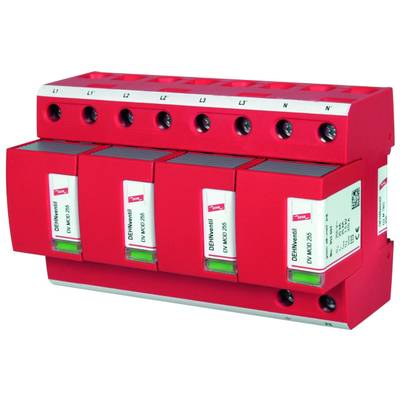

DEHN + SOEHNE Kombiableiter 951400 DEHNventil M TNS 255
- Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen
- Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
- Ermöglicht Endgeräteschutz
Technische Daten
- Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: neinNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 100 kAHöchste Dauerspannung AC: 264 VNennspannung AC: 230 VSchutzpegel: 1,5 kVSchutzpegel L-N: 1,5 kVSchutzpegel L-PE: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 50 kASpezifische Energie (W/R): 2500 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 AMontageart: Hutschiene TH35Baugröße: 8 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 162 × 115 × 92Bruttogewicht: 1,395 kg, Nettogewicht: 1,354 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)
- Produkt-Art
Überspannungsschutz-Ableiter
- Überspannungsschutz für
Verteilerschrank
- Ableitstrom
100 kA
- Nennspannung
230 V
400 V
- Ansprechzeit (Details)
< 100 ns
- Betriebstemperatur
-40 °C - +80 °C
IP20
- Herst.-Teilenr.
951400
- Typ
1 + 2
- Normen
KEMA, VDE, UL
- Abm.
(B x H x T) 144 x 90 x 66 mm
- Breite
144 mm
- Höhe
90 mm
- Tiefe
66 mm
- Inhalt
1 St.
- Polzahl
4
- Gewicht
1.40
Hutschiene TH35
4
IP20
Dokumente & Downloads
Datenblatt
Datenblatt 1968193 DEHN 951400 DV M TNS 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1968193 DEHN 951400 DV M TNS 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.
Beschreibung
Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.
Ausführung
- Ausstattung: 264 V, 230 V, 50 mm², 35 mm², ja, nein
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
