DEHN 953206 DR M 2P 30 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2 kA 1 St. kaufen

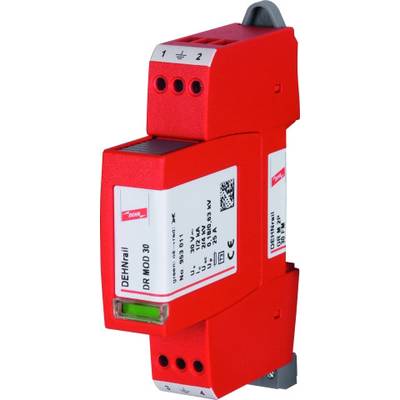

Ein rotes Überspannungsschutzgerät der Marke DEHN, Modell DR MOD 30, für die Hutschienenmontage. CE-Kennzeichnung sichtbar.

Datenblatt (PDF)

Alternativen anzeigen

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (78,98 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

DEHN + SOEHNE DEHN 953206 UES-Ableiter DEHNrail DR M 2P 30 FM

Zweipoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Nennspannung AC: 24 VHöchste Dauerspannung AC: 30 VHöchste Dauerspannung DC: 30 VNennlaststrom: 25 ANennableitstoßstrom (8/20) (L-N): 1 kAGesamtableitstoßstrom (8/20) (L+N-PE): 2 kASchutzpegel L-N: 0,18 kVSchutzpegel L-PE/N-PE: 0,63 kVMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 25 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 25 APolzahl: 2Montageart: Hutschiene TH35Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 4 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 2,5 mm²Mit Fernmeldekontakt: jaSignalisierung am Gerät: optischPrüfklasse Typ 3: jaMit Entstörfilter: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 105 × 75 × 19Bruttogewicht: 0,095 kg, Nettogewicht: 0,084 kgECLASS 7: Geräteüberspannungsschutz für Energietechnik/Stromversorgung (27130806)

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 2 kA

Nennspannung: 24 V

Ansprechzeit (Details): < 100 ns

Betriebstemperatur: -40 °C - +80 °C

: IP20

Herst.-Teilenr.: 953206

Typ: 3

Abm.: (B x H x T) 18 x 90 x 66 mm

Breite: 18 mm

Höhe: 90 mm

Tiefe: 66 mm

Inhalt: 1 St.

Gewicht: 0.09

Dokumente & Downloads

Datenblatt

Datenblatt 1968031 DEHN 953206 DR M 2P 30 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1968031 DEHN 953206 DR M 2P 30 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 2 kA 1 St.

Beschreibung

Zweipoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 - 2 und höher.
