Delock 90510 90510 Multifunktionszange Modularstecker (Westernstecker) Inkl. Abisolierwerkzeug RJ45
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Crimpzange mit Abisolierer und Netzwerktester für 8P (RJ45), 6P (RJ12/11) oder 4P (RJ10) Stecker
Highlights & Details
- Kombinationswerkzeug
- RJ-10, RJ-11, RJ-12, RJ-45
- Materiallgriff: Kunststoff
- Schwarz, Grün
Eco contribution recycling symbols
Technische Daten
- Produktfarbe: Schwarz, Grün
- Produkt-Art
Multifunktionszange
- Herst.-Teilenr.
90510
- Anwendungsbereich
Modularstecker (Westernstecker)
- Geeignet für Stecker
RJ45
- Länge
19.0 cm
- Material
Metall
- Breite
69 mm
- Höhe
22 mm
- Gewicht
358 g
- Besonderheiten
Inkl. Abisolierwerkzeug
- Kabel-Form
rund
- Kabellänge
0.069 m
- Ausführung
Anschlusskabel
- Herstellerfarbe
Mehrfarbig
- Tiefe
190 mm
- Kabel-Anwendung
Kaltgeräte
Kabel
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3383283 Delock 90510 90510 Multifunktionszange Modularstecker (Westernstecker) Inkl. Abisolierwerkzeug RJ45
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3383283 Delock 90510 90510 Multifunktionszange Modularstecker (Westernstecker) Inkl. Abisolierwerkzeug RJ45
Beschreibung

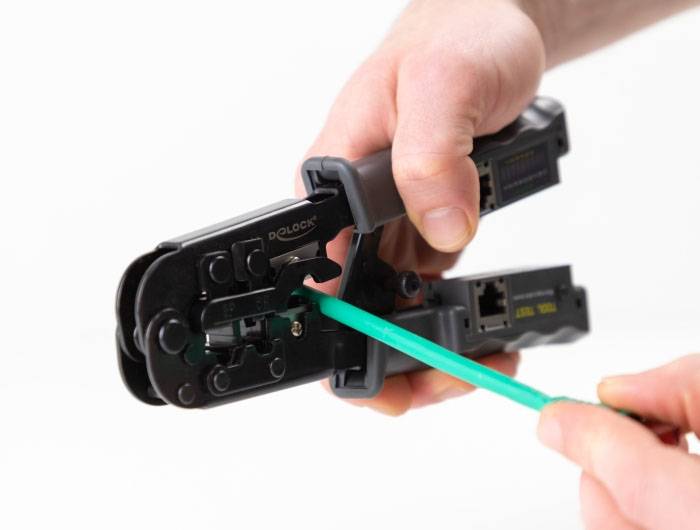

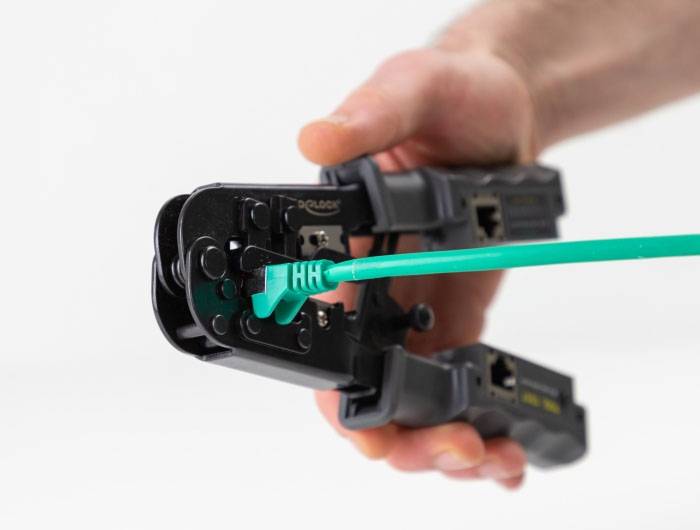

Die Multifunktionszange eignet sich zum Crimpen, Abisolieren und Schneiden von 8P (RJ45), 6P (RJ12/11) oder 4P (RJ10) Steckern und Kabeln.
Dabei sorgen drei integrierte Klingen für ein problemloses abisolieren der Kabel, bzw. abschneiden der Litzen.
Integrierter Kabeltester

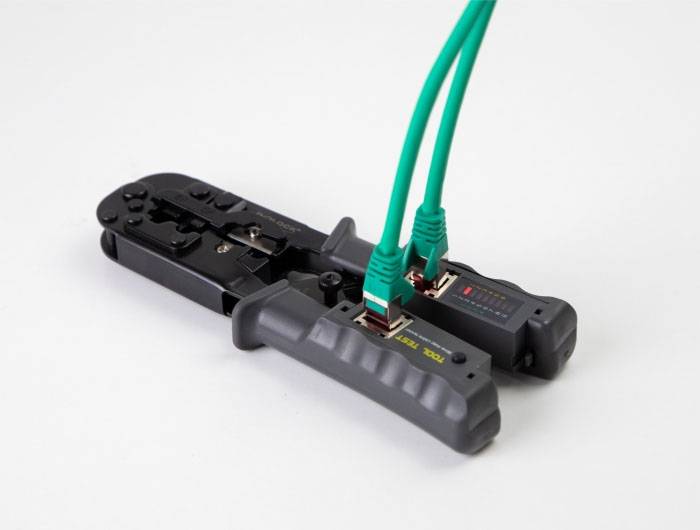

Dank des integrierten Kabeltesters, kann im Anschluss an den Crimpvorgang direkt auf eine richtige Verdrahtung getestet werden. Es passen alle drei Steckertypen in die dafür vorgesehenen Buchsen.
LED Testdurchlauf

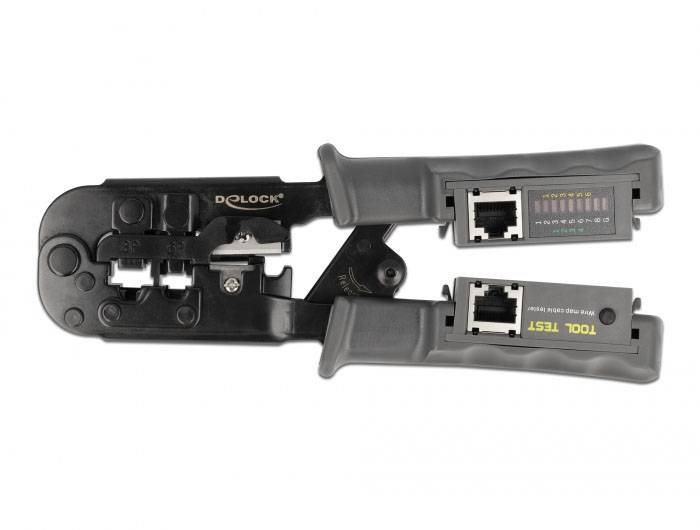

Für jeden Steckertyp existiert eine eigene Pin Anordnung. Die weiße Zahlenanordnung (1 - 8 +G) dient dem Test für die RJ45 Pinbelegung. Die gelbe Zahlenreihe (1 - 6) steht für RJ11 und die Grüne (1 - 4) für den RJ10 Stecker.
Bei dem Test durchlaufen die roten LED die jeweilige Belegung. Wird zum Beispiel der RJ10 Stecker getestet, startet die rote LED bei der grünen 1.
Dabei sorgen drei integrierte Klingen für ein problemloses abisolieren der Kabel, bzw. abschneiden der Litzen.
Integrierter Kabeltester
Dank des integrierten Kabeltesters, kann im Anschluss an den Crimpvorgang direkt auf eine richtige Verdrahtung getestet werden. Es passen alle drei Steckertypen in die dafür vorgesehenen Buchsen.
LED Testdurchlauf
Für jeden Steckertyp existiert eine eigene Pin Anordnung. Die weiße Zahlenanordnung (1 - 8 +G) dient dem Test für die RJ45 Pinbelegung. Die gelbe Zahlenreihe (1 - 6) steht für RJ11 und die Grüne (1 - 4) für den RJ10 Stecker.
Bei dem Test durchlaufen die roten LED die jeweilige Belegung. Wird zum Beispiel der RJ10 Stecker getestet, startet die rote LED bei der grünen 1.
Ausführung

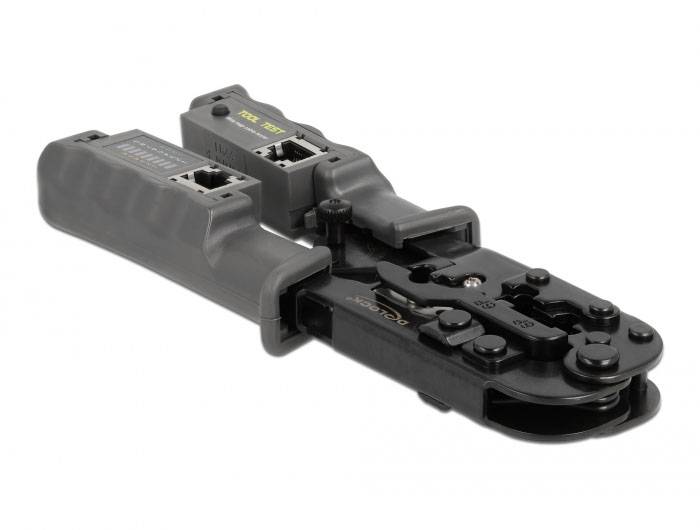

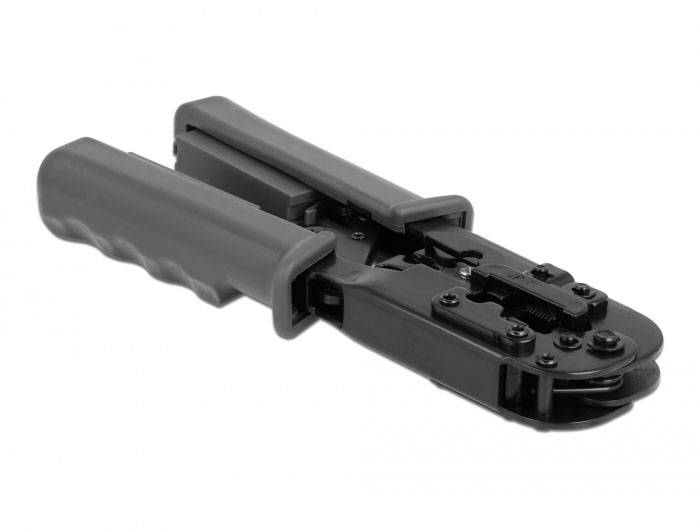

- Metallzange mit Kunststoffgriffen und Arretierung
- Integrierte Zange und Abisolierer
- Zum Crimpen geeignete Konnektoren: z. B. RJ45, RJ12, RJ11, RJ10
- Farbe: grau / schwarz
- Gewicht: ca. 358 g
- Maße (LxBxH): ca. 19,0 x 6,9 x 2,2 cm
Systemvoraussetzungen
- Batterie: 3 x LR44
Zum Crimpen geeignete Konnektoren
