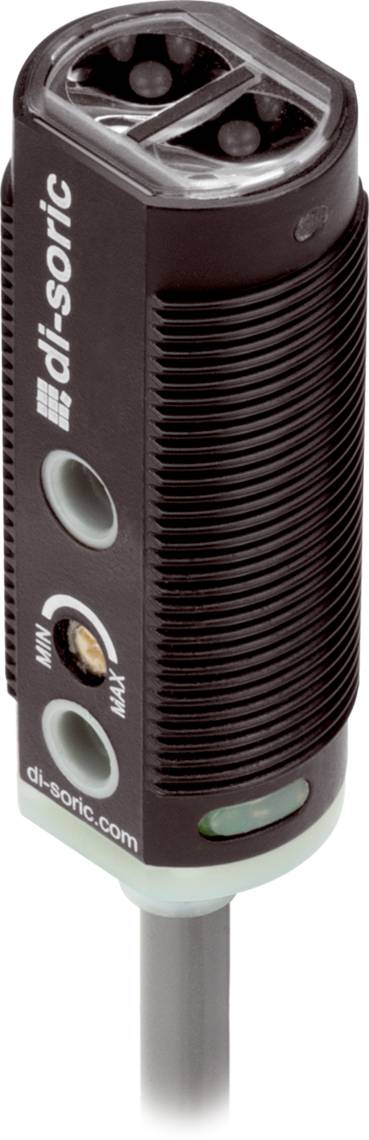

di-soric OR 18-1 FK 5700 P3 207956 Lichtschranke/ Lichttaster
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichtschranke
Funktionen
Retroreflektierend
Anschluss
Kabel
Typ
OR 18-1 FK 5700 P3
Ansprechzeit
0.50 ms
Datenblatt (PDF)
Highlights & Details
- Universelle Befestigungsmöglichkeiten;Geringe Einbautiefe;Empfindlichkeit einstellbar;LED Schaltzustandsanzeige;Kunststoffgehäuse
Eco contribution recycling symbols
Technische Daten
- Betriebsspannung: 10 … 30 V DCLeerlaufstrom (max.): 30 mAGewinde: M18 x 1Gehäuselänge: 44,5 mmGehäusematerial: Kunststoff (ABS)Material Kabel: PVCMaterial: PMMA (Fenster)Schutzklasse: III, Betrieb an SchutzkleinspannungFunktionsprinzip: ReflexionslichtschrankeAuswertung: digitalBauform: GewindeLieferumfang: SensorSchaltausgang: pnp, 100 mA, NO/NCSpannungsfall (max.): 2 VLichtquelle: LEDFarbe: RotWellenlänge: 660 nmModulation: getaktetFremdlichtsicherheit: 3 kLx getaktetes Licht, 10 kLx SonnenlichtReichweite: 5000 mmBezugsreflektor: 100 x 100 mm, R 100 x 100Empfindlichkeitseinstellung: PotentiometerSchaltfrequenz: 1000 HzAnsprechzeit: 0,50 msAbfallzeit: 0,50 msUmgebungstemperatur Betrieb: -25 … +55 °CSchutzart: IP 67Anschluss: Kabel, 2,0 m
- Produkt-Art
Reflexions-Lichtschranke
- Typ
OR 18-1 FK 5700 P3
- Funktionen
Retroreflektierend
- Ansprechzeit
0.50 ms

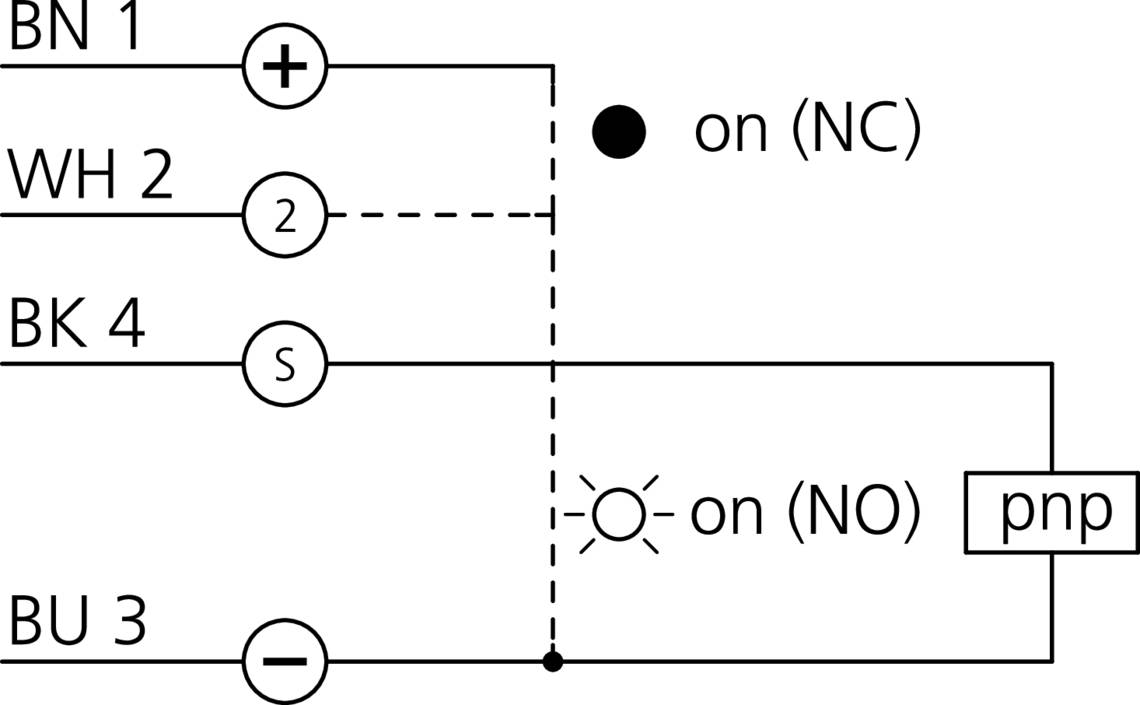

- Kontaktart
Antivalent
- Ausgänge
PNP
- Schalt-Frequenz
1000 Hz
- Anschluss
Kabel
- Kabellänge
2.0 m
- Baugröße
M18
- Gehäusematerial
ABS
- Sendertyp
LED Rot
- Wellenlänge
660 nm
5000 mm
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-25 °C
- Max. Temperatur
+55 °C

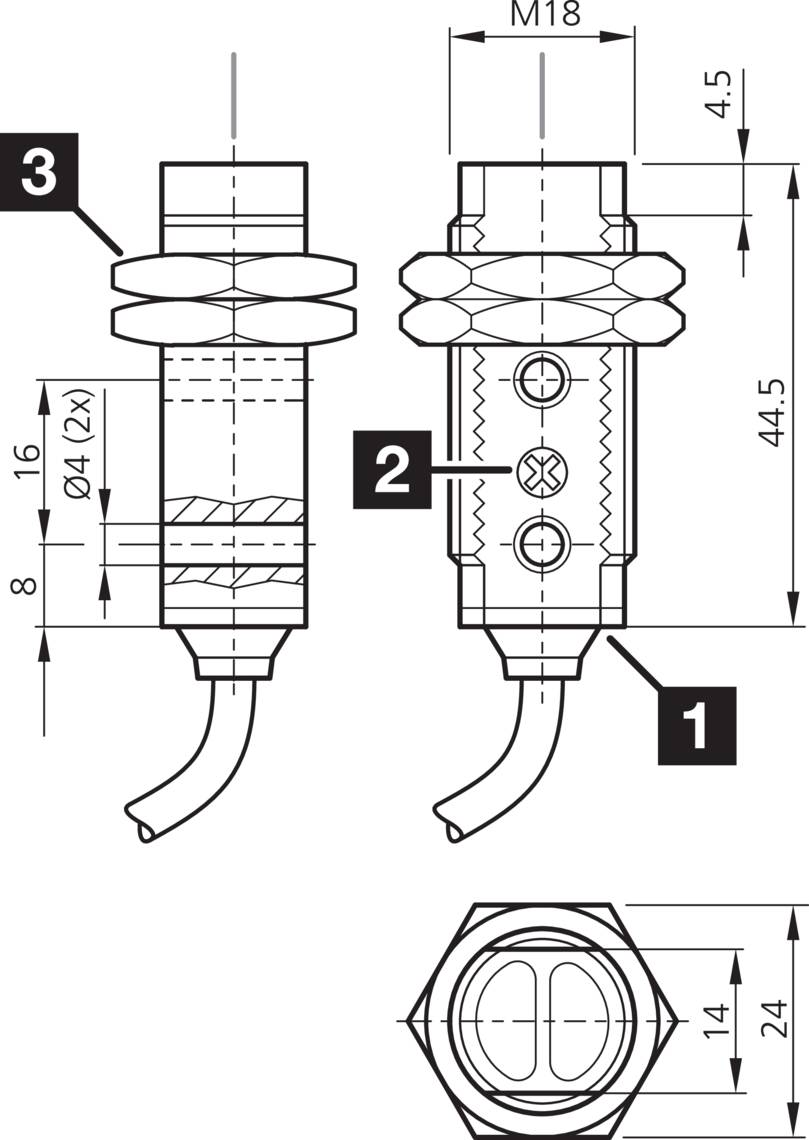

- Länge
44.5 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 861078157 di-soric OR 18-1 FK 5700 P3 207956 Lichtschranke/ Lichttaster
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 861078157 di-soric OR 18-1 FK 5700 P3 207956 Lichtschranke/ Lichttaster
Beschreibung
Reflexionslichtschranken ermöglichen große Reichweiten bei einfacher Montage und hoher Anlagenverfügbarkeit. Das ausgesendete Licht wird von einem Reflektor zurückgeworfen und in der Reflexionslichtschranke ausgewertet.
