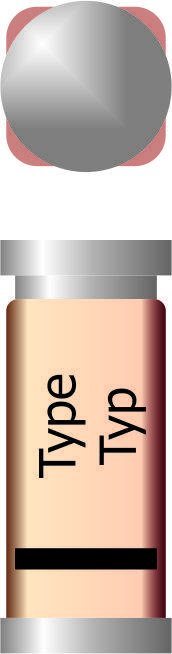

Diotec Kleinsignal-Diode LS4148 Quadro SOD-80 75 V 5 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kleinsignal-Diode
Gehäuse
Quadro SOD-80
Durchlassstrom I(F)
5 A
Sperrspannung U(R)
75 V
Durchlassspannung U(F)
1 V
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
2000
-
0,01232 €
6000
9% = 0,00 €
0,01119 €
10000
12% = 0,00 €
0,01082 €
20000
15% = 0,00 €
0,01045 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 2000
Gesamt (0,01232 € / Stück)
24,64 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Small Signal Diode, Quadro SOD-80, 100V, 0.15A, 175°C
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: Quadro SOD-80
- Periodische Spitzensperrspannung - VRRM: 100 V
- Dauergrenzstrom - IFAV: 0.15 A
- Sperrschicht Temperatur - Tjmax: 175 °C
- Sperrverzugszeit - trr: 4 ns
- Stoßstrom - IFSM: 0.50 A
- Durchlass-Spannung - VF: 1.00 V
- IF: 0.05 A
- Sperrstrom - IR: 5.000 µA
- VR: 75 V
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
LS4148
- Produkt-Art
Kleinsignal-Diode
- Gehäuse
Quadro SOD-80
- Hersteller
Diotec
- Durchlassstrom I(F)
5 A
- Sperrspannung U(R)
75 V
- Durchlassspannung U(F)
1 V
- Sperrstrom I(r)
5 µA
- Betriebstemperatur (max.)
175 °C
- Montageart
Oberflächenmontage
- I(FSM) 50Hz
0.50 A
- Sperrverzugszeit T(rr)
4 ns
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2807861 Diotec Kleinsignal-Diode LS4148 Quadro SOD-80 75 V 5 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2807861 Diotec Kleinsignal-Diode LS4148 Quadro SOD-80 75 V 5 A
Beschreibung
Kleinsignaldiode, Typ=LS4148, Betriebstemperatur, max.=175 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=1 V, Kapazität=4 pF, Leistungsverteilung (PV)=500 mW, Mittelwert Durchlassstrom (If(AV))=150 mA, Nichtperiodischer Stossstrom (Itsm)=2 A, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=4 ns, Sperrspannung max. (Vrrm)=75 V, Spitzensperrstrom=5 µA, Thermischer Widerstand=300 K/W, Bauform=SOD-80C, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle
